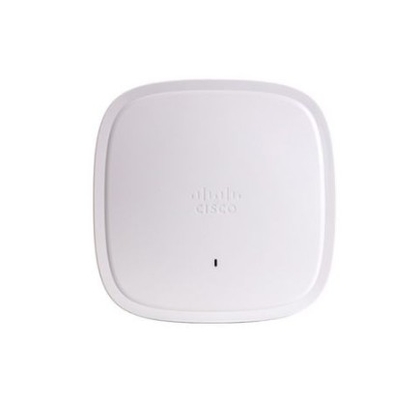

Serie WiFi del catalizzatore 9100 di Cisco 6 punti di accesso dell'antenna interna 4x4 di C9115AXI-A: 4 MIMO un dominio

Specificazione di C9115AXI-A

Descrizione

Punto di accesso di serie del catalizzatore 9115AX di Cisco, antenna interna; Wi-Fi 6; 4x4: 4 MIMO, un dominio

Software

Rilasci di software unificato Cisco della rete wireless del ● 8,9 o successivamente

Rilasci di software del ® XE dell'IOS di Cisco del ● 16,11 o successivamente

Regolatori senza fili di sostegno di lan

Catalizzatore di Cisco del ● regolatori della radio di 9800 serie

● regolatori senza fili di serie di Cisco 3500, 5520 e 8540 e regolatore senza fili virtuale di Cisco

802.11n capacità di versione 2,0 (e riferito)

● 4x4 MIMO con quattro correnti spaziali

Rapporto massimo del ● che combina (MRC)

● 802.11n e 802.11a/g che beamforming

canali 20 - e 40-MHz dei ●

Tassi di dati del ● PHY fino ad un massimo di 890 Mbps (40 megahertz con 5 gigahertz e 20 megahertz con 2,4 gigahertz)

Aggregazione del pacchetto del ●: A-MPDU (trasmetta e ricevi), A-MSDU (trasmetta e ricevi)

selezione dinamica (DFS) di frequenza del ● 802,11

Supporto di (CSD) di diversità dello spostamento ciclico del ●

802.11ac

tratta in discesa MU-MIMO del ● 4x4 con quattro correnti spaziali

● MRC

● 802.11ac che beamforming

● 20-, 40-, 80- e canali 160-MHz

Tassi di dati del ● PHY fino a 3,47 GBP (160 megahertz con 5 gigahertz)

Aggregazione del pacchetto del ●: A-MPDU (trasmetta e ricevi), A-MSDU (trasmetta e ricevi)

● 802,11 DFS

la CDD del ● sostiene

802.11ax

tratta in discesa MU-MIMO del ● 4x4 con quattro correnti spaziali

Tratta in salita del ●/tratta in discesa OFDMA

● TWT

Coloritura del ● BSS

● MRC

● 802.11ax che beamforming

● 20-, 40-, 80- e canali 160-MHz

Tassi di dati del ● PHY fino a 5,38 GBP (160 megahertz con 5 gigahertz e 20 megahertz con 2,4 gigahertz)

Aggregazione del pacchetto del ●: A-MPDU (trasmetta e ricevi), A-MSDU (trasmetta e ricevi)

● 802,11 DFS

la CDD del ● sostiene

Antenna integrata

● 2,4 gigahertz, dBi di guadagno di punta 3, antenna interna, omnidirezionale nell'azimut

● 5 gigahertz, dBi di guadagno di punta 4, antenna interna, omnidirezionale nell'azimut

Antenna esterna (venduta esclusivamente)

I punti di accesso del catalizzatore 9115AXE di Cisco del ● sono certificati per uso con i guadagni dell'antenna fino 6 al dBi (2,4 gigahertz e 5 gigahertz)

Il ● Cisco offre la più vasta selezione dell'industria delle antenne, consegnante la copertura ottimale per vari scenari di spiegamento

Interfacce

● 1x 100, 1000, Ethernet di 2500 Multigigabit (RJ-45) – IEEE 802.3bz

Porto di console della gestione del ● (RJ-45)

USB 2.0 del ● (permesso a via software futuro)

Indicatori

Lo stato LED del ● indica lo stato del caricatore di stivale, lo stato di associazione, lo stato di funzionamento, gli avvertimenti del caricatore di stivale e gli errori del caricatore di stivale

Dimensioni (W x L x H)

Punto di accesso del ● (senza supporti di attacco): C9115I: 8,0 x 8,0 x 1,5 dentro. (20,3 x 20,3 x 3,8 cm), C9115E: 8,0 x 8,0 x 1,7 dentro. (20,3 x 20,3 x 4,3 cm)

Requisiti di alimentazione in ingresso di entrata

potere del ● 802.3at sopra Ethernet più (PoE+), 802.3bt Cisco PoE universale (® di Cisco UPOE+, di Cisco UPOE)

Il ● Cisco alimenta l'iniettore, AIR-PWRINJ6=

● 802.3af PoE

Il ● Cisco alimenta l'iniettore, AIR-PWRINJ5= (nota: Questo iniettore sostiene soltanto 802.3af)

Nota: Quando 802.3af PoE è la fonte di potere, sia le radio 2.4-GHz che 5-GHz saranno ridotte a 2x2 e ad Ethernet retrocedute a 1 Gigabit Ethernet. Inoltre, la porta USB sarà disinserita.

Ambientale

Catalizzatore 9115AXI di Cisco

Temperatura non operante del ● (stoccaggio): -22° a 158°F (- 30° a 70°C)

Prova di altitudine non operante del ● (stoccaggio): 25˚C, 15.000 piedi.

Temperatura di funzionamento del ●: 32° a 122°F (0° a 50°C)

Umidità di funzionamento del ●: 10% a 90% (senza condensazione)

Prova di altitudine di funzionamento del ●: 40˚C, 9843 piedi.

Nota: Quando la temperatura ambiente di funzionamento supera 40°C, il punto di accesso si sposterà da 4x4 a 2x2 sia le radio su 2.4-GHz che su 5-GHz, Ethernet di tratta in salita retrocederà a 1 Gigabit Ethernet e l'interfaccia di USB sarà disattivata.

Catalizzatore 9115AXE di Cisco

Temperatura non operante del ● (stoccaggio): -22° a 158°F (- 30° a 70°C)

Prova di altitudine non operante del ● (stoccaggio): 25˚C, 15.000 piedi.

Temperatura di funzionamento del ●: -4° a 122°F (- 20° a 50°C)

Umidità di funzionamento del ●: 10% a 90% (senza condensazione)

Prova di altitudine di funzionamento del ●: 40˚C, 9843 piedi.

Memoria di sistema

MB 2048 DEL ● DRAM

flash 1024 di MB del ●

Disponibile trasmetta le impostazioni della potenza

2,4 gigahertz

dBm del ● 23 (200 Mw)

dBm del ● 20 (100 Mw)

dBm del ● 17 (50 Mw)

dBm del ● 14 (25 Mw)

dBm del ● 11 (12,5 Mw)

dBm del ● 8 (6,25 Mw)

dBm del ● 5 (3,13 Mw)

dBm del ● 2 (1,56 Mw)

● -1dBm (0.79mW)

● -4dBm (0.39mW)

5 gigahertz

dBm del ● 23 (200 Mw)

dBm del ● 20 (100 Mw)

dBm del ● 17 (50 Mw)

dBm del ● 14 (25 Mw)

dBm del ● 11 (12,5 Mw)

dBm del ● 8 (6,25 Mw)

dBm del ● 5 (3,13 Mw)

dBm del ● 2 (1,56 Mw)

● -1dBm (0.79mW)

● -4dBm (0.39mW)

Banda di frequenza e canali di funzionamento 20-MHz

A (dominio regolatore di A):

gigahertz dei ● 2,412 - 2,462; 11 canale

gigahertz dei ● 5,180 - 5,320; 8 canali

gigahertz dei ● 5,500 - 5,700; 8 canali

(esclude 5,600 - 5,640 gigahertz)

gigahertz dei ● 5,745 - 5,825; 5 canali
