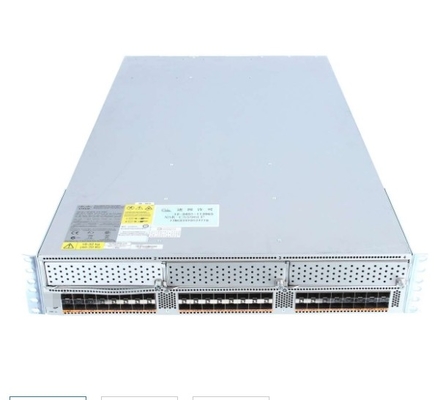

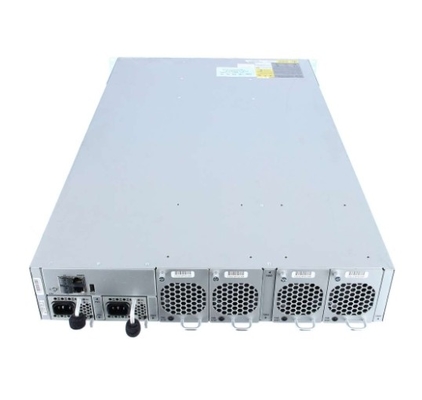

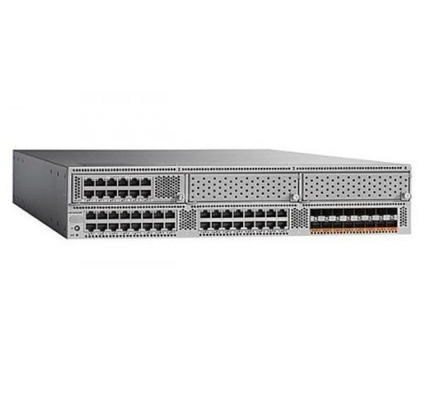

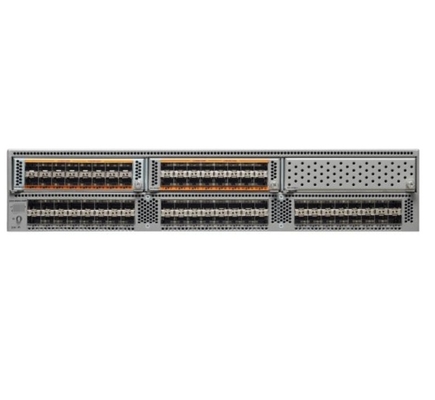

N5K-C5596T-FA Specificazioni
|
| Prestazioni |
● Trasmissione hardware a livello 2 a 1920 Gbps o 1428 mpps; prestazioni a livello 3 fino a 160 Gbps o 240 mpps
● Indirizzi MAC: 32,000
● Progettazione cut-through a bassa latenza che fornisce una latenza di traffico prevedibile e costante indipendentemente dalla dimensione del pacchetto, dal modello di traffico o dalle funzionalità abilitate sulle interfacce Ethernet da 10 Gigabit
● Trasporto a tariffa di linea in tutti i porti
|
| Interfacce |
● 32 porte fisse di 1 e 10G BASE-T e 16 porte fisse SFP+ configurabili come 1 e 10 Gigabit Ethernet e FCoE o 8/4/2/1-Gbps native Fibre Channel;interfacce aggiuntive attraverso fino a tre moduli di espansione
● Moduli di espansione
● Modulo Ethernet e FCoE a 16 porte 1 e 10 Gigabit
● 8 porte 8/4/2/1-Gbps Fibre Channel più 8 porte 1 e 10 Gigabit Ethernet e modulo FCoE
● Modulo di porta unificata composto da 16 porte configurabili come 8/4/2/1 Gbps Fibre Channel o 1 e 10 Gigabit Ethernet e FCoE
● Modulo di espansione QSFP a 4 porte
● Modulo BASE-T 10G a 12 porte (solo Cisco Nexus 5596T)
● Modulo di livello 3 (solo Cisco Nexus 5596UP e 5596T; uno per sistema)
● Carta figlia di livello 3 (solo Cisco Nexus 5548P e 5548UP; una per sistema)
● Estensione tramite la serie Cisco Nexus 2000
|
| |
| Strato 2 Caratteristiche |
● Porti di commutazione di livello 2 e trunks VLAN
● Incapsulazione VLAN IEEE 802.1Q
● Supporto fino a 4096 VLAN
● Rapid Per-VLAN Spanning Tree Plus (PVRST+) (compatibile con l'IEEE 802.1w)
● Protocollo MSTP (IEEE 802.1s): 64 istanze
● Spanning Tree Portfast
● Protezione delle radici degli alberi
● Assicurazione del ponte tra gli alberi
● Tecnologia Cisco EtherChannel (fino a 16 porte per EtherChannel)
● Tecnologia Cisco vPC
● VPC avanzato abilita vPC tra Cisco Nexus 5000 e serie 2000 e tra Cisco Nexus 3000 serie e host finale
● sincronizzazione della configurazione vPC
● Protocollo di controllo dell'aggregazione dei collegamenti (LACP): IEEE 802.3ad
● hashing avanzato del canale di porta basato su informazioni di livello 2, 3 e 4
● Jumbo frame su tutte le porte (fino a 9216 byte)
● Frames di pausa (IEEE 802.3x)
● Controllo delle tempeste (unicast, multicast e broadcast)
● VLAN privati
● VLAN privato su tronchi (isolato e promiscuo)
● VLAN privati su vPC ed EtherChannels
● Ripartizione della rete VLAN
● Cisco FabricPath
● EvPC e vPC+ con FabricPath
● Cisco Adapter FEX
● Cisco Data Center VM
● Supporto per fino a 24 estensori di tessuto su ciascuna piattaforma Cisco Nexus 5500
|
| |
| Strato 3 Caratteristiche |
● Interfacce di livello 3: porte di routing sulle interfacce di piattaforma Cisco Nexus 5500, interfaccia virtuale di switch (SVI), canali di porta, sottointerfacce e sottointerfacce di canali di porta per un totale di 4096 voci
● Supporto per fino a 8000 prefissi e fino a 16000 voci host IPv4 e 8000 IPv6
● Supporto per fino a 8000 rotte multicast
● Supporto per un massimo di 8000 gruppi IGMP
● Supporto per 1000 iscrizioni VRF
● Supporto fino a 4096 VLAN
● Multi-pathing (ECMP) a 16 vie a costo uguale
● 1664 entrate e 2048 uscite nella lista di controllo dell'accesso (ACL)
● Protocolli di routing: statici, protocollo di informazioni di routing versione 2 (RIPv2), protocollo di routing di gateway interno avanzato (EIGRP), Open Shortest Path First Version 2 (OSPFv2),e Protocollo Border Gateway (BGP)
● Protocolli di routing IPv6: protocollo di routing interno avanzato (EIGRPv6)
● IPv6 VRF Lite
● Hot-Standby Router Protocol (HSRP) e Virtual Router Redundancy Protocol (VRRP)
● ACL: ACL incrociato con opzioni di livello 3 e 4 per abbinare ACL di ingresso ed uscita
● Multicast: protocollo indipendente multicast versione 2 (PIMv2) modalità scarsa, fonte specifica multicast (SSM), multicast Source Discovery Protocol (MSDP), Internet Group Management Protocol versioni 2,e 3 (IGMP v2, e v3), e Multicast VLAN Registration (MVR)
● Inoltro di percorsi virtuali (VRF): VRF-lite (IP VPN); unicast VRF-aware e multicast BGP, OSPF, RIP e VRF-aware
● Unicast Reverse Path Forwarding (uRFP) con ACL; modalità rigide e libere
● Supporto per il frame jumbo (fino a 9216 byte)
● Supporto per fino a 16 estensori di tessuto su ciascun Nexus 5500 con moduli L3
● RFC 896
|
| |
| Qualità di servizio |
● livello 2 IEEE 802.1p (CoS)
● 8 file di attrezzature per porta
● Configurazione QoS per porta
● Fiducia del CoS
● Assegnazione di CoS in porto
● conformità modulare QoS CLI (MQC) - IPv4 e IPv6
● Classificazione QoS basata sull'ACL (livello 2, 3 e 4)
● Marcatura MQC CoS
● In coda virtuale di uscita per porta
● CoS-based exit queuing
● Egress in coda a priorità stretta
● Programmazione dei trasporti basata sul porto: Round-Robin ponderato (WRR)
● Controllo del piano di controllo (CoPP) - IPv4 e IPv6
|
| |
| Sicurezza |
● Ingress ACL (standard e esteso) su porte Ethernet e virtuali Ethernet
● ACL di livello 2 standard ed estesi: indirizzi MAC, tipo di protocollo, ecc.
● ACL di livello 3 a 4 standard ed estesi: IPv4 e IPv6, Internet Control Message Protocol (ICMP e ICMPv6), TCP, User Datagram Protocol (UDP), ecc.
● ACL basate su VLAN (VACL)
● ACL basate su porte (PACL)
● ACL denominate
● Distribuzione ottimizzata dell'ACL
● ACL su terminali virtuali (VTY)
● Registrazione ACL sull'interfaccia di gestione
● Dynamic Host Configuration Protocol (DHCP) snooping con l'opzione 82
● Controllo del protocollo di risoluzione dinamico degli indirizzi (ARP)
● Protezione della fonte IP
● Relai DHCP
● Cisco CTS (Authentication and Policy download from ACS)
● Sicurezza delle porte Ethernet
● IPv6 RACL
● IPv6 PACL
● IPv6 VACL
|
| |
| Caratteristiche di alta disponibilità |
● Aggiornamento del software in servizio (ISSU) per il livello 2
● Forniture elettriche, moduli di ventilatori e moduli di espansione
● ridondanza di potenza 1:1
● Ridondanza del modulo del ventilatore N:1
|
| |
| Gestione |
● Gestione degli interruttori utilizzando le porte di gestione o di console a 10/100/1000 Mbps
● Console basata su CLI per fornire una gestione dettagliata fuori banda
● Gestione degli interruttori in banda
● LED di localizzazione e di beacon sulla serie Cisco Nexus 2000
● LED di localizzazione basate su porto e di faro
● Sincronizzazione delle configurazioni
● Prefornimento dei moduli
● Configurazione rollback
● Secure Shell versione 2 (SSHv2)
● Telnet
● AAA
● AAA con RBAC
● RADIO
● TACACS+
● Syslog (8 server)
● Analisatore di pacchetti integrato
● SNMPv1, v2 e v3 (IPv4 e IPv6)
● Supporto SNMP MIB migliorato
● supporto XML (NETCONF)
● Monitoraggio a distanza (RMON)
● Standard avanzato di crittografia (AES) per il traffico di gestione
● Nome utente e password unificati tra CLI e SNMP
● Microsoft Challenge Handshake Authentication Protocol (MS-CHAP)
● Certificati digitali per la gestione tra switch e server RADIUS
● Cisco Discovery Protocol Versioni 1 e 2
● RBAC
● Analisatore di porte commutato (SPAN) su interfacce fisiche, di canale di porta, VLAN e Fibre Channel
● Incapsulato Remote SPAN (ERSPAN)
● Contatori di pacchetti di ingresso ed uscita per interfaccia
● Protocollo di tempo di rete (NTP)
● Cisco Gold
● Esami diagnostici completi prima di iniziare
● Chiamate a casa
● Chiamate in modo intelligente
● Cisco Fabric Manager
● Cisco DCNM
● CiscoWorks LAN Management Solution (LMS)
|
| |
| Collegamento del Data Center |
● PFC compatibile con CEE e IEEE (supporto per la pausa per priorità)
● Distanza di supporto del collegamento PFC: 3000m
● Protocollo DCBX conforme al CEE
● Selezione di trasmissioni avanzate conformi a CEE e IEEE
|
| |
| Caratteristiche del canale in fibra e FCoE (richiede una licenza per i servizi di archiviazione) |
● FCoE conforme alle norme T11 (FC-BB-5)
● T11 Protocollo di inizializzazione FCoE (FIP) (FC-BB-5)
● Qualsiasi porta Ethernet da 10 Gigabit configurabile come FCoE
● Amministrazione SAN separata dall'amministrazione LAN
● FCP
● Trasmissione via fibra (FCF)
● Tipologie di porte standard per il canale in fibra: E, F e NP
● Tipo di porte migliorate per il canale in fibra: VE, TE e VF
● F-port trunking
● Canalizzazione delle porte F
● Attacco diretto di obiettivi FCoE e Fibre Channel
● Fino a 240 crediti di buffer per porta Fibre Channel
● Fino a 32 VSAN per switch
● Canali di porta a fibra (SAN)
● Modalità Interop nativa 1
● Modalità Interop nativa 2
● Modalità Interop nativa 3
● Modalità nativa di Interop 4
● VSAN trunking
● Interfaccia di gestione dei dispositivi di tessuto (FDMI)
● Persistenza dell'ID del canale in fibra (FCID)
● Servizi di alias per dispositivi distribuiti
● Consegna in ordine
● Tracciamento del porto
● Tecnologia Cisco N-Port Virtualization (NPV)
● Virtualizzazione dell'identificatore N-port (NPIV)
● Servizi di tessuto: server dei nomi, notifica registrata di cambiamento di stato (RSCN), servizi di accesso e zonizzazione del server dei nomi
● Servizi di tessuti per VSAN
● Servizi Cisco Fabric
● Diffie-Hellman Challenge Handshake Authentication Protocol (DH-CHAP) e Fibre Channel Security Protocol (FC-SP)
● Servizi di alias per dispositivi distribuiti
● Autenticazione FC-SP da host a switch e da switch a switch
● Fabbricazione prima del percorso più breve (FSPF)
● Legatura dei tessuti per il canale a fibra
● Zonazione standard
● Sicurezza portuale
● Dominio e porta
● Miglioramento delle zone
● Canali delle porte SAN
● Cisco Fabric Analyzer
● Tracciamento della via via fibra
● Fibre Channel ping
● Fibre Channel debugging
● Supporto di Cisco Fabric Manager
● Specifica per l'iniziativa di gestione dello stoccaggio (SMI-S)
● Avvio da SAN su VPC/EVPC
|
| |
| MIB generici |
● SNMPv2-SMI
● CISCO-SMI
● SNMPv2-TM
● SNMPv2-TC
● IANA-ADDRESS-FAMILY-NUMBERS-MIB
● IANAifType-MIB
● IANAiprouteprotocol-MIB
● HCNUM-TC
● CISCO-TC
● SNMPv2-MIB
● SNMP-COMMUNITY-MIB
● SNMP-FRAMEWORK-MIB
● SNMP-NOTIFICAZIONE-MIB
● SNMP-TARGET-MIB
● SNMP-USER-BASED-SM-MIB
● SNMP-VIEW-BASED-ACM-MIB
● CISCO-SNMP-VACM-EXT-MIB
|
| |
| MIB di livello 3 |
● UDP-MIB
● TCP-MIB
● OSPF-MIB
● BGP4-MIB
● CISCO-HSRP-MIB
|
| MIB di canale in fibra |
● CISCO-ST-TC
● CISCO-FC-FE-MIB
● CISCO-FCSP-MIB
● CISCO-PORT-TRACK-MIB
● CISCO-PSM-MIB
● CISCO-FC-SPAN-MIB
● CISCO-PORT-CHANNEL-MIB
● CISCO-RSCN-MIB
● CISCO-NS-MIB
● CISCO-FCS-MIB
● CISCO-DM-MIB
● FIBRE-CHANNEL-FE-MIB
● CISCO-FC-ROUTE-MIB
● CISCO-FSPF-MIB
● CISCO-ZS-MIB
● CISCO-ZS-EXT-MIB
● CISCO-VSAN-MIB
● CISCO-CFS-MIB
● CISCO-FCPING-MIB
● CISCO-FCTRACEROUTE-MIB
● CISCO-FDMI-MIB
● CISCO-FC-DEVICE-ALIAS-MIB
● CISCO-WWNMGR-MIB
● FCMGMT-MIB
● CISCO-VEDM-MIB
● CISCO-FCOE-MIB
|
| MIB Ethernet |
● CISCO-VLAN-MEMBERSHIP-MIB
● CISCO-Virtual-Interface-MIB
|
| MIB di configurazione |
● ENTITY-MIB
● IF-MIB
● CISCO-ENTITY-EXT-MIB
● CISCO-ENTITY-FRU-CONTROL-MIB
● CISCO-ENTITY-SENSOR-MIB
● CISCO-FLASH-MIB
● CISCO-SYSTEM-MIB
● CISCO-SYSTEM-EXT-MIB
● CISCO-IP-IF-MIB
● CISCO-IF-EXTENSION-MIB
● CISCO-SERVER-INTERFACE-MIB
● CISCO-NTP-MIB
● CISCO-IMAGE-MIB
● Cisco-Image-Check-MIB
● Cisco-Image-Upgrade-MIB
● CISCO-CONFIG-COPY-MIB
● CISCO-ENTITY-VENDORTYPE-OID-MIB
● CISCO-BRIDGE-MIB
|
| Monitoraggio dei MIB |
● DIFFSERV-DSCP-TC
● Notifica-LOG-MIB
● DIFFSERV-MIB
● CISCO-CALLHOME-MIB
● CISCO-SYSLOG-EXT-MIB
● Cisco-Process-MIB
● RMON-MIB
● CISCO-RMON-CONFIG-MIB
● CISCO-HC-ALARM-MIB
|
| MIB di sicurezza |
● CISCO-AAA-SERVER-MIB
● CISCO-AAA-SERVER-EXT-MIB
● CISCO-COMMON-ROLES-MIB
● Cisco-Common-MGMT-MIB
● CISCO-RADIUS-MIB
● Cisco-Secure-Shell-MIB
● MIB TCP/IP
● INET-ADDRESS-MIB
● TCP-MIB
● CISCO-TCP-MIB
● UDP-MIB
● IP-MIB
● CISCO-IP-PROTOCOL-FILTER-MIB
● Cisco-DNS-CLIENT-MIB
● CISCO-PORTSECURITY- MIB
|
| Miscellane MIB |
● START-MIB
● CISCO-Licenza-MGR-MIB
● CISCO-FEATURE-CONTROL-MIB
● CISCO-CDP-MIB
● CISCO-RF-MIB
● CISCO-ETHERNET-FABRIC-EXTENDER-MIB
● CISCO-BRIDGE-MIB
|
| Norme industriali |
● IEEE 802.1D: Protocollo di spanning tree
● IEEE 802.1p: Priorità CoS
● IEEE 802.1Q: tagging VLAN
● IEEE 802.1Qaz: selezione migliorata della trasmissione
● IEEE 802.1Qbb: Pausa per priorità
● IEEE 802.1s: istanze multiple di VLAN del protocollo Spanning Tree
● IEEE 802.1w: Riconfigurazione rapida del protocollo di spanning tree
● IEEE 802.3: Ethernet
● IEEE 802.3ad: LACP con timer veloci
● IEEE 802.3ae: 10 Gigabit Ethernet
● supporto SFF 8431 SFP+ CX1
● RMON
● IEEE 1588-2008: Protocollo di precisione del tempo (orologio di confine)
|
| Norme per il canale in fibra |
● FC-PH, Revisione 4.3 (ANSI/INCITS 230-1994)
● FC-PH, emendamento 1 (ANSI/INCITS 230-1994/AM1 1996)
● FC-PH, emendamento 2 (ANSI/INCITS 230-1994/AM2-1999)
● FC-PH-2, Revisione 7.4 (ANSI/INCITS 297-1997)
● FC-PH-3, Revisione 9.4 (ANSI/INCITS 303-1998)
● FC-PI, Revisione 13 (ANSI/INCITS 352-2002)
● FC-PI-2, Revisione 10 (ANSI/INCITS 404-2006)
● FC-PI-4, Revisione 7.0
● FC-FS, Revisione 1.9 (ANSI/INCITS 373-2003)
● FC-FS-2, Revisione 0.91
● FC-LS, Revisione 1.2
● FC-SW-2, Revisione 5.3 (ANSI/INCITS 355-2001)
● FC-SW-3, Revisione 6.6 (ANSI/INCITS 384-2004)
● FC-GS-3, Revisione 7.01 (ANSI/INCITS 348-2001)
● FC-GS-4, Revisione 7.91 (ANSI/INCITS 387-2004)
● FC-BB-5, Revisione 2.0 per FCoE
● FCP, Revisione 12 (ANSI/INCITS 269-1996)
● FCP-2, Revisione 8 (ANSI/INCITS 350-2003)
● FCP-3, Revisione 4 (ANSI/INCITS 416-2006)
● FC-MI, Revisione 1.92 (INCITS TR-30-2002, ad eccezione delle porte FL e della classe 2)
● FC-MI-2, Revisione 2.6 (INCITS TR-39-2005, ad eccezione delle porte FL e della classe 2)
● FC-SP, Revisione 1.6
● FC-DA, Revisione 3.1 (INCITS TR-36-2004, ad eccezione delle porte FL, SB e classe 2)
● Classe di servizio: classe 3, classe F
● Tipo di porta standard per il canale in fibra: E e F
● Tipo di porta migliorata per il canale in fibra: SD e TE
|
| Specificità fisiche |
| SFP+ ottica |
La piattaforma Cisco Nexus 5500 supporta 10 cavi Twinax in rame Gigabit Ethernet SFP+ per brevi distanze e ottiche SFP+ (10GBASE-SR, 10GBASE-LR, 10GBASE-ER,GLC-ZX-SM e Cisco Nexus 2000 Series Fabric Extender Transceiver [FET-10G]) per lunghe distanze. SFP + ha diversi vantaggi rispetto alle altre opzioni di connettività Ethernet da 10 Gigabit:
● Formato Ethernet da 10 Gigabit
● Interoperabilità ottica con XENPAK, X2 e XFP
● Basso consumo energetico
● Dispositivi intercambiabili a caldo
● I prodotti della piattaforma Cisco Nexus 5500 supportano SFP+ compatibile con il canale in fibra a 8 Gbps per le opzioni di connettività in fibra nativa; 8-Gbps Fibre Channel-compatible short-reach and 10-km long-reach SFP transceiver modules operate at 8/4/2 Gbps and are supported in the 8‑Gbps-capable native Fibre Channel ports on expansion modules and unified ports
|
| Fisica (altezza x larghezza x profondità) |
3.47 x 17.3 x 29.5 pollici (8.8 x 43.9 x 74.9 cm) |
| Temperatura di funzionamento |
Da 32 a 104°F (0 a 40°C) |
| Temperatura di non funzionamento (di stoccaggio) |
-40 a 158°F (-40 a 70°C) |
| Umidità |
5-95% (non condensante) |
| Altezza |
Da 0 a 10.000 ft (0 a 3000 m) |
| Peso |
47.5 lb (21,55 kg) |
Il tuo messaggio deve contenere da 20 a 3000 caratteri!
