Dettagli:
|
| Condizione: | PUNTO ed usato | Ramo: | Cisco. |
|---|---|---|---|
| Tratte in salita: | 4x SFP/SFP+ | Numero di rotte: | 64K per IPv4, 32K per IPv6 |
| Larghezza di banda per slot: | 48 Gbps | Cpu: | Quad core; 1,8 GHz |
| Evidenziare: | Carte di interfaccia di Cisco,Modulo della STAZIONE TERMALE di Cisco |
||

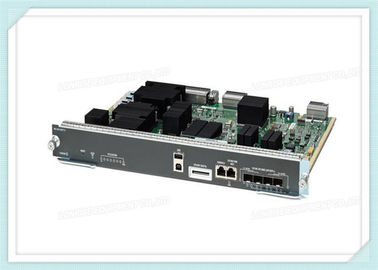

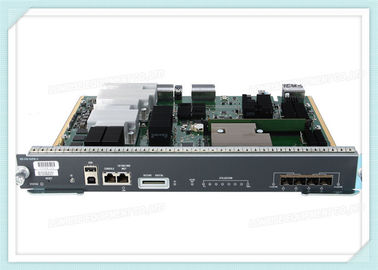

La leadership di Cisco nelle reti senza frontiere è estesa con importanti caratteristiche: Cisco TrustSec®, Cisco MultiGig, Flexible NetFlow, Cisco EnergyWise®, Cisco UPoE e molti altri miglioramenti delle funzionalità offerti dal Cisco Catalyst 4500E Supervisor Engine 8L-E. Backward and forward compatibility with most existing Cisco Catalyst 4500E line cards and power supplies helps assure deeper customer satisfaction with an industry-leading investment protection architectureIl motore Cisco Catalyst Supervisor Engine 8L-E è supportato nel telaio Cisco Catalyst 4500 E-Series.
|
WS-X45-SUP8L-E= Specifica |
|
|
Caratteristica |
|
|
STATUS LED |
Il LED di stato indica lo stato attuale del motore supervisore e lo stato attuale del software. |
|
Interruttore di ripristino (interrotto) |
L'interruttore RESET viene utilizzato per ripristinare e riavviare l'interruttore. |
|
Combinazione di LED UID e interruttore |
L'indicatore LED blu può essere attivato premendo l'interruttore UID sul pannello frontale o tramite un software. Lo scopo principale del faro LED è quello di consentire l'identificazione da una posizione remota durante la configurazione o la risoluzione dei problemi. La possibilità di accendere/spegnere il LED premendo un interruttore consente di passare dall'altra parte di un rack completamente occupato e identificare l'interruttore.Premendo l'interruttore LED del faro blu si accende e si spegne il faro LED. |
|
Porte USB |
Sono supportate le porte USB. |
|
Port CONSOLE (connettore RJ-45) |
Questa è una porta 10/100/1000 che utilizza un connettore RJ-45. La porta della console consente di accedere allo switch sia localmente (con un terminale della console) o tramite un modem (remote).La porta ha un connettore RJ-45. La porta della console consente di eseguire le seguenti funzioni: Configurare l'interruttore dalla CLI Monitoraggio delle statistiche e degli errori della rete Configurare i parametri degli agenti SNMP |
|
Port 10/100/1000 MGT (connettore RJ-45) |
La porta di gestione Ethernet è una porta host di livello 3 alla quale è possibile collegare un PC. È possibile utilizzare la porta di gestione Ethernet invece della porta della console di commutazione per la gestione della rete.Quando si gestisce uno switch, collegare il PC alla porta di gestione Ethernet su uno switch Catalyst 4500 serie E. |
|
LINK LED (porta di gestione) |
La porta 10/100/1000 MGT ha un LED di collegamento ad essa associato. |
|
Secure Digital slot |
Un'interfaccia standard per schede di memoria Secure Data (SD) è fornita sul pannello anteriore. |
|
LED SD |
Il LED SD indica lo stato attuale dello slot per schede di memoria SD. |
|
LED SUP attivo |
Il LED del motore supervisore attivo indica se il motore supervisore è attivo o in modalità standby in configurazioni di motore supervisore ridondanti. |
|
LED di utilizzo |
Otto LED indicano (in percentuale approssimativa) il carico di traffico corrente sul piano posteriore. |
|
1G/10G UPLINKS (SFP/SFP+). |
Il motore Supervisor 8L-E ha quattro porte 1-G o 10-G che utilizzano sia piccoli ricevitori SFP pluggable (SFP) che ricevitori SFP+. |
|
LED per le porte di collegamento superiore |
I LED delle porte di collegamento in ascesa mostrano lo stato e l'attività delle porte di collegamento in ascesa. |
|
Supervisor Engine 8L-E LED del pannello anteriore |
|
|
Statuto |
Indica lo stato del motore supervisore: Verde ✓ Tutti i test diagnostici sono stati superati. Orange Avvio del sistema o un test diagnostico in corso. Il test diagnostico RED-A ha fallito. Disattivato Il motore di controllo è disattivato o non è acceso. |
|
LINK |
Indica lo stato della porta di gestione Ethernet 10/100/1000 BASE-T: Verde: il collegamento è operativo. Disattivato: non viene rilevato alcun segnale, o c'è un errore di configurazione del collegamento o il collegamento è disabilitato dall'utente. |
|
Sd |
Indica lo stato della porta digitale sicura: E' inserita la scheda verde. La scheda SD è stata rimossa o è danneggiata. |
|
SUP attivo |
Indica se il motore supervisore è attivo o in modalità standby: Il motore Supervisor verde è attivo (nelle configurazioni del motore Supervisor ridondanti) Disattivato Il motore supervisore è in modalità standby (in configurazioni di motore supervisore ridondanti) |
|
Utilizzo |
Quando l'interruttore è operativo, gli otto LED di utilizzo indicano il carico di traffico corrente sul piano di fondo come valore percentuale approssimativo.5% del carico. |
|
Status della porta di collegamento superiore |
Indica lo stato della porta di collegamento ascendente: Verde: il collegamento è operativo. Orange Il collegamento è disabilitato dall'utente. Lampeggiante in arancione L'autotest di accensione indica una porta difettosa. Disattivato Nessun segnale rilevato o c'è un errore di configurazione del collegamento. |
|
Porta di collegamento ascendente attiva |
Due LED sul pannello anteriore mostrano l'attività della porta di collegamento ascendente: 1-2 ACTIVE indica che le porte 1 e 2 sono attive 3-4 ACTIVE indica che le porte 3 e 4 sono attive In configurazioni di motore supervisore standalone, tutte e quattro le porte di uplink sono attive; tutti i LED ACTIVI sono illuminati in verde. In configurazioni di motore supervisore ridondanti, solo il LED 1-2 ATTIVO è illuminato in verde. |
