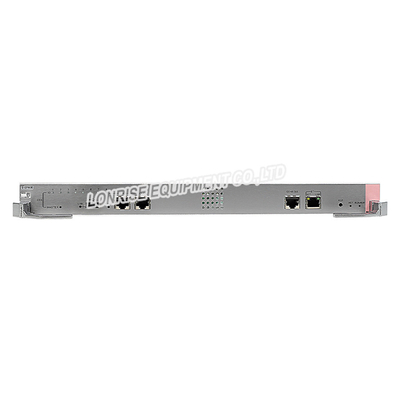

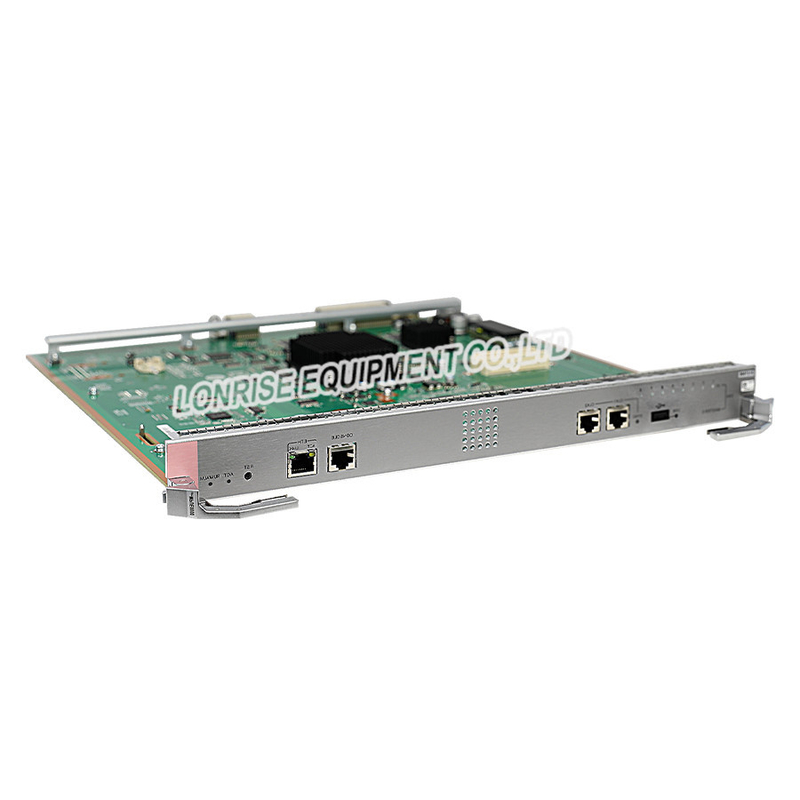

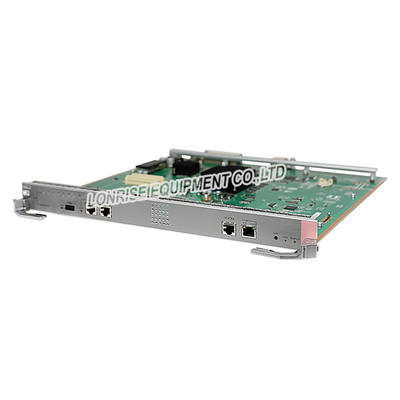

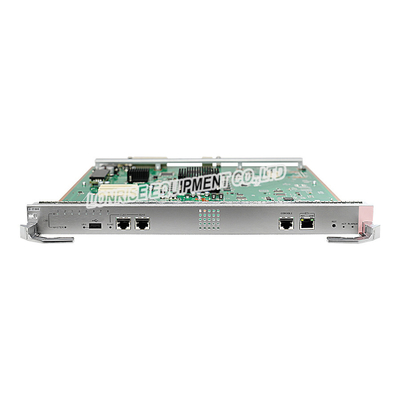

Huawei LST7MPUE0000 - commutatori di serie di S12700E CloudEngine S12700E

Funzioni

Il LST7MPUE0000 fornisce il piano di controllo e l'aereo della gestione per l'intero sistema.

• Il piano di controllo svolge le funzioni quali il protocollo che elaborano, il trattamento di servizio, il calcolo dell'itinerario, trasmettenti il controllo, lo scheduler di servizio, la raccolta di statistiche del traffico e la sicurezza del sistema.
• L'aereo della gestione è responsabile del monitoraggio di stato di sistema, monitoraggio dell'ambiente, elaborazione di allarme e del ceppo, caricamento del software di sistema e aggiornamenti del sistema.

Il LST7MPUE0000 consiste di seguenti moduli funzionali:

• Modulo di controllo: funzioni come l'aereo della gestione e di controllo per il LST7MPUE0000 e l'intero sistema, implementante protocollo che elaborano, calcolo dell'itinerario, trasmettente controllo, amministrazione di sistema e sicurezza del sistema.
• Modulo di orologio locale: fornisce l'orologio funzionante per i chip del modulo di controllo e della gestione di dispositivo e modulo di controllo sul LST7MPUE0000.
• Modulo della gestione e del monitoraggio di dispositivo: svolge le funzioni di un modulo del bus della rete di area del regolatore (LATTA) per controllare il LST7MPUE0000 e per dirigere i moduli del bus della LATTA di LPUs.
• Modulo di alimentazione: fornisce l'alimentazione elettrica per il LST7MPUE0000.
• Modulo di servizio a valore aggiunto: fornisce ai servizi a valore aggiunto quali il funzionamento, amministrazione e manutenzione (OAM) e rilevazione trasmettente bidirezionale (BFD)
• Funzioni del LST7MPUE0000

• Funzione	Descrizione
  Funzioni di base	Il LST7MPUE0000 è l'unità di gestione di controllo e di sistema per lo S12700E-4, lo S12700E-8 e lo S12700E-12. Integra l'unità di controllo principale, l'unità di orologio e l'unità di manutenzione dei sistemi.
  OAM	Il LST7MPUE0000 supporta le seguenti funzioni di OAM: 802.1ag: identifica, individua ed invia i pacchetti del controllo di continuità (cc). Commutazione Multiprotocol dell'etichetta (MPLS OAM): identifica, individua ed invia i pacchetti di MPLS OAM. OAM UNCFG_MEP.
  Memoria	16 GB
  NAND Flash	2 GB I dati di configurazione del sistema, gli archivi della partenza, il pacchetto di programmi del sistema ed i registri sono conservati in NAND Flash per difetto.
  Backup di ridondanza	hot standby 1+1 Il comitato per il controllo principale è obbligatorio per i commutatori. Ogni commutatore deve essere configurato con uno o due comitato per il controllo principale. Quando un comitato per il controllo principale è configurato per un commutatore, il comitato per il controllo principale può essere installato o nella scanalatura principale del comitato per il controllo del commutatore. Quando due comitati per il controllo principali sono configurati, i due comitati per il controllo principali lavorano nel modo del hot standby per migliorare l'affidabilità del commutatore. I comitati per il controllo principali attivi e standby controllano lo stato a vicenda. Se il comitato per il controllo principale attivo viene a mancare, il comitato per il controllo principale standby diventa automaticamente attivo per assicurare i servizi ininterrotti.
  Scambio caldo	Di sostegno Prima dell'eliminazione della carta attiva, esegua cambiamento attivo/standby.
