Dettagli:
|
| Numero di modello: | S12700E-4 | Prodotto: | Commutatori di serie di Huawei S12700E-4 CloudEngine S12700E |
|---|---|---|---|
| Velocita di trasmissione: | 10/100/1000Mbps | Capacità del commutatore: | 19,2 Tbps/28.8 Tbps |
| Capacità di commutazione: | 19,2 Tbps/28.8 Tbps | Scanalature di SFU: | 2 |
| VXLAN: | Ingressi L2 e L3 di VXLAN | Funzione: | Supporto di VLAN |
| Evidenziare: | Chipset di Cloudengine S12700E,Commutatori di S12700E-4 Huawei Cloudengine,VXLAN L2 Huawei Cloudengine |
||
Huawei S12700E - 4 serie di CloudEngine S12700E commutano i chipset ad alto rendimento
Aspetto e struttura
Il telaio S12700E-4 è un livello di 10 U (1 U = 44,45 millimetri). Quando il telaio non ha strutture della gestione del cavo installate, le dimensioni (H x W la x D) è di 441,7 millimetri la x 442 il millimetro x 517,4 millimetri. Quando il telaio ha strutture della gestione del cavo installate, le dimensioni (H x W la x D) è di 441,7 millimetri la x 442 il millimetro x 585 millimetri.

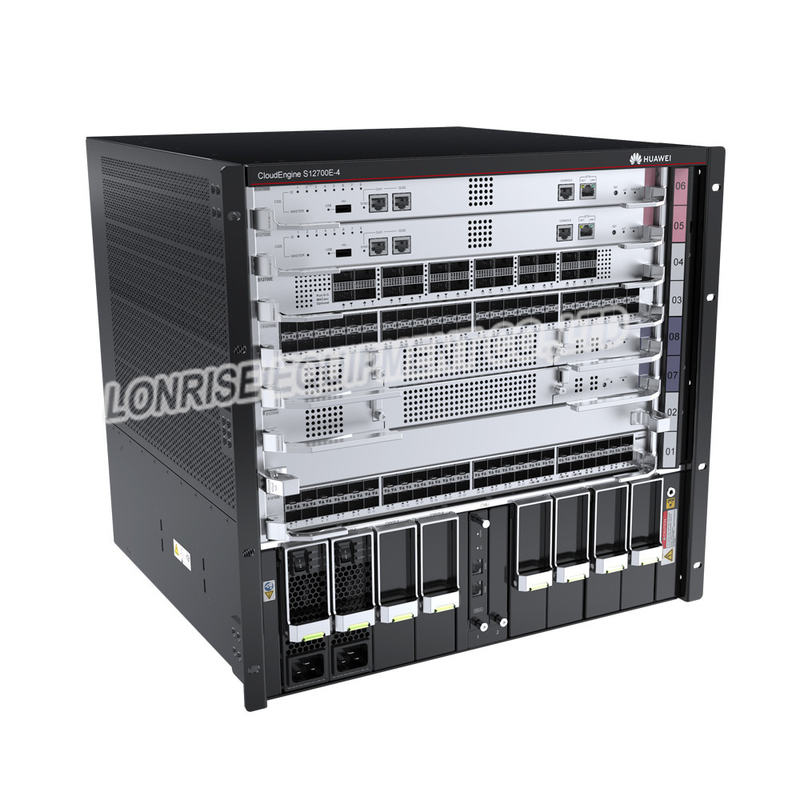

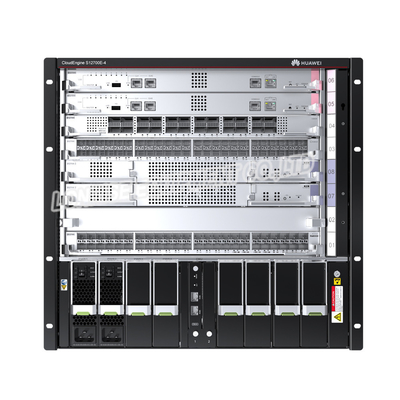

mostra la struttura anteriore del telaio S12700E-4.
| 1. Due MPUs |
2. Quattro di seguenti carte di servizio possono essere installati:
NOTA:
Le carte di sostegno da un commutatore dipendono dalla versione di software. Per i dettagli, vedi lo strumento di domanda dell'hardware. |
3. Due SFUs |
4. Un paio dei supporti di attacco NOTA:
I supporti di attacco sono utilizzati per fissare il telaio in un gabinetto. |
| 5. Quattro moduli di potere | 6. Due CMUs |
7. Presa della parte anteriore ESD NOTA:
Il morsetto di terra di una cinghia di polso di ESD può essere inserito in questa presa. La cinghia di polso di ESD può assicurare la protezione di ESD quando il telaio è collegato attendibilmente. |
8. Strutture della gestione del cavo NOTA:
La gestione del cavo incornicia i cavi separati sulle carte differenti ed aiuta i cavi dell'itinerario ordinati. |
| 1. Un modulo di due fan |
2. Presa posteriore di ESD NOTA:
Il morsetto di terra di una cinghia di polso di ESD può essere inserito in questa presa. La cinghia di polso di ESD può assicurare la protezione di ESD quando il telaio è collegato attendibilmente. |
3. Morsetto di terra di JG NOTA:
Il terminale del due-foro OT di un conduttore di terra può essere collegato alle viti per frantumare il telaio. |
4. Filtro dell'aria NOTA:
Il filtro dell'aria impedisce la polvere entrare nel telaio. |
|
5. Un paio delle maniglie smontabili NOTA:
Potete installare queste maniglie da due lati del telaio per sollevare il telaio. |
- | - | - |
Specifiche dei commutatori di serie S12700E-4
|
Oggetto |
Descrizione |
|---|---|
| Numero delle scanalature di LPU | 4 |
| Numero delle scanalature del MPU | 2 |
| Numero delle scanalature di SFU | 2 |
| Numero delle scanalature del fan | 2 |
| Numero delle scanalature del modulo di potere | 4 |
| Numero delle scanalature di CMU | 2 |
| Densità del porto per telaio | 192xFE, 192xGE, 192x10GE, 160x25GE, 96x40GE, 96x100GE |
| Installazione | Il commutatore può essere installato in un gabinetto di N68E o di N66E, un gabinetto per uno o due telaio. |
| Sistema del commutatore del mazzo (CSS) | Raggruppamento del porto di servizio |
|
Consumo di energia massimo (saturo) NOTA:
Il valore di dissipazione di calore di un telaio è uguale al consumo di energia corrente. |
3344 W |
| Specifiche di potere |
|
| Dimensioni (H x W x D, senza sostegni del scaffale-montaggio) |
|
| Peso (vuoto/saturo) | 24,5 kg/66 chilogrammo (54 lb/145.5 libbre) |
| Affidabilità e disponibilità |
NOTA:
I valori precedenti sono calcolati in base alla configurazione tipica del prodotto. I valori reali varieranno secondo i moduli installati sul prodotto. |
| Specifiche di ambiente |
|
| Rumore alla temperatura normale (potenza del suono) | dB del ≤ 78 (A) |
| Certificazione |
|
| Numero del pezzo | 02115869 |
