Dettagli:
|
| Numero di modello: | S12700E-8 | Nome di prodotto: | Commutatori di serie di Huawei S12700E-8 CloudEngine S12700E |
|---|---|---|---|
| Tipo: | commutatore della città universitaria | CC di tensione di funzionamento: | -48V a CA di -60V: 90V a 290V |
| Capacità di commutazione: | 512Tbps | Potere tampone: | Una bufferizzazione di fino a 200 dati di spettrografia di massa per porto |
| Progettazione di ridondanza:: | MPU, SFU, modulo di potere e modulo del fan | Peso (telai vuoti): | 42.5kg |
| Evidenziare: | Commutatori di S12700E Huawei Cloudengine,Commutatore della città universitaria di Cloudengine S12700E,MPU Cloudengine S12700E |
||

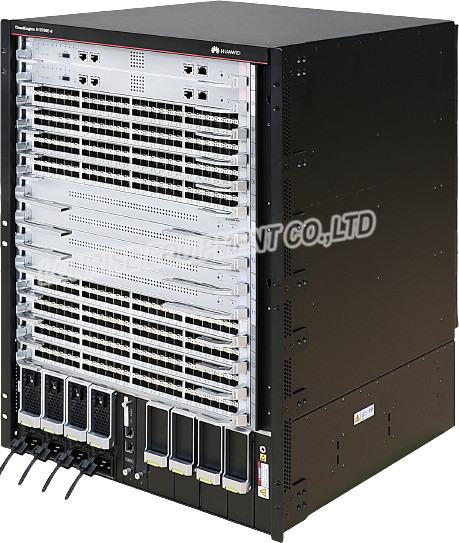

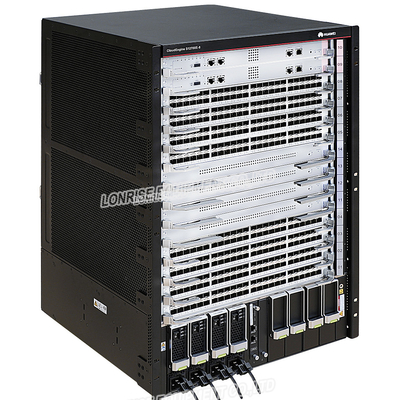

Commutatori di serie di Huawei S12700E-8 CloudEngine S12700E
Aspetto e struttura
Il telaio S12700E-8 è un livello di 15 U (1 U = 44,45 millimetri). Quando il telaio non ha strutture della gestione del cavo installate, le dimensioni (H x W la x D) è di 663,9 millimetri la x 442 il millimetro x 517,4 millimetri. Quando il telaio ha strutture della gestione del cavo installate, le dimensioni (H x W la x D) è di 663,9 millimetri la x 442 il millimetro x 585 millimetri.
mostra la struttura anteriore del telaio S12700E-8.
| 1. Due MPUs |
2. Otto di seguenti carte di servizio possono essere installati:
NOTA:
Le carte di sostegno da un commutatore dipendono dalla versione di software. Per i dettagli, vedi lo strumento di domanda dell'hardware. |
3. Quattro SFUs |
4. Un paio dei supporti di attacco NOTA:
I supporti di attacco sono utilizzati per fissare il telaio in un gabinetto. |
| 5. Sei moduli di potere | 6. Due CMUs |
7. Presa della parte anteriore ESD NOTA:
Il morsetto di terra di una cinghia di polso di ESD può essere inserito in questa presa. La cinghia di polso di ESD può assicurare la protezione di ESD quando il telaio è collegato attendibilmente. |
8. Strutture della gestione del cavo NOTA:
La gestione del cavo incornicia i cavi separati sulle carte differenti ed aiuta i cavi dell'itinerario ordinati. |
mostra la struttura posteriore del telaio S12700E-8.
Struttura del telaio S12700E-8 (retrovisione)
| 1. Un modulo di quattro fan |
2. Presa posteriore di ESD NOTA:
Il morsetto di terra di una cinghia di polso di ESD può essere inserito in questa presa. La cinghia di polso di ESD può assicurare la protezione di ESD quando il telaio è collegato attendibilmente. |
3. Morsetto di terra di JG NOTA:
Il terminale del due-foro OT di un conduttore di terra può essere collegato alle viti per frantumare il telaio. |
4. Filtro dell'aria NOTA:
Il filtro dell'aria impedisce la polvere entrare nel telaio. |
|
5. Un paio delle maniglie smontabili NOTA:
Potete installare queste maniglie da due lati del telaio per sollevare il telaio. |
- | - | - |
Specifiche dei commutatori di serie S12700E-8
|
Oggetto |
Descrizione |
|---|---|
| Numero delle scanalature di LPU | 8 |
| Numero delle scanalature del MPU | 2 |
| Numero delle scanalature di SFU | 4 |
| Numero delle scanalature del fan | 4 |
| Numero delle scanalature del modulo di potere | 6 |
| Numero delle scanalature di CMU | 2 |
| Densità del porto per telaio | 384xFE, 384xGE, 384x10GE, 320x25GE, 192x40GE, 192x100GE |
| Installazione | Il commutatore può essere installato in un gabinetto di N68E o di N66E, un gabinetto per un telaio. |
| Sistema del commutatore del mazzo (CSS) | Raggruppamento del porto di servizio |
|
Consumo di energia massimo (saturo) NOTA:
Il valore di dissipazione di calore di un telaio è uguale al consumo di energia corrente. |
6950 W |
| Specifiche di potere |
|
| Dimensioni (H x W x D, senza sostegni del scaffale-montaggio) |
|
| Peso (vuoto/saturo) | 42,5 kg/114 chilogrammo (93,7 lb/251.3 libbre) |
| Affidabilità e disponibilità |
NOTA:
I valori precedenti sono calcolati in base alla configurazione tipica del prodotto. I valori reali varieranno secondo i moduli installati sul prodotto. |
| Specifiche di ambiente |
|
| Rumore alla temperatura normale (potenza del suono) | dB del ≤ 78 (A) |
| Certificazione |
|
| Numero del pezzo | 02115870 |
