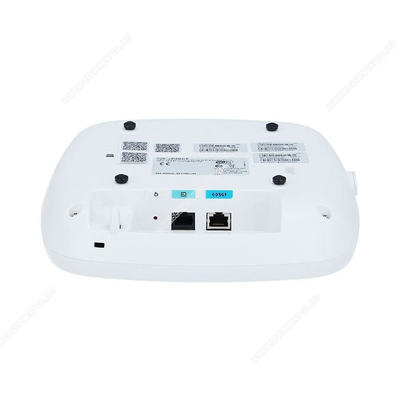

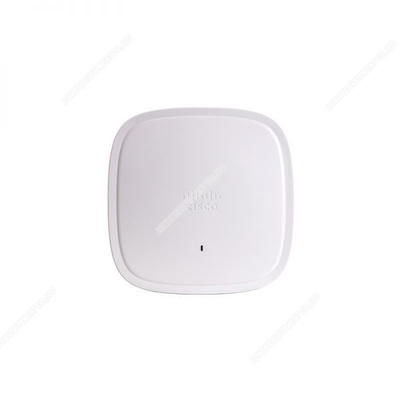

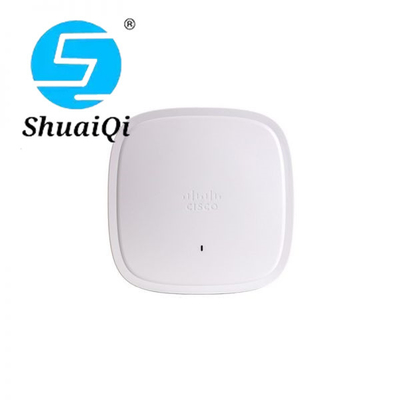

C9130AXI-H Nuovo punto di accesso originale della serie 9130AX punto di accesso wireless - Wi-Fi 6

C9130AXI-HSpecificità

Software

Catalizzatore 9130AXI

• Cisco Unified Wireless Network Software Release 8.10.x o successivo

• Cisco IOS®XE Software Release 16.12.1 con AP Device Pack o versione successiva

Controller LAN wireless supportati

• Controller wireless della serie Cisco Catalyst 9800

• Controller wireless Cisco 3504, 5520 e 8540 e Controller wireless virtuale Cisco

802.11n versione 2.0 (e relative)

• 4x4 MIMO con quattro flussi spaziali

• Combinazione del rapporto massimo (MRC)

• 802.11n e 802.11a/g

• canali a 20 e 40 MHz

• velocità dei dati PHY fino a 1,5 Gbps (40 MHz con 5 GHz e 20 MHz con 2,4 GHz)

• Aggregazione di pacchetti: Aggregate MAC Protocol Data Unit (A-MPDU) (trasmettere e ricevere), Aggregate MAC Service Data Unit (A-MSDU) (trasmettere e ricevere)

• 802.11 Selezione dinamica della frequenza (DFS)

• sostegno alla diversità dei turni ciclici (CSD)

802.11ac

• 8x8 downlink MU-MIMO con otto flussi spaziali

• MRC

• 802.11ac beamforming

• canali a 20 MHz, 40 MHz, 80 MHz e 160 MHz

• velocità dei dati PHY fino a 6,9 Gbps (160 MHz con 5 GHz)

• Aggregazione dei pacchetti: A-MPDU (trasmettere e ricevere), A-MSDU (trasmettere e ricevere)

• 802.11 DFS

• sostegno dei CSD

• Supporto WPA3

802.11ax

• 8x8 MU-MIMO uplink/downlink con otto flussi spaziali

• Uplink/downlink OFDMA

• TWT

• Colorazione BSS

• MRC

• 802.11axis beamforming

• canali a 20 MHz, 40 MHz, 80 MHz e 160 MHz

• velocità dei dati PHY fino a 10 Gbps (160 MHz con 5 GHz e 20 MHz con 2,4 GHz)

• Aggregazione dei pacchetti: A-MPDU (trasmettere e ricevere), A-MSDU (trasmettere e ricevere)

• 802.11 DFS

• sostegno dei CSD

• Supporto WPA3

Antenna integrata

• 2,4 GHz: Guadagno massimo 4 dBi, antenna interna, omnidirezionale in azimut

• 5 GHz: Guadagno massimo 6 dBi, antenna interna, omnidirezionale in azimut

Antenna esterna con connettore di antenna intelligente

• Il punto di accesso Cisco Catalyst 9130AXE è certificato per l'uso con guadagni di antenna fino a 13 dBi (2,4 GHz e 5 GHz)

• Cisco offre la più ampia selezione di antenne del settore, offrendo una copertura ottimale per una varietà di scenari di implementazione

• Supporta le antenne autoidentificabili (SIA) sul connettore di antenna intelligente

• Il connettore di antenna intelligente è un connettore multi-RF compatto con interfaccia 8-DART

• Richiede il connettore di antenna intelligente AIR-CAB002-D8-R= 2-fppt se utilizzato con antenne con connettore RP-TNC

• Richiede il connettore di antenna intelligente AIR-CAB003-D8-N= 3 piedi se utilizzato con antenna AIR-ANT2513P4M-N=

Interfacce

• 1x 100, 1000, 2500, 5000 Ethernet multigigabit (RJ-45)️IEEE 802.3bz

• Porta della console di gestione (RJ-45)

• USB 2.0 a 4,5 W (abilitato tramite software futuro)

Indicatori

Dimensioni (W x L x H)

• Punto di accesso (senza supporti di montaggio):

- C9130AXI: 8,9 x 8,9 x 1,88 pollici (22,6 x 22,6 x 4,8 cm)

Ambiente

Cisco Catalyst 9130AXI

• Temperatura di non funzionamento (mantenimento): -22°fino al 158°F (-30°fino a 70°C)

• Prova di altitudine non operativa (storo): 25̊C, 15.000 ft (4600 m)

• Temperatura di funzionamento: 32°al 122°F (0°fino a 50°C)

• Umidità di funzionamento: da 10% a 90% (non condensante)

• Prova di altitudine di esercizio: 40̊C, 9843 ft (3000 m)

Nota: quando la temperatura di funzionamento ambientale supera i 40 °C°C, il punto di accesso passerà da 8x8 a 4x4 sulla radio a 5 GHz, l'uplink Ethernet sarà ridimensionato a 1 Gigabit Ethernet; tuttavia, l'interfaccia USB rimarrà abilitata.

Memoria di sistema

• 2048 MB di DRAM

• Flash da 1024 MB

Impostazioni di potenza di trasmissione disponibili

2.4 GHz

• 23 dBm (200 mW)

• 20 dBm (100 mW)

• 17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12,5 mW)

• 8 dBm (6,25 mW)

• 5 dBm (3,13 mW)

• 2 dBm (1,56 mW)

• -1 dBm (0,79 mW)

• -4 dBm ((0,39 mW)

5 GHz

• 26 dBm (400 mW)

• 23 dBm (200 mW)

• 20 dBm (100 mW)

• 17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12,5 mW)

• 8 dBm (6,25 mW)

• 5 dBm (3,13 mW)

• 2 dBm (1,56 mW)

• -1 dBm (0,79 mW)

Numero massimo di canali non sovrapposti

2.4 GHz

• 802.11b/g:

- 20 MHz: 3

• 802.11n:

- 20 MHz: 3

• 802.11ax:

- 20 MHz: 3

5 GHz

• 802.11a:

- 20 MHz: 26 FCC, 16 EU

• 802.11n:

- 20 MHz: 26 FCC, 16 EU

- 40 MHz: 12 FCC, 7 EU

• 802.11ac/ax:

- 20 MHz: 26 FCC, 16 EU

- 40 MHz: 12 FCC, 7 EU

- 80 MHz: 5 FCC, 3 UE

- 160 MHz 2 FCC, 1 UE

Nota: questo varia a seconda del settore normativo, per i dettagli specifici di ciascun settore normativo consultare la documentazione del prodotto.

• Sicurezza:

- IEC 60950-1

- EN 60950-1

- UL 60950-1

- CAN/CSA-C22.2 n. 60950-1

- AS/NZS60950.1

- UL 2043

- attrezzature di classe III

• Emissioni:

- CISPR 32 (rev. 2015)

- EN 55032 (rev. 2012/AC:2013)

- EN 55032 (rev. 2015)

- EN61000-3-2 (rev. 2014)

- EN61000-3-3 (rev. 2013)

- KN61000-3-2

- KN61000-3-3

- AS/NZS CISPR 32 Classe B (rev. 2015)

- 47 CFR FCC Parte 15B

- ICES-003 (rev. edizione 2016, classe B)

- VCCI-CISPR 32

- CNS (rev. 13438)

- KN-32

- QCVN 118:2018/BTTTT

• Immunità:

- CISPR 24 (rev. 2010)

- EN 55024 + AMD 1 ((rev. 2010)

- EN 55035: 2017

- KN35

• Emissioni e immunità:

- EN 301 489-1 (v2.1.1 2017-02)

- EN 301 489-17 (v3.1.1 2017-02)

- QCVN

- QCVN 112:2017/BTTTT

- NC 489-1

- NC 489-17

- EN 60601-1-2:2015

- EN 61000-6-1: 2007

• Radio:

- EN 300 328 (v2.1.1)

- EN 301 893 (v2.1.1)

- AS/NZS 4268 (rev. 2017)

- 47 CFR FCC Parte 15C, 15.247, 15.407

- RSP-100.

- RSS-GEN

- RSS-247.

- Regolamenti cinesi SRRC

- LP0002 (rev 2018.)1.10)

- Giappone Std 33a, Std 66 e Std 71

• Sicurezza RF:

- EN 50385 (rev. agosto 2002)

- Arpansa.

- AS/NZS 2772 (rev. 2016)

- EN 62209-1 (rev. 2016)

- EN 62209-2 (rev. 2010)

- 47 CFR Parte 1.1310 e 2.1091

- RSS-102.

• Norme IEEE:

- IEEE 802.3

- IEEE 802.3ab

- IEEE 802.3af/at

- IEEE 802.11a/b/g/n/ac/ax

- IEEE 802.11h, 802.11d

• Sicurezza:

- 802.11i, Wi-Fi Protected Access 2 (WPA2), WPA3

- 802.1X

- Standard avanzato di crittografia (AES)

• Tipo di protocollo di autenticazione estensibile (EAP):

- EAP-Transport Layer Security (TLS)

- EAP-Tunnelled TLS (TTLS) o Microsoft Challenge Handshake Authentication Protocol (MSCHAP) v2

- PEAP protetto v0 o EAP-MSCHAP v2

- Autenticazione flessibile mediante tunnelamento sicuro (EAP-FAST)

- PEAP v1 o EAP-Generic Token Card (GTC)

- Modulo di identificazione dell'abbonato (SIM) del PAE
