Dettagli:
|
| Modello: | N5K-C5596UP-FA | Fattore di forma: | 2RU |
|---|---|---|---|
| Porti fissi: | 48 porti unificati fissi | Fornitori di energia: | 2×1100 W di alimentazione a corrente alternata |
| Moduli del fan: | 4 | Slot di espansione: | 3 |
| Dimensioni: | 3.47 x 17.3 x 29.5 pollici. | Peso: | 47.5 libbre |
| Condizione: | Nuovissimo sigillato | Garanzia: | 1 anno |
| Pagamento: | T/T, Western Union, Paypal | Spedizione: | DHL, Fedex, UPS |
| Evidenziare: | 2PS Cisco Nexus 5596UP,Cassa Cisco Nexus 5596UP 2RU,N5K-C5596UP-FA Cisco Switch |
||

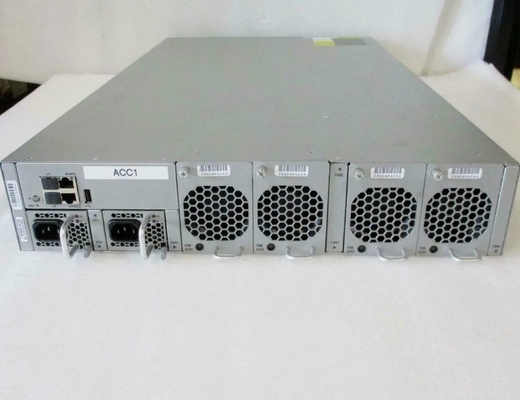

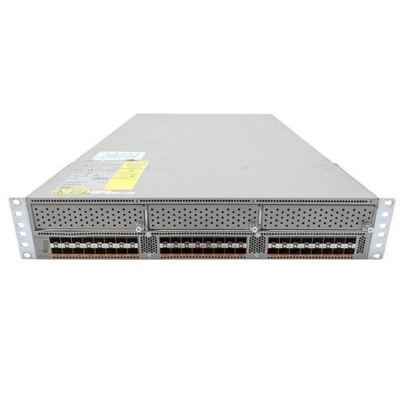

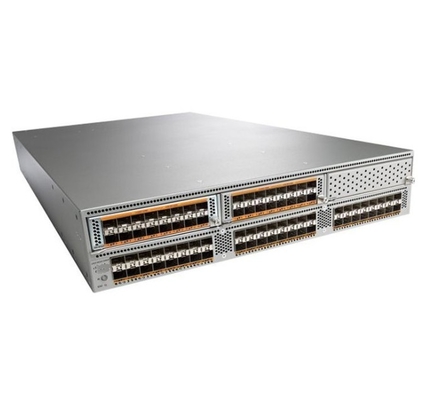

N5K-C5596UP-FA è lo switch Cisco Nexus 5596UP, che include 48 porte unificate fisse, flusso d'aria fronte-retro, 2 alimentatori CA da 1100 W, vani ventola, 3 slot di espansione.
Gli elementi consigliati per N5K-C5596UP-FA.
| Categoria | Modello | Descrizione |
|
Slot di espansione per Nexus 5500
|
N55-M16UP | Modulo porte unificate Nexus 5500 16p, ricambio |
| N55-D160L3-V2 | Modulo di espansione livello 3 Nexus 5596, versione 2 | |
|
Ricetrasmettitore e cavo N5K
|
SFP-H10GB-CU1M | Cavo SFP+ 10GBASE-CU da 1 metro |
| SFP-H10GB-ACU7M | Cavi ottici attivi Cisco Direct-Attach con connettori SFP+, SFP-H10GB-ACU7M | |
| Licenza | N55-48P-SSK9 | Licenza di archiviazione Nexus 5500, 48 porte |
Il confronto tra N5K-C5596UP-FA, N5K-C5596T-FA e N5K-C5548UP-FA.
| Codice prodotto | N5K-C5596UP-FA | N5K-C5596T-FA | N5K-C5548UP-FA |
| Fattore di forma | 2RU | 2RU | 1RU |
| Porte fisse | 48 porte unificate fisse | 32x10GT/16xSFP+ porte fisse | 32 porte unificate fisse |
| Alimentatori | 2 alimentatori CA da 1100 W | 2 alimentatori CA da 1100 W | 2 alimentatori CA da 750 W |
| Moduli di ventilazione | 4 | 4 | 2 |
| Slot di espansione | 3 | 3 | 1 |
| Flusso d'aria | Fronte-retro | Indietro-fronte | Fronte-retro |
Specifiche N5K-C5596UP-FA |
|
| Prestazione |
● Inoltro hardware di livello 2 a 1920 Gbps o 1428 mpps; Prestazioni Layer 3 fino a 160 Gbps o 240 mpps ● Voci della tabella degli indirizzi MAC: 32.000 ● Design cut-through a bassa latenza che fornisce una latenza del traffico prevedibile e coerente indipendentemente dalle dimensioni del pacchetto, dal modello di traffico o dalle funzionalità abilitate sulle interfacce 10 Gigabit Ethernet ● Throughput del traffico a velocità di linea su tutte le porte |
| Interfacce |
● 48 porte fisse configurabili come 1 e 10 Gigabit Ethernet e FCoE o Fibre Channel nativo 8/4/2/1 Gbps; interfacce aggiuntive attraverso un massimo di tre moduli di espansione ● Moduli di espansione ● Modulo FCoE e 16 porte da 1 e 10 Gigabit Ethernet ● Fibre Channel a 8 porte da 8/4/2/1 Gbps più modulo FCoE e 8 porte da 1 e 10 Gigabit Ethernet ● Modulo di porta unificato composto da 16 porte configurabili come Fibre Channel da 8/4/2/1 Gbps o 1 e 10 Gigabit Ethernet e FCoE ● Modulo di espansione QSFP a 4 porte ● Modulo BASE-T 10G a 12 porte (solo Cisco Nexus 5596T) ● Modulo di livello 3 (solo Cisco Nexus 5596UP e 5596T; uno per sistema) ● Scheda figlia di livello 3 (solo Cisco Nexus 5548P e 5548UP; una per sistema) ● Estensione tramite Cisco Nexus serie 2000 |
| Funzionalità del livello 2 |
● Porte switch di livello 2 e trunk VLAN ● Incapsulamento VLAN IEEE 802.1Q ● Supporto per un massimo di 4096 VLAN ● Rapid Per-VLAN Spanning Tree Plus (PVRST+) (compatibile con IEEE 802.1w) ● Multiple Spanning Tree Protocol (MSTP) (IEEE 802.1s): 64 istanze ● Spanning Tree PortFast ● Protezione dalle radici dello Spanning Tree ● Garanzia del ponte sugli spanning tree ● Tecnologia Cisco EtherChannel (fino a 16 porte per EtherChannel) ● Tecnologia Cisco vPC ● Il vPC avanzato abilita il vPC tra Cisco Nexus serie 5000 e 2000 nonché tra Cisco Nexus serie 3000 e l'host finale ● Sincronizzazione della configurazione vPC ● Protocollo di controllo dell'aggregazione dei collegamenti (LACP): IEEE 802.3ad ● Hashing avanzato del port channel basato sulle informazioni di livello 2, 3 e 4 ● Frame Jumbo su tutte le porte (fino a 9216 byte) ● Pausa fotogrammi (IEEE 802.3x) ● Controllo Storm (unicast, multicast e broadcast) ● VLAN private ● VLAN privata su trunk (isolata e promiscua) ● VLAN private su vPC ed EtherChannels ● Rimappatura VLAN ●Cisco FabricPath ● EvPC e vPC+ con FabricPath ● Adattatore Cisco FEX ●Cisco Data CenterVM FEX ● Supporto per un massimo di 24 fabric extender su ciascuna piattaforma Cisco Nexus 5500 |
| Funzionalità del livello 3 |
● Interfacce di livello 3: porte instradate su interfacce della piattaforma Cisco Nexus 5500, interfaccia virtuale dello switch (SVI), port channel, sottointerfacce e sottointerfacce port channel per un totale di 4096 voci ● Supporto per un massimo di 8000 prefissi e fino a 16000 voci host IPv4 e 8000 IPv6 ● Supporto per un massimo di 8000 percorsi multicast ● Supporto per un massimo di 8000 gruppi IGMP ● Supporto per 1000 voci VRF ● Supporto per un massimo di 4096 VLAN ● Multipathing a costo uguale a 16 vie (ECMP) ● 1664 voci dell'elenco di controllo degli accessi (ACL) in ingresso e 2048 in uscita ● Protocolli di routing: statico, Routing Information Protocol Versione 2 (RIPv2), Enhanced Interior Gateway Routing Protocol (EIGRP), Open Shortest Path First Version 2 (OSPFv2) e Border Gateway Protocol (BGP) ● Protocolli di routing IPv6: statico, Open Shortest Path First Version 3 (OPFv3), Border Gateway Protocol (BGPv6), Enhanced Interior Gateway Routing Protocol (EIGRPv6) ● IPv6 VRF Lite ● Protocollo router hot-standby (HSRP) e protocollo di ridondanza router virtuale (VRRP) ● ACL: ACL instradato con opzioni di livello 3 e 4 per far corrispondere l'ACL in ingresso e in uscita ● Multicast: modalità sparsa PIMv2 (Protocol Independent Multicast Version 2), Source Specific Multicast (SSM), Multicast Source Discovery Protocol (MSDP), Internet Group Management Protocol versioni 2 e 3 (IGMP v2 e v3) e registrazione VLAN multicast (MVR) ● Inoltro percorso virtuale (VRF): VRF-lite (IP VPN); Unicast compatibile con VRF; e multicast compatibile con BGP, OSPF, RIP e VRF ● Inoltro del percorso inverso Unicast (uRFP) con ACL; modalità rigorose e sciolte ● Supporto frame Jumbo (fino a 9216 byte) ● Supporto per un massimo di 16 fabric extender su ciascun Nexus 5500 con moduli L3 ● RFC 896 |
| QoS |
● Livello 2 IEEE 802.1p (CoS) ● 8 code hardware per porta ● Configurazione QoS per porta ● Fiducia della CoS ● Assegnazione CoS basata sulla porta ● Conformità QoS CLI (MQC) modulare: IPv4 e IPv6 ● Classificazione QoS basata su ACL (livelli 2, 3 e 4) ● Marcatura MQC CoS ● Accodamento di output virtuale per porta ● Accodamento in uscita basato su CoS ● Uscita dalle code con priorità rigorosa ● Pianificazione basata sulla porta in uscita: Round-Robin ponderato (WRR) ● Policing del piano di controllo (CoPP) - IPv4 e IPv6 |
| Sicurezza |
● ACL di ingresso (standard ed estesi) su porte Ethernet ed Ethernet virtuali ● ACL Layer 2 standard ed estesi: indirizzi MAC, tipo di protocollo, ecc. ● ACL standard ed estesi di livello 3-4: IPv4 e IPv6, Internet Control Message Protocol (ICMP e ICMPv6), TCP, User Datagram Protocol (UDP), ecc. ● ACL basati su VLAN (VACL) ● ACL basati su porta (PACL) ● ACL denominati ● Distribuzione ACL ottimizzata ● ACL su terminali virtuali (VTY) ● Accesso ACL sull'interfaccia di gestione ● Snooping DHCP (Dynamic Host Configuration Protocol) con l'opzione 82 ● Ispezione ARP (Dynamic Address Risoluzione Protocol). ● Protezione sorgente IP ● Relè DHCP ● Cisco CTS (download di autenticazione e policy da ACS) ● Sicurezza della porta Ethernet ● RACL IPv6 ● PACL IPv6 ● VACL IPv6 |
| Funzionalità ad alta disponibilità |
● Aggiornamento software in servizio (ISSU) per il livello 2 ● Alimentatori, moduli ventola e moduli di espansione sostituibili a caldo sul campo ● Ridondanza di alimentazione 1:1 ● N:1 ridondanza del modulo ventola |
| Gestione |
● Gestione dello switch tramite porte di gestione o console da 10/100/1000 Mbps ● Console basata su CLI per fornire una gestione fuori banda dettagliata ● Gestione dello switch in banda ● LED di localizzazione e segnalatore su Cisco Nexus serie 2000 ● Localizzatore basato su porta e LED beacon ● Sincronizzazione della configurazione ● Preprovisioning del modulo ● Ripristino della configurazione ● Secure Shell versione 2 (SSHv2) ●Telnet ●AAA ● AAA con RBAC ● RAGGIO ●TACACS+ ● Syslog (8 server) ● Analizzatore di pacchetti integrato ● SNMPv1, v2 e v3 (IPv4 e IPv6) ● Supporto MIB SNMP migliorato ● Supporto XML (NETCONF). ● Monitoraggio remoto (RMON) ● Advanced Encryption Standard (AES) per la gestione del traffico ● Nome utente e password unificati tra CLI e SNMP ● Protocollo di autenticazione Microsoft Challenge Handshake (MS-CHAP) ● Certificati digitali per la gestione tra switch e server RADIUS ● Cisco Discovery Protocol versioni 1 e 2 ●RBAC ● Switched Port Analyser (SPAN) su interfacce fisiche, port channel, VLAN e Fibre Channel ● SPAN remoto incapsulato (ERSPAN) ● Contatori di pacchetti in entrata e in uscita per interfaccia ● Protocollo temporale di rete (NTP) ●Cisco GOLD ● Test diagnostici di avvio completi ● Chiama casa ● Chiamata intelligente a casa ●Cisco Fabric Manager ●Cisco DCNM ● Soluzione di gestione LAN CiscoWorks (LMS) |
| Collegamento del data center |
● PFC conforme a CEE e IEEE (supporto frame Pause per priorità) ● Supporto della distanza del collegamento PFC: 3000 m ● Protocollo DCBX conforme a CEE ● Selezione della trasmissione avanzata conforme a CEE e IEEE |
| Funzionalità Fibre Channel e FCoE (richiede la licenza per i servizi di storage) |
● FCoE conforme agli standard T11 (FC-BB-5) ● Protocollo di inizializzazione T11 FCoE (FIP) (FC-BB-5) ● Qualsiasi porta Ethernet da 10 Gigabit configurabile come FCoE ● Amministrazione SAN separata dall'amministrazione LAN ●FCP ● Inoltro Fibre Channel (FCF) ● Tipi di porte standard Fibre Channel: E, F e NP ● Tipi di porte potenziate Fibre Channel: VE, TE e VF ● Trunking F-port ● Canalizzazione della porta F ● Collegamento diretto di obiettivi FCoE e Fibre Channel ● Fino a 240 crediti buffer per porta Fibre Channel nativa ● Fino a 32 VSAN per switch ● Porta-canale Fibre Channel (SAN). ● Modalità di interoperabilità nativa 1 ● Modalità di interoperabilità nativa 2 ● Modalità di interoperabilità nativa 3 ● Modalità di interoperabilità nativa 4 ● Canalizzazione VSAN ● Interfaccia di gestione dei dispositivi Fabric (FDMI) ● Persistenza dell'ID Fibre Channel (FCID). ● Servizi di alias dispositivo distribuiti ● Consegna in ordine ● Monitoraggio delle porte ● Tecnologia Cisco N-Port Virtualization (NPV). ● Virtualizzazione dell'identificatore a N porte (NPIV) ● Servizi Fabric: server dei nomi, notifica di modifica dello stato registrato (RSCN), servizi di accesso e zonizzazione del server dei nomi ● Servizi Fabric per VSAN ● Servizi Cisco Fabric ● Protocollo di autenticazione Handshake Diffie-Hellman Challenge (DH-CHAP) e protocollo di sicurezza Fibre Channel (FC-SP) ● Servizi di alias dispositivo distribuiti ● Autenticazione FC-SP da host a switch e da switch a switch ● Prima il percorso più breve del tessuto (FSPF) ● Rilegatura in tessuto per Fibre Channel ● Zonizzazione standard ● Sicurezza del porto ● Dominio e porta ● Zonizzazione migliorata ● Port-channel SAN ● Analizzatore Cisco Fabric ● Tracciamento del canale in fibra ottica ● Ping Fibre Channel ● Debug del canale in fibra ottica ● Supporto Cisco Fabric Manager ● Specifica dell'iniziativa di gestione dello storage (SMI-S) ● Avvio da SAN su VPC/EVPC |
| MIB generici |
● SNMPv2-SMI ● CISCO-SMI ● SNMPv2-TM ● SNMPv2-TC ● IANA-INDIRIZZO-CENARI-FAMIGLIA-MIB ● IANAifType-MIB ● IANAiprouteprotocol-MIB ●HCNUM-TC ● CISCO-TC ● SNMPv2-MIB ● SNMP-COMMUNITY-MIB ● SNMP-FRAMEWORK-MIB ● NOTIFICA SNMP-MIB ● SNMP-TARGET-MIB ● SM-MIB SNMP BASATO SULL'UTENTE ● MIB ACM BASATO SU SNMP-VIEW ● CISCO-SNMP-VACM-EXT-MIB |
| MIB di livello 3 |
● UDP-MIB ● TCP-MIB ● OSPF-MIB ● BGP4-MIB ● CISCO-HSRP-MIB |
| MIB Fibre Channel |
● CISCO-ST-TC ● CISCO-FC-FE-MIB ● CISCO-FCSP-MIB ● CISCO-PORT-TRACK-MIB ● CISCO-PSM-MIB ● CISCO-FC-SPAN-MIB ● CISCO-PORT-CHANNEL-MIB ● CISCO-RSCN-MIB ● CISCO-NS-MIB ● CISCO-FCS-MIB ● CISCO-DM-MIB ● FIBRA-CANALE-FE-MIB ● CISCO-FC-ROTTA-MIB ● CISCO-FSPF-MIB ● CISCO-ZS-MIB ● CISCO-ZS-EXT-MIB ● CISCO-VSAN-MIB ● CISCO-CFS-MIB ● CISCO-FCPING-MIB ● CISCO-FCTRACEROUTE-MIB ● CISCO-FDMI-MIB ● CISCO-FC-DEVICE-ALIAS-MIB ● CISCO-WWNMGR-MIB ● FCMGMT-MIB ● CISCO-VEDM-MIB ● CISCO-FCOE-MIB |
| MIB Ethernet |
● CISCO-VLAN-MEMBERSHIP-MIB ● CISCO-Interfaccia-virtuale-MIB |
| MIB di configurazione |
● ENTITA'-MIB ● SE-MIB ● CISCO-ENTITY-EXT-MIB ● CISCO-ENTITY-FRU-CONTROL-MIB ● CISCO-ENTITY-SENSORE-MIB ● CISCO-FLASH-MIB ● CISCO-SISTEMA-MIB ● SISTEMA CISCO-EXT-MIB ● CISCO-IP-IF-MIB ● CISCO-IF-ESTENSIONE-MIB ● CISCO-SERVER-INTERFACE-MIB ● CISCO-NTP-MIB ● CISCO-IMAGE-MIB ● CISCO-IMAGE-CHECK-MIB ● CISCO-IMAGE-UPGRADE-MIB ● CISCO-CONFIG-COPIA-MIB ● CISCO-ENTITY-VENDORTYPE-OID-MIB ● CISCO-BRIDGE-MIB |
| Monitoraggio dei MIB |
● DIFFSERV-DSCP-TC ● LOG NOTIFICHE-MIB ● DIFFSERV-MIB ● CISCO-CALLHOME-MIB ● CISCO-SYSLOG-EXT-MIB ● CISCO-PROCESS-MIB ● RMON-MIB ● CISCO-RMON-CONFIG-MIB ● CISCO-HC-ALARM-MIB |
| MIB di sicurezza |
● CISCO-AAA-SERVER-MIB ● CISCO-AAA-SERVER-EXT-MIB ● CISCO-RUOLI-COMUNI-MIB ● CISCO-COMMON-MGMT-MIB ● CISCO-RADIUS-MIB ● CISCO-SECURE-SHELL-MIB ● MIB TCP/IP ● INDIRIZZO INET-MIB ● TCP-MIB ● CISCO-TCP-MIB ● UDP-MIB ●IP-MIB ● CISCO-IP-PROTOCOLLO-FILTRO-MIB ● CISCO-DNS-CLIENT-MIB ● CISCO-PORTSECURITY-MIB |
| MIB vari |
● START-MIB ● CISCO-LICENZA-MGR-MIB ● CISCO-FEATURE-CONTROL-MIB ● CISCO-CDP-MIB ● CISCO-RF-MIB ● CISCO-ETHERNET-FABRIC-EXTENDER-MIB ● CISCO-BRIDGE-MIB |
| Standard di settore |
● IEEE 802.1D: protocollo Spanning Tree ● IEEE 802.1p: priorità CoS ● IEEE 802.1Q: codifica VLAN ● IEEE 802.1Qaz: selezione della trasmissione migliorata ● IEEE 802.1Qbb: pausa per priorità ● IEEE 802.1: più istanze VLAN del protocollo Spanning Tree ● IEEE 802.1w: riconfigurazione rapida del protocollo Spanning Tree ● IEEE 802.3: Ethernet ● IEEE 802.3ad: LACP con timer veloci ● IEEE 802.3ae: 10 Gigabit Ethernet ● Supporto SFF 8431 SFP+ CX1 ● RMON ● IEEE 1588-2008: protocollo temporale di precisione (orologio di confine) |
| Standard per i canali in fibra ottica |
● FC-PH, revisione 4.3 (ANSI/INCITS 230-1994) ● FC-PH, Emendamento 1 (ANSI/INCITS 230-1994/AM1 1996) ● FC-PH, Emendamento 2 (ANSI/INCITS 230-1994/AM2-1999) ● FC-PH-2, revisione 7.4 (ANSI/INCITS 297-1997) ● FC-PH-3, revisione 9.4 (ANSI/INCITS 303-1998) ● FC-PI, revisione 13 (ANSI/INCITS 352-2002) ● FC-PI-2, revisione 10 (ANSI/INCITS 404-2006) ● FC-PI-4, revisione 7.0 ● FC-FS, revisione 1.9 (ANSI/INCITS 373-2003) ● FC-FS-2, revisione 0.91 ● FC-LS, revisione 1.2 ● FC-SW-2, revisione 5.3 (ANSI/INCITS 355-2001) ● FC-SW-3, revisione 6.6 (ANSI/INCITS 384-2004) ● FC-GS-3, revisione 7.01 (ANSI/INCITS 348-2001) ● FC-GS-4, revisione 7.91 (ANSI/INCITS 387-2004) ● FC-BB-5, revisione 2.0 per FCoE ● FCP, Revisione 12 (ANSI/INCITS 269-1996) ● FCP-2, Revisione 8 (ANSI/INCITS 350-2003) ● FCP-3, Revisione 4 (ANSI/INCITS 416-2006) ● FC-MI, revisione 1.92 (INCITS TR-30-2002, eccetto porte FL e Classe 2) ● FC-MI-2, Revisione 2.6 (INCITS TR-39-2005, eccetto porte FL e Classe 2) ● FC-SP, revisione 1.6 ● FC-DA, revisione 3.1 (INCITS TR-36-2004, eccetto porte FL, porte SB e Classe 2) ● Classe di servizio: Classe 3, Classe F ● Tipi di porte standard Fibre Channel: E e F ● Tipi di porte potenziate Fibre Channel: SD e TE |
| Specifiche fisiche | |
| Ottica SFP+ |
La piattaforma Cisco Nexus 5500 supporta cavi Twinax in rame SFP+ da 10 Gigabit Ethernet per brevi distanze e ottica SFP+ (10GBASE-SR, 10GBASE-LR, 10GBASE-ER, GLC-ZX-SM e Cisco Nexus serie 2000 Fabric Extender Transceiver [FET-10G]) per distanze più lunghe. SFP+ presenta numerosi vantaggi rispetto ad altre opzioni di connettività 10 Gigabit Ethernet: ● Fattore di forma ridotto da 10 Gigabit Ethernet ● Interoperabilità ottica con i tipi di interfaccia XENPAK, X2 e XFP ● Basso consumo energetico ● Dispositivo sostituibile a caldo ● I prodotti della piattaforma Cisco Nexus 5500 supportano SFP+ compatibile con Fibre Channel a 8 Gbps per opzioni di connettività Fibre Channel native; I moduli ricetrasmettitori SFP a corto raggio e a lungo raggio da 10 km compatibili con Fibre Channel da 8 Gbps funzionano a 8/4/2 Gbps e sono supportati nelle porte Fibre Channel native con capacità da 8 Gbps sui moduli di espansione e sulle porte unificate |
| Fisico (altezza x larghezza x profondità) | 8,8 x 43,9 x 74,9 cm (3,47 x 17,3 x 29,5 pollici) |
| Temperatura operativa | Da 32 a 104 °F (da 0 a 40 °C) |
| Temperatura non operativa (di conservazione). | Da -40 a 158°F (da -40 a 70°C) |
| Umidità | Dal 5 al 95% (senza condensa) |
| Altitudine | Da 0 a 10.000 piedi (da 0 a 3.000 m) |
| Peso | 47,5 libbre (21,55 kg) |
