Dettagli:
|
| Dimensioni: | 440 X 180 X 44 mm | Strato: | 2/3 |
|---|---|---|---|
| Tipo di porto: | RJ-45 | Temperatura di funzionamento: | 0°C a 40°C |
| Garanzia: | 1 anno | Mtbf: | 100,000 ore |
| Input di potenza: | 100-240V CA | Peso: | 2.2 kg |
| Evidenziare: | DS-C9148T-48PETK9 switch di rete cisco,Cisco switch di rete DS-C9148T-48PETK9,10/100/1000 Mbps switch di rete cisco |
||
Il Cisco di nuova generazione®Lo switch Fibre Channel a 48 porte e 32 Gbps MDS 9148T (Figura 1) fornisce connettività Fibre Channel ad alta velocità per gli array All-Flash. Questo switch offre funzionalità di analisi e telemetria all'avanguardia integrate nella piattaforma ASIC (Application-Specific Integrated Circuit) di prossima generazione. Questo switch consente una transizione fluida ai carichi di lavoro Fibre Channel Non-Volatile Memory Express (FC-NVMe) quando disponibili, senza alcun aggiornamento hardware nella SAN. Consente alle piccole, medie e grandi imprese di implementare rapidamente applicazioni su scala cloud utilizzando server virtualizzati estremamente densi, offrendo i vantaggi di maggiore larghezza di banda, scalabilità e consolidamento. Alcuni dei principali vantaggi di una Storage Area Network (SAN) su piccola scala sono la zonizzazione automatica, l'inoltro senza blocchi e gruppi di porte più piccoli di 16 porte. I vantaggi per una SAN di dimensioni medio-grandi includono una scalabilità più elevata per le funzioni del piano di controllo Fibre Channel, SAN virtuali, Fabric Login (FLOGI), alias dispositivo e scalabilità del server dei nomi, 48 porte di porte line-rate a 32 Gbps con sottoscrizione in eccesso , flusso d'aria bidirezionale e uno switch SAN a forma fissa predisposto per FC-NVMe con crediti Buffer-to-Buffer (B2B) migliorati che collegano sia le porte di storage che quelle host e la crittografia del collegamento Fibre Channel. Le architetture SAN su larga scala realizzate con core director SAN possono espandere la connettività a 32 Gbps al server rack utilizzando questi switch in modalità switch o in modalità NPV (Network Port Virtualization). Inoltre, lo switch supporta funzionalità diagnostiche avanzate come Inter-Switch Link (ISL) e
Diagnostica dell'adattatore bus host (HBA), lettura dei parametri diagnostici, beacon del cavo di collegamento,1e funzionalità di affidabilità avanzate come Forward Error Correction (FEC) con porte HBA.

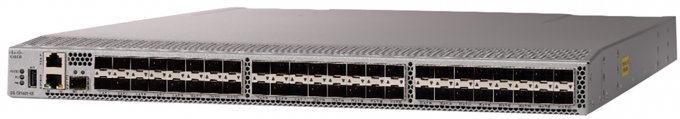

Switch in fibra ottica Cisco MDS 9148T da 32 Gbps a 48 porte
Le caratteristiche principali dello switch Fibre Channel a 48 porte e 32 Gbps Cisco MDS 9148T includono:
● Alte prestazioni:L'architettura MDS 9148T, con arbitraggio centralizzato non bloccante, fornisce prestazioni costanti a bassa latenza da 32 Gbps in tutte le condizioni di traffico per ogni porta Fibre Channel sullo switch.
● Analisi SAN completamente integrate:Questo switch ricco di funzionalità offre inoltre funzionalità di telemetria e analisi SAN all'avanguardia integrate in questa piattaforma hardware di prossima generazione. Questa nuova tecnologia all'avanguardia abbina l'ASIC di porta di prossima generazione con un'unità di elaborazione di rete completamente dedicata progettata per completare calcoli analitici in tempo reale sulla scheda di linea da 32 Gbps. I dati di telemetria estratti dall'ispezione delle intestazioni dei frame vengono calcolati a bordo (all'interno dello switch) e, utilizzando un formato aperto leader del settore, possono essere trasmessi in streaming a qualsiasi piattaforma di visualizzazione analitica.
● Risparmi sulle spese in conto capitale (CapEx):Le porte da 32 Gbps consentono agli utenti di implementarle con i ricetrasmettitori da 16 o 8 Gbps esistenti, fornendo protezione dell'investimento con un'opzione per l'aggiornamento a ricetrasmettitori e adattatori da 32 Gbps quando necessario.
● Alta disponibilità:Gli switch MDS 9148T sono progettati per fornire una disponibilità del 99,999%. Fornisce disponibilità e affidabilità eccezionali fornendo ridondanza su tutti i componenti principali, come i sottosistemi di alimentazione e raffreddamento. I doppi alimentatori facilitano anche le reti elettriche ridondanti. Inoltre, i membri del collegamento port-channel possono essere suddivisi tra i tre gruppi di porte a 16 porte, fornendo così un'ulteriore disponibilità elevata.
● Affidabilità:Nell'ambito delle specifiche Fibre Channel standard da 32 Gbps, Cisco fornisce FEC tra le porte dello switch e le porte HBA su tutti gli switch fissi Fibre Channel da 32 Gbps. Questa funzionalità aiuta a garantire che qualsiasi errore introdotto durante il volo venga corretto prima che raggiunga il lato del dispositivo. Inoltre, Cisco estende la notifica di cambiamento di stato buffer-to-buffer (BBSCN) e il recupero del credito buffer-to-buffer, supportato su tutti gli switch Cisco tra le porte ISL, alle porte fabric collegate a qualsiasi dispositivo finale. Nel corso del tempo, la corruzione dei messaggi pronti per il ricevitore, noti come primitivi R_RDY, può portare a una perdita di crediti, che alla fine può causare l'interruzione della trasmissione di un collegamento in una direzione. Il recupero del credito da buffer a buffer prevede due porte collegate per rilevare e correggere questa situazione.
● Crescita in piccoli incrementi:Lo switch Fibre Channel MDS 9148T offre la possibilità di implementare un minimo di ventiquattro porte Fibre Channel da 32 Gbps nella variante entry-level, che possono crescere con incrementi di 8 porte fino a un massimo di 48 porte. Questa impostazione consente quattro possibili configurazioni di 24, 32, 40 e 48 porte.
● ASIC di prossima generazione:Lo switch Fibre Channel MDS 9148T è alimentato dallo stesso ASIC Cisco da 32 Gbps ad alte prestazioni che alimenta il portafoglio di prodotti Cisco MDS Fibre Channel da 32 Gbps.
● Maggiore scalabilità:La maggiore scalabilità del fabric fornisce maggiore flessibilità per una varietà di architetture SAN.
● Telemetria:Le intestazioni Fibre Channel e SCSI (Small Computer System Interface) possono essere ispezionate senza la necessità di rubinetti o apparecchi esterni. I parametri risultanti possono essere analizzati sullo switch ed anche esportati utilizzando una porta Small Form-Factor Pluggable Plus (SFP+) dedicata da 1 o 10 Gbps per scopi di telemetria e analisi#.
● Servizi intelligenti:Auto-zone, Smart Zoning, rilevamento e isolamento a drenaggio lento, Virtual SAN (VSAN) e routing Inter-VSAN (IVR) e Quality of Service (QoS) a livello di struttura consentono la migrazione dalle isole SAN alle reti di storage a livello aziendale. La crittografia del traffico è disponibile opzionalmente per soddisfare i rigorosi requisiti di sicurezza.
● Diagnostica sofisticata:L'MDS 9148T fornisce strumenti diagnostici intelligenti come la diagnostica ISL, la diagnostica HBA, la lettura dei parametri diagnostici, l'analizzatore di porte commutate (SPAN), la funzionalità Cisco Call Home integrata e un sistema di gestione sanitaria online per maggiore affidabilità, risoluzione più rapida dei problemi e costi di servizio ridotti .
● Consapevolezza della macchina virtuale:L'MDS 9148T fornisce visibilità su tutte le macchine virtuali che accedono ai LUN di archiviazione nella struttura. Questa funzionalità è disponibile tramite HBA in grado di assegnare priorità al Virtual Machine Identifier (VMID) su ogni frame Fibre Channel. La consapevolezza della macchina virtuale può essere estesa a servizi di infrastruttura intelligenti come l'analisi1 per visualizzare le prestazioni di ogni flusso originato da ciascuna macchina virtuale nell'infrastruttura.
● Tessuto programmabile:MDS 9148T fornisce potenti funzionalità REST (Representational State Transfer) e Cisco NX-API per consentire una programmazione flessibile e rapida delle utilità per la SAN.
● Gestione a pannello singolo:È possibile effettuare il provisioning, gestire, monitorare e risolvere i problemi dell'MDS 9148T utilizzando Cisco Data Center Network Manager (DCNM), che attualmente gestisce l'intera suite di prodotti Cisco per data center.
● Tecnologia di avvio sicuro e anticontraffazione:L'MDS 9148T utilizza hardware integrato che protegge l'intero sistema da attacchi dannosi garantendo l'accesso a componenti critici come il bootloader, il caricatore di immagini di sistema e l'interfaccia JTAG (Joint Test Action Group).
Vantaggi dell'architettura SAN
I nuovi switch fabric da 32 Gbps soddisfano i requisiti di un'infrastruttura SAN altamente scalabile, virtualizzata e intelligente negli ambienti data center dell'attuale generazione. Il settore è già pronto a passare agli switch fissi a 32 Gbps con la disponibilità di HBA a 32 Gbps e array di storage da parte dei fornitori. Inoltre, man mano che gli array flash a bassa latenza e le implementazioni di virtualizzazione estremamente dense diventano sempre più pervasivi, ci si aspetta che gli switch fissi forniscano connettività a 32 Gbps al core SAN.
Questa soluzione offre diversi importanti vantaggi:
● Consolidamento delle porte del server:La domanda di fabric switch a 32 Gbps aumenterà man mano che la virtualizzazione su vasta scala raddoppierà la densità delle macchine virtuali per rack, aumentando la necessità di porte HBA con larghezza di banda maggiore per rack di server blade o standalone. Presto le porte HBA a 32 Gbps consolideranno l'attuale base installata HBA a 16 Gbps, con la necessità di aumentare la capacità dei server nello stesso rack. Pertanto, MDS 9148T, con densità di 48 porte, fornisce una soluzione eccellente e la flessibilità di passare da una base a 24 porte a 48 porte rappresenta un ulteriore vantaggio.
● Semplificazione:Attraverso il consolidamento, l'amministratore SAN può ridurre la complessità e semplificare la gestione. Uno switch MDS 9148T a 32 Gbps a 48 porte in modalità core N_Port ID Virtualization (NPIV) con switch Fibre Channel che si collegano ad esso in modalità N_Port Virtualization (NPV), le porte del dispositivo possono scalare in modo molto conveniente nel tempo senza aggiungere l'onere di gestione il VAN cambia. La suddivisione in zone automatica facilita la suddivisione in zone automatica zero-touch senza alcuna necessità di configurare la suddivisione in zone sugli switch fissi da 32 Gbps distribuiti in SAN autonome.
● Convergenza multiprotocollo:I collegamenti a 32 Gbps beneficiano di una latenza inferiore rispetto ai collegamenti con larghezza di banda inferiore, portando carichi di lavoro di storage con prestazioni migliori sull'array di storage. Una maggiore larghezza di banda aiuta anche a garantire una minore congestione ISL per i protocolli di storage più recenti che dovrebbero essere disponibili su array di storage collegati esternamente: ad esempio, NVMe su Fibre Channel può coesistere sullo stesso collegamento dei carichi di lavoro SCSI esistenti.
● Scala e prestazioni:Questo switch con fattore di forma fisso supporta le prestazioni e la scalabilità necessarie per implementare una SAN Fibre Channel dedicata e autonoma che collega sia gli iniziatori che le destinazioni senza richiedere altre infrastrutture di switching.
Compatibilità della piattaforma
Per informazioni dettagliate sulla compatibilità hardware e software nonché sull'interoperabilità del prodotto, fare riferimento aMatrice di interoperabilità degli switch serie MDS 9000.
La tabella 1 elenca le specifiche dello switch Fibre Channel a 48 porte e 32 Gbps MDS 9148T.
Assistenza e supporto tecnico per gli switch Ethernet Cisco
Cisco Ethernet Switch offre supporto tecnico e assistenza ai clienti per garantire il massimo livello di soddisfazione. Il nostro personale altamente qualificato è disponibile 24 ore su 24, 7 giorni su 7, 365 giorni all'anno per fornire assistenza su una varietà di argomenti quali installazione, risoluzione dei problemi, ottimizzazione e altro ancora.
Le nostre capacità di supporto tecnico e assistenza includono:
Contattaci oggi per saperne di più sul supporto tecnico e sulle opzioni di servizio di Cisco Ethernet Switch.
Imballaggio e spedizione dello switch Ethernet Cisco:
Gli switch Ethernet Cisco vengono spediti in scatole di cartone con più strati di pluriball o schiuma per una protezione aggiuntiva. Il contenuto della confezione dovrebbe includere lo switch Ethernet, l'adattatore di alimentazione, il cavo di alimentazione e il manuale dell'utente. La scatola deve essere chiaramente etichettata con il numero di modello e il numero di serie dello switch.
La scatola deve essere sigillata saldamente con nastro adesivo e collocata in una scatola di spedizione più grande con sufficiente imbottitura per proteggere il contenuto durante il trasporto. La scatola più grande dovrebbe essere etichettata anche con il numero del modello e il numero di serie dello switch. Dovrebbe includere anche un documento di trasporto con le informazioni di consegna del cliente.
