Dettagli:
|
| Dimensioni: | 440 X 180 X 44 mm | Strato: | 2/3 |
|---|---|---|---|
| Tipo di porto: | RJ-45 | Temperatura di funzionamento: | 0°C a 40°C |
| garanzia: | 1 anno | MTBF: | 100000 ore |
| Input di potenza: | 100-240V CA | Peso: | 2.2 kg |
| Evidenziare: | DS-C9148T-24PITK9 Cisco Ethernet switch,10/100/1000 Mbps Cisco Ethernet switch,24 porte attive Cisco Ethernet switch |
||
La prossima generazione di Cisco®MDS 9148T 32-Gbps 48-Port Fibre Channel Switch (Figura 1) fornisce connettività Fibre Channel ad alta velocità per array All-Flash.Questo switch offre analisi e telemetria all'avanguardia integrate nella piattaforma ASIC (Application-Specific Integrated Circuit) di nuova generazioneQuesto switch consente una transizione senza soluzione di continuità ai carichi di lavoro Fibre Channel Non-Volatile Memory Express (FC-NVMe) quando disponibili senza alcun aggiornamento hardware nella SAN.e grandi imprese che stanno rapidamente implementando applicazioni su scala cloud utilizzando server virtualizzati estremamente densi, fornendo i vantaggi di una maggiore larghezza di banda, scalabilità e consolidamento.e gruppi di porti più piccoli di 16 portiI vantaggi per una SAN di medie e grandi dimensioni includono una maggiore scalabilità per le funzioni di controllo del piano del canale in fibra, SAN virtuali, login in tessuto (FLOGI), alias di dispositivo e scalabilità del server di nome,48 porte di 32 Gbps non sovra-sottoscritte, flusso d'aria bidirezionale e un switch SAN pronto FC-NVMe in forma fissa con crediti Buffer-to-Buffer (B2B) migliorati che collegano sia le porte di archiviazione che quelle di host e la crittografia del collegamento Fibre Channel.Le architetture SAN su larga scala costruite con direttori core SAN possono espandere la connettività a 32 Gbps al rack del server utilizzando questi switch in modalità switch o modalità di virtualizzazione delle porte di rete (NPV)Inoltre, lo switch supporta funzionalità diagnostiche avanzate come Inter-Switch Link (ISL) e
Diagnostica HBA, parametro diagnostico di lettura, segnale del cavo di collegamento,1e funzionalità avanzate di affidabilità come la correzione degli errori in avanti (FEC) con porte HBA.

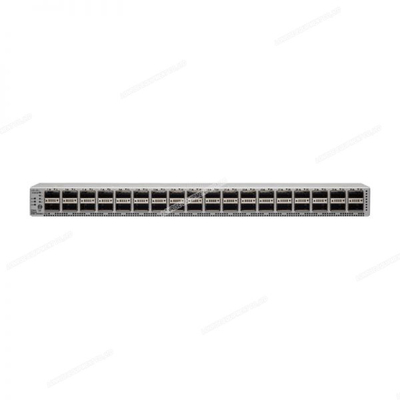

Cisco MDS 9148T switch di canale in fibra fibra a 32 Gbps e 48 porte
Le caratteristiche principali del Cisco MDS 9148T 32-Gbps 48-Port Fibre Channel Switch includono:
● Alte prestazioni:L'architettura MDS 9148T, con arbitrato centralizzato non bloccante, fornisce prestazioni costanti a bassa latenza di 32 Gbps in tutte le condizioni di traffico per ogni porta Fibre Channel sul switch.
● Analisi SAN completamente integrata:Questo switch ricco di funzionalità offre anche analisi SAN all'avanguardia e capacità di telemetria integrate in questa piattaforma hardware di nuova generazione.Questa nuova tecnologia all'avanguardia unisce la porta ASIC di nuova generazione con un'unità di elaborazione di rete completamente dedicata progettata per completare i calcoli analitici in tempo reale sulla scheda di linea da 32 GbpsI dati di telemetria ottenuti dall'ispezione delle intestazioni dei fotogrammi sono calcolati a bordo (all'interno dello switch) e, utilizzando un formato aperto leader del settore, vengono rilevati in modo automatico.può essere trasmesso in streaming su qualsiasi piattaforma di analisi e visualizzazione.
● Risparmio di capitale (CapEx):Le porte a 32 Gbps consentono agli utenti di implementarle con i ricevitori esistenti a 16 o 8 Gbps, offrendo una protezione degli investimenti con la possibilità di aggiornare a ricevitori e adattatori a 32 Gbps ogni volta che necessario.
● Alta disponibilità:Gli interruttori MDS 9148T sono progettati per fornire una disponibilità del 99,999%.come i sottosistemi di alimentazione e raffreddamentoInoltre, i componenti di collegamento di canale di porta possono essere dislocati tra i tre gruppi di 16 porti, fornendo così un'ulteriore alta disponibilità.
● Affidabilità:Come parte della specifica standard di Fibre Channel a 32 Gbps, Cisco fornisce FEC tra le porte di switch e le porte HBA su tutti i switch fissi a Fibre Channel a 32 Gbps.Questa funzione aiuta a garantire che qualsiasi errore introdotto in volo viene corretto prima di raggiungere il lato del dispositivoInoltre, Cisco estende la notifica di cambiamento di stato da buffer a buffer (BBSCN) e il recupero del credito da buffer a buffer, che è supportato su tutti gli switch Cisco tra le porte ISL,per le porte di tessuto collegate a qualsiasi dispositivo terminale. Nel tempo, la corruzione dei messaggi pronti per il ricevitore, noti come primitivi R_RDY, può portare a una perdita di crediti, che può infine causare un collegamento a smettere di trasmettere in una direzione.Il recupero del credito da buffer a buffer prevede due porte collegate per rilevare e correggere questa situazione.
● Crescita a piccoli incrementi:L'interruttore MDS 9148T Fibre Channel fornisce l'opzione di distribuire solo ventiquattro porte Fibre Channel da 32 Gbps nella variante entry-level, che può crescere in incrementi da 8 porte a 48 porte.Questa configurazione consente quattro possibili configurazioni di 24, 32, 40 e 48 porte.
● ASIC di nuova generazione:L'interruttore MDS 9148T Fibre Channel è alimentato dallo stesso ASIC Cisco ad alte prestazioni da 32 Gbps che alimenta il portafoglio di prodotti Cisco MDS Fibre Channel da 32 Gbps.
● Maggiore scalabilitàL'aumento della scalabilità del tessuto fornisce maggiore flessibilità per una varietà di architetture SAN.
● Telemetria:Le intestazioni di Fibre Channel e Small Computer System Interface (SCSI) possono essere ispezionate senza la necessità di attrezzature o apparecchi esterni.Le metriche risultanti possono essere analizzate sul switch e anche esportate utilizzando una porta dedicata a 1 o 10 Gbps Small Form-Factor Pluggable Plus (SFP +) per scopi di telemetria e analisi#.
● Servizi intelligenti:Auto-zona, Smart Zoning, rilevamento e isolamento dei flussi lenti, Virtual SAN (VSAN) e Inter-VSAN routing (IVR) e Quality of Service (QoS) a livello di fabbrica consentono la migrazione dalle isole SAN all'impresa.ampie reti di stoccaggio. La crittografia del traffico è disponibile facoltativamente per soddisfare i severi requisiti di sicurezza.
● Diagnostica sofisticata:Il MDS 9148T fornisce strumenti di diagnostica intelligenti come la diagnostica ISL, la diagnostica HBA, i parametri diagnostici di lettura, l'analizzatore di porte commutate (SPAN), la capacità di chiamata Cisco integrata,e un sistema di gestione sanitaria online per una maggiore affidabilità, una risoluzione dei problemi più rapida e costi di servizio ridotti.
● Consapevolezza della macchina virtuale:L'MDS 9148T fornisce visibilità su tutte le macchine virtuali che accedono ai LUN di archiviazione nel tessuto.Questa funzionalità è disponibile attraverso HBA in grado di etichettare con priorità l'identificatore della macchina virtuale (VMID) su ogni fotogramma di Fibre ChannelLa consapevolezza della macchina virtuale può essere estesa ai servizi di tessuto intelligente come l'analisi1 per visualizzare le prestazioni di ogni flusso proveniente da ogni macchina virtuale nel tessuto.
● Tessuti programmabili:L'MDS 9148T fornisce potenti funzionalità di trasferimento di stato rappresentativo (REST) e Cisco NX-API per consentire una programmazione flessibile e rapida delle utility per il SAN.
● Gestione a pannello singolo:È possibile provvedere, gestire, monitorare e risolvere i problemi del MDS 9148T utilizzando Cisco Data Center Network Manager (DCNM), che attualmente gestisce l'intera suite di prodotti per data center Cisco.
● Tecnologia di avvio sicuro e anti-falsificazione:L'MDS 9148T utilizza hardware di bordo che protegge l'intero sistema da attacchi dannosi assicurando l'accesso a componenti critici come il bootloader, il caricatore di immagini di sistema,e interfaccia del Joint Test Action Group (JTAG).
Benefici architettonici della SAN
I nuovi switch in tessuto da 32 Gbps rispondono al fabbisogno di infrastrutture SAN altamente scalabili, virtualizzate e intelligenti negli ambienti dei data center di generazione attuale.L'industria è già pronta per la transizione verso gli switch fissi a 32 Gbps con la disponibilità di HBA a 32 Gbps e di array di archiviazione da parte dei fornitoriInoltre, man mano che gli array flash a bassa latenza e le implementazioni di virtualizzazione estremamente dense diventano più diffuse, ci si aspetta che gli switch fissi forniscano una connettività a 32 Gbps al core SAN.
Questa soluzione offre diversi importanti vantaggi:
● Consolidazione della porta del server:La domanda di switch a tessuto a 32 Gbps aumenterà man mano che la virtualizzazione a iperescala raddoppierà la densità di macchine virtuali per rack,aumento della necessità di porte HBA con larghezza di banda superiore per rack di server blade o standalone. Presto le porte HBA a 32 Gbps consolideranno l'attuale base installata HBA a 16 Gbps, con la necessità di aumentare la capacità del server nello stesso rack.offre una soluzione eccellente, e la flessibilità di aumentare da una base di 24 porti a 48 porti è un ulteriore vantaggio.
● Semplificazione:Attraverso il consolidamento, l'amministratore SAN può ridurre la complessità e semplificare la gestione.Un switch MDS 9148T a 32 Gbps con 48 porte in modalità N_Port ID Virtualization (NPIV) core con switch di canale in fibra che si collegano in modalità N_Port Virtualization (NPV), le porte dei dispositivi possono scalare in modo molto conveniente nel tempo senza aggiungere il carico di gestione degli switch NPV.La zonazione automatica facilita la zonazione automatica a zero contatto senza alcuna necessità di configurare la zonazione sui switch fissi a 32 Gbps che sono distribuiti in SAN indipendenti.
● Convergenza multiprotocol:I collegamenti a 32 Gbps beneficiano di una latenza inferiore rispetto ai collegamenti a bassa larghezza di banda, portando carichi di lavoro di archiviazione di prestazioni migliori alla tua matrice di archiviazione.Una maggiore larghezza di banda aiuta anche a garantire meno congestione ISL per i nuovi protocolli di archiviazione che dovrebbero essere disponibili su array di archiviazione collegati esternamente: ad esempio, NVMe su canale Fibre può coesistere sullo stesso collegamento dei carichi di lavoro SCSI esistenti.
● Dimensione e prestazioni:This fixed-form-factor switch supports the performance and scale required to deploy a dedicated and standalone Fibre Channel SAN connecting both initiators and targets without requiring any other switching infrastructure.
Compatibilità della piattaforma
Per informazioni dettagliate sulla compatibilità hardware e software nonché sull'interoperabilità dei prodotti, si rimanda alMatrice di interoperabilità degli interruttori della serie MDS 9000.
La tabella 1 elenca le specifiche per l'interruttore MDS 9148T 32 Gbps a 48 porte.
Supporto tecnico e manutenzione dei commutatori Cisco Ethernet
Cisco Ethernet Switch offre supporto tecnico e servizi ai clienti per garantire il massimo livello di soddisfazione.Il nostro personale altamente qualificato è disponibile 24/7/365 per fornire assistenza su una varietà di argomenti come l'installazione, risoluzione dei problemi, ottimizzazione e altro ancora.
Le nostre capacità di supporto tecnico e di assistenza includono:
Contattaci oggi per saperne di più sul supporto tecnico e sulle opzioni di servizio di Cisco Ethernet Switch.
Cisco Ethernet Switch Packaging e spedizione:
I switch Ethernet Cisco vengono spediti in scatole di cartone con più strati di bollino o schiuma per una protezione aggiuntiva.cavo di alimentazioneLa scatola deve essere chiaramente contrassegnata con il numero di modello e il numero di serie dell'interruttore.
La scatola deve essere sigillata con nastro adesivo e collocata in una scatola di trasporto più grande con sufficiente imbottitura per proteggere il contenuto durante il trasporto.La casella più grande deve anche essere etichettata con il numero di modello e il numero di serie dello switchDovrebbe inoltre contenere una bolletta di imballaggio con le informazioni di consegna del cliente.
