Dettagli:
|
| nome: | WS C3560CX 8TC S | Set di caratteristiche: | Base IP |
|---|---|---|---|
| Portos: | 8 x 10/100/1000 Gigabit Ethernet | Interfacce di tratta in salita: | 2 x 1G di rame più 2 x 1G di SFP |
| Garanzia: | 1 anno | Trasporti marittimi: | DHL&FeDex |
| Spedizione della larghezza di banda: | 16 GBP | Ram: | 512 MB |
| Pagamento: | TT/Paypal | ||
| Evidenziare: | 8 Port Compact Switch,Cisco Catalyst 8 Port Compact Switch |
||
I switch gestiti Gigabit Ethernet della serie Cisco Catalyst 3560-CX WS-3560CX-8TC-S sono composti da 8 porte Gigabit Ethernet, 2 collegamenti ascendenti Gigabit Ethernet RJ-45 e 2 collegamenti ascendenti SFP.

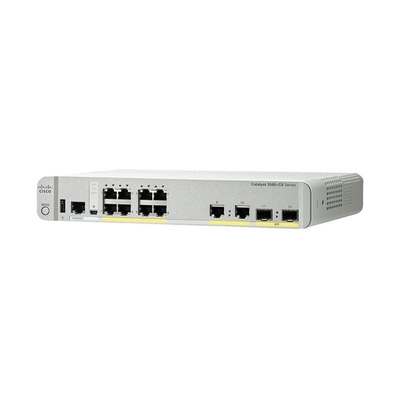

La figura 1 mostra l'aspetto di WS-C3560CX-8TC-S.
La tabella 1 mostra le specifiche rapide.
| Codice del prodotto | WS-3560CX-8TC-S |
| Set di caratteristiche | Base IP |
| Interfacce di collegamento superiore | 2 x 1G di rame più 2 x 1G di SFP |
| Portos | 8 x 10/100/1000 Gigabit Ethernet |
| Larghezza di banda di inoltro | 16 Gbps |
| Larghezza di banda di commutazione (capacità full-duplex) | 32 Gbps |
| RAM | 512 MB |
| Memoria flash | 128 MB |
| Dimensioni | 40,44 x 26,9 x 21,3 cm |
La figura 2 mostra il pannello anteriore del WS-C3560CX-8TC-S.
Nota:
| ① | Tasto di modalità | ⑤ | 8 x 10/100/1000 porte |
| ② | Porta USB di tipo A | ⑥ | 2 x 1G di rame |
| ③ | Port della console RJ-45 | ⑦ | Scatene per moduli SFP |
| ④ | Port USB mini-tipo B (console) | ⑧ | LED di commutazione |
· I LED di commutazione comprendono i LED SYST, STAT, SPEED e i LED della console.
La tabella 2 mostra le descrizioni dei tre LED.
| LED | Colore/modalità porta | Descrizione |
|
SYST (LED di sistema) |
Spegni | Il sistema non e' acceso. |
| Verde | Il sistema funziona normalmente. | |
| Ambrato | Il sistema riceve energia ma non funziona correttamente. | |
| Statistiche | Status del porto | Lo stato della porta, e' la modalità predefinita. |
| Velocità | Velocità della porta | La velocità di funzionamento della porta: 10, 100 o 1000 Mb/s. |
I LED della console mostrano quale porta della console è in uso.
Se si collega un cavo a una porta della console, lo switch utilizza automaticamente quella porta per la comunicazione con la console.
Nella tabella 3 è riportata la descrizione del LED della console.
| LED | Colore | Descrizione |
| Port della console RJ-45 | Verde |
La porta della console RJ-45 e' attiva. La porta USB-mini della console LED non è attiva. |
| Spegni |
Port non è attivo. La porta USB-mini della console e' attiva. |
|
| Port USB-mini console | Verde |
La porta USB-mini della console e' attiva. Il port LED della console RJ-45 non è attivo. |
| Spegni |
Port non è attivo. La porta della console RJ-45 e' attiva. |
La tabella 4 mostra alcuni cavi raccomandati.
| Modelli | Descrizioni |
| CAB-CONSOLE-USB | Cisco CAB-CONSOLE-USB Console Cable 6 ft con USB tipo A e mini-B |
| CAB-CONSOLE-RJ45 | Cisco CAB-CONSOLE-RJ45 Console Cable 6ft con RJ45 e DB9F |
| Modelli | WS-3560CX-8TC-S | WS-3560CX-8PC-S |
| Altri | 2 x 1G di rame più 2 x 1G di SFP | 2 x 1G di rame più 2 x 1G di SFP |
| Portos | 8 x 10/100/1000 Gigabit Ethernet | 8 x 10/100/1000 Gigabit Ethernet |
| Set di caratteristiche | Base IP | Base IP |
|
PoE Porte di uscita |
N/A | 8 PoE+ |
| Potenza POE disponibile | N/A | 240 W |
