Dettagli:
|
| Numero della parte: | ES0Z1B06ACS0 | Marchio: | HUAWEI |
|---|---|---|---|
| Prestazioni di spedizione: | 2,880 Mpps | Progettazione della ridondanza: | Supervisori, moduli di alimentazione, CMU, vassoi per ventilatori |
| USB: | Di sostegno | POE: | Di sostegno |
| Evidenziare: | Chassis Huawei S7706,Huawei S7706 Chassis ES0Z1B06ACS0,Huawei S7706 Chassis 2*SRUA |
||
ES0Z1B06ACS0 è il Huawei S7706 Basic Engine AC Bundle ((Compreso il telaio di assemblaggio non PoE, SRUA Main Board*2, 800W AC Power*2).

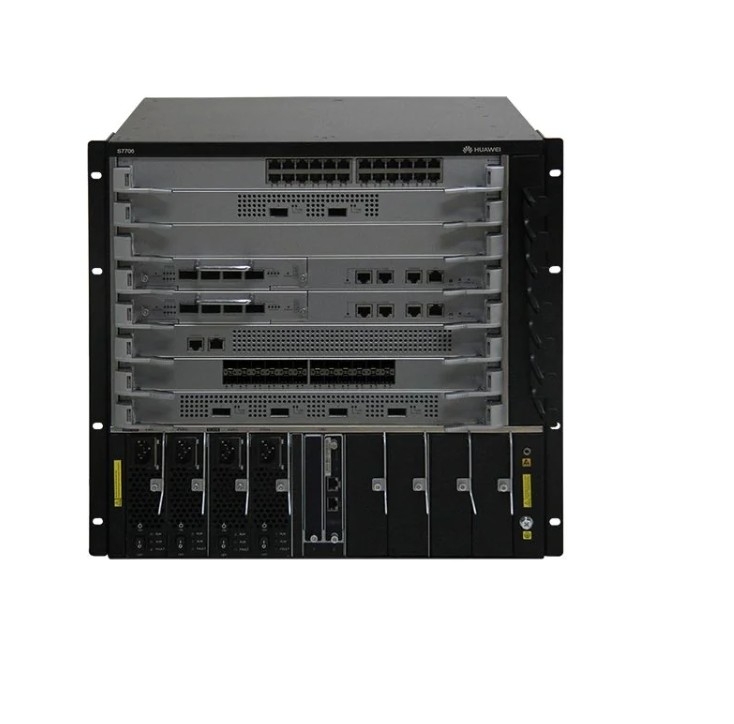

La figura 1 mostra l'aspetto di ES0Z1B06ACS0 (vista frontale).
La figura 2 mostra l'aspetto di ES0Z1B06ACS0 (vista posteriore).
La tabella 1 mostra le specifiche rapide.
| Codice del prodotto | ES0Z1B06ACS0 |
| Capacità di cambio | 30,84 Tbit/s |
| Prestazioni di spedizione | 2,880 Mpps |
| Progettazione della ridondanza | Supervisori, moduli di alimentazione, CMU, vassoi per ventilatori |
| Capacità di tampone | 200 ms per porta |
| Peso della confezione (kg) |
45.8 |
| Volume della confezione (m^3) |
0.247 |
| Dimensione dell' imballaggio (D*W*H mm) |
638*612*632 |
| Dimensione netta (D*W*H mm) |
489*442*442 |
La figura 2 mostra la struttura del telaio S7706 (vista frontale). ES0Z1B06ACS0 è il bundle di corrente alternata del motore di base Huawei S7706 ((Compreso il telaio di assemblaggio non PoE, SRUA Main Board*2, 800W AC Power*2),gli altri moduli o schede devono essere acquistati separatamente.
Nota:
| ① |
Sei schede di servizio, tra cui: Unità della piattaforma di servizi aperti Carta di interfaccia 100M Carta di interfaccia 1000M Carta di interfaccia GE/10GE Carta di interfaccia 10GE Carta di interfaccia 40GE Carta di interfaccia 40GE/100GE Carta di interfaccia 100GE Nota: Le schede supportate da uno switch dipendono dalla versione del software. |
| ② | Due MPU |
| ③ |
Un paio di supporti di montaggio Nota: I supporti di montaggio sono utilizzati per fissare il telaio nell'armadio. |
| ④ | Quattro moduli di alimentazione |
| ⑤ | Due unità di monitoraggio centralizzate EH1D200CMU00 |
| ⑥ |
Quattro moduli di alimentazione PoE nelle versioni precedenti a V200R006C00: Modulo di alimentazione a corrente alternata da 800 W Modulo di alimentazione CA di 2200 W In V200R006C00 e versioni successive: Modulo di alimentazione a corrente continua di 2200 W Modulo di alimentazione a corrente alternata da 800 W Modulo di alimentazione CA di 2200 W |
| ⑦ |
Vattone a terra Nota: La vite di messa a terra viene utilizzata per mettere a terra il telaio. |
| ⑧ |
Jack ESD anteriore Nota: Il terminale di terra di una cinghia ESD può essere inserito in questo jack. |
| ⑨ |
Strutture di gestione dei cavi Nota: Le cornici di gestione dei cavi sono utilizzate per indirizzare i cavi. |
La figura 3 mostra la struttura del telaio S7706 (vista posteriore). ES0Z1B06ACS0 è il bundle di corrente alternata del motore di base Huawei S7706 ((Compreso il telaio di assemblaggio non PoE, SRUA Main Board*2, 800W AC Power*2),gli altri moduli o schede devono essere acquistati separatamente.
Nota:
| ① | Due moduli di ventilatori |
| ② |
Jack ESD posteriore Nota: Il terminale di terra di una cinghia ESD può essere inserito in questo jack. |
| ③ |
Filtro dell'aria Nota: Il filtro dell'aria impedisce alla polvere di entrare nel telaio. |
| ④ |
Un paio di maniglie rimovibili Nota: Puoi installare queste maniglie su due lati del telaio per sollevare il telaio. |
La tabella 2 mostra gli elementi raccomandati per l'ES0Z1B06ACS0.
| Modello | Descrizione |
| Modulo di alimentazione CA | |
| W2PSA0800 | Modulo di alimentazione a corrente alternata da 800W ((Nero) |
| PAC-2200WF | Modulo di alimentazione CA di 2200 W |
| Modulo di alimentazione a corrente continua | |
| W2PSD2200 | Modulo di alimentazione a corrente continua da 2200 W (Nero) |
| ES02PSD16 | Modulo di alimentazione a corrente continua da 1600 W (Nero) |
| Trasmettitore ottico FE-SFP | |
| SFP-FE-SX-MM1310 | Trasmettitore ottico, SFP, 100M/155M, modulo multi-modo ((1310nm, 2km, LC) |
| L'espressione "S" deve essere espressa come: | Trasmettitore ottico, eSFP, 100M/155M, modulo monomodo ((1310nm, 15km, LC) |
| S-SFP-FE-LH40-SM1310 | Trasmettitore ottico, eSFP, FE, modulo monomodo ((1310nm, 40km, LC) |
| Trasmettitore ottico GE-SFP | |
| L'e-SFP-GE-SX-MM850 | Trasmettitore ottico, eSFP, GE, modulo multi-modo ((850nm, 0,55km, LC) |
| SFP-GE-LX-SM1310 | Trasmettitore ottico, eSFP, GE, modulo monomodo ((1310nm, 10km, LC) |
| S-SFP-GE-LH40-SM1310 | Trasmettitore ottico, eSFP, GE, modulo monomodo ((1310nm, 40km, LC) |
| S-SFP-GE-LH40-SM1550 | Trasmettitore ottico, eSFP, GE, modulo monomodo ((1550nm, 40km, LC) |
| Trasmettitore ottico 10G-SFP+ | |
| SFP-10G-USR | Trasmettitore ottico 10GBase-USR, SFP+, 10G, modulo multi-modo ((850nm, 0,1km, LC) |
| OMXD30000 | Trasmettitore ottico, SFP+, 10G, modulo multi-modo ((850nm, 0.3km, LC) |
| OSX010000 | Trasmettitore ottico, SFP+, 10G, modulo monomodo ((1310nm, 10km, LC) |
| Trasmettitore ottico 40GE CFP | |
| CFP-40G-SR4 | Trasmettitore ad alta velocità CFP-40G-SR4, CFP,40G,modulo multimodo ((850nm,4*10G,0.1 km, MPO) |
| CFP-40G-LR4 | Trasmettitore ad alta velocità, CFP, 40G, modulo monomodo (banda 1310nm),41.25G, 10km, linea di comando) |
|
|
Trasmettitore ad alta velocità, CFP, 40G, modulo monomodo (banda 1310nm),41.25G, 40km, LC dritto) |
| 40GE QSFP+ trasmettitore ottico | |
| QSFP-40G-eSR4 | Trasmettitore ottico 40GBase-eSR4, QSFP+, 40G, multi-mode (850nm,0.3km,MPO) ((Conneggere a quattro trasmettitori ottici SFP+) |
| QSFP-40G-ER4 | Trasmettitore ottico 40GBase-ER4, QSFP+, 40G, modulo mono-modo (1310nm,40km,LC) |
| Trasmettitore ottico 100GE CFP | |
|
|
Trasmettitore ad alta velocità, CFP, 100G, modulo multimodo ((850nm, 10*10G,0.1 km, MPO) |
|
|
CFP, 100G, modulo monomodo ((banda 1310nm, 4*25G, 10km, LC stretta) |
|
|
Trasmettitore ad alta velocità, CFP, 100G, modulo a modalità singola ((banda 1310nm, 4*25G, 40km, LC stretta) |
| Trasmettitore in rame GE | |
| SFP-1000BaseT | Trasmettitore elettrico,SFP,GE,Modulo di interfaccia elettrica ((100m,RJ45) |
| Carta di interfaccia 100GE | |
| ES1D2C02FEE0 | Huawei 2-Port 100GBASE-X Interface Card (EE,CFP)ES1D2C02FEE0 |
| Carta di interfaccia 10GE | |
| ES1D2X40SFC0 | 40 porte 10GBASE-X Interface Card ((FC,SFP+) |
| ES1D2X16SSC2 | Huawei 16-Port 10GBASE-X Interface Card (SC,SFP+)ES1D2X16SSC2 |
| Unità di controllo principale | |
| ES0D00MCUA00 | S7703 Unità di controllo principale A |
| Modulo del ventilatore | |
| ES0E2FBX | S7700 Cassa ventilatore ad ampia tensione |
La tabella 3 mostra il confronto tra ES0Z1B06ACS0, ES0Z1B03ACS0 ed ES0Z1B12ACS0.
| Codice del prodotto | ES0Z1B06ACS0 | ES0Z1B03ACS0 | ES0Z1B12ACS0 |
| Capacità di cambio | 30,84 Tbit/s | 1.92 Tbit/s | 30,84 Tbit/s |
| Prestazioni di spedizione | 2,880 Mpps | 1,440 Mpps | 2,880 Mpps |
| Progettazione della ridondanza | Supervisori, moduli di alimentazione, CMU, vassoi per ventilatori | Supervisori, moduli di alimentazione, CMU, vassoi per ventilatori | Supervisori, moduli di alimentazione, CMU, vassoi per ventilatori |
| Capacità di tampone | 200 ms per porta | 200 ms per porta | 200 ms per porto |
| Peso della confezione (kg) |
45.8 | 21.8 | 56.1 |
| Volume della confezione (m^3) |
0.247 | 0.124 | 0.322 |
| Dimensione dell' imballaggio (D*W*H mm) |
638*612*632 | 652*595*322 | 810*650*610 |
| Dimensione netta (D*W*H mm) |
489*442*442 | 489*442*175 | 489*442*664 |
