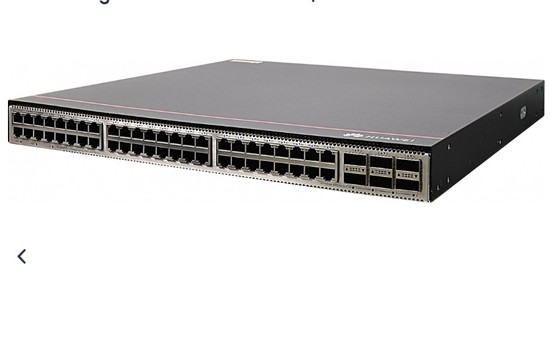

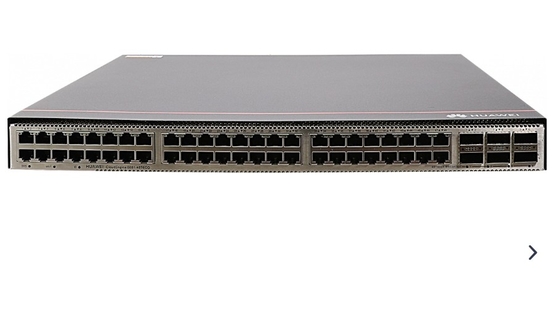

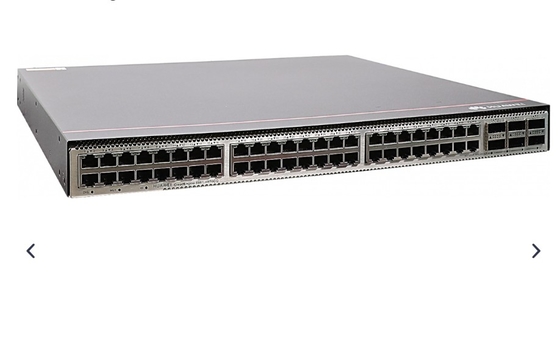

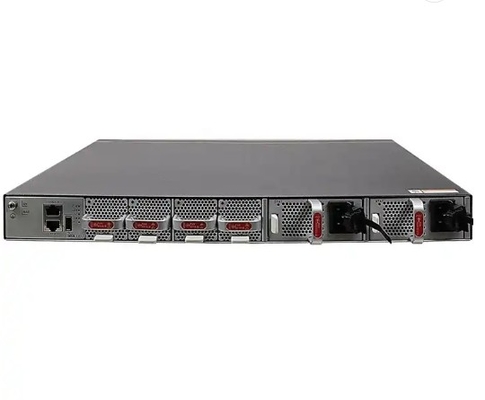

CE6881-48T6CQ-B 48*10G SFP+ 6*100G QSFP28 2*AC Port di alimentazione Inetto d'aria laterale

CE6881-48T6CQ-B Specifica

Articolo

Descrizione

Specificità fisiche

• Dimensioni (H x W x D)
• Dimensioni di base (escluse le parti sporgenti dal corpo): 43,6 mm x 442,0 mm x 420,0 mm (1,72 pollici x 17,4 pollici x 16,5 pollici)
• Dimensioni massime (la profondità è la distanza dalle porte sul pannello anteriore alla maniglia sul pannello posteriore): 43,6 mm x 442,0 mm x 446,1 mm (1,72 pollici x 17,4 pollici x 17,6 pollici)

Parametri ambientali

Temperatura

• Temperatura di funzionamento: da 0°C a 40°C (32°F a 104°F) ad un'altitudine di 0-1800 m (0-5906 ft)

Nota:

Quando l'altitudine è di 1800-5000 m (5096-16404 ft), la temperatura operativa più alta si riduce di 1 ° C (1.8 ° F) ogni volta che l'altitudine aumenta di 220 m (722 ft).

• Temperatura di conservazione: -40°C a +70°C (-40°F a +158°F)

Umidità relativa

5% RH a 95% RH, non condensante

Altezza

< 5000 m (16404 ft)

Rumore (pressione sonora, 27°C)

• Flusso d'aria da retro a fronte: < 57 dBA
• Flusso d'aria da davanti a dietro: < 58 dBA

Specifiche di potenza

Tipo di fonte di alimentazione

AC/DC/HVDC

Input di potenza CA

• Intervallo di tensione di ingresso nominale: da 100 V AC a 240 V AC, 50/60 Hz
• Intervallo massimo di tensione di ingresso: da 90 V AC a 290 V AC, da 47 Hz a 63 Hz

Input di corrente continua

• Intervallo di tensione nominale: da -48 V DC a -60 V DC
• Intervallo di tensione massima: da -38,4 V DC a -72 V DC

Input di corrente continua ad alta tensione

• Modulo di alimentazione a corrente continua di 600 W AC&240 V (serie PAC600S12):
• Intervallo di tensione nominale: 240 V DC
• Intervallo massimo di tensione: da 190 V a 290 V di corrente continua
• Modulo di alimentazione DC ad alta tensione da 1200 W (serie PHD1K2S12):
• Intervallo di tensione nominale: da 240 V DC a 380 V DC
• Intervallo di tensione massima: da 190 V a 400 V di corrente continua

Corrente di ingresso nominale

• Modulo di alimentazione a corrente continua di 600 W AC&240 V (serie PAC600S12):
• 8 A (100 V AC a 240 V AC)
• 4 A (240 V DC)
• Modulo di alimentazione a corrente continua di 1000 W (serie PDC1000S12): 30 A (da -48 V a -60 V)
• Modulo di alimentazione DC ad alta tensione da 1200 W (serie PHD1K2S12): 8 A

Consumo di potenza del telaio

Consumo di potenza massimo

349 W

Consumo tipico di energia

• 194 W (100% di throughput, cavi ad alta velocità SFP+ su 48 porte e cavi ad alta velocità QSFP28 su 6 porte, doppi moduli di potenza)
• 240 W (100% di throughput, moduli ottici a corta distanza su tutte le porte ottiche, moduli a doppia potenza)

Dissipazione termica del telaio

Dissipazione termica massima

1191 BTU/ora

Dissipazione di calore tipica

• 662 BTU/h (100% di throughput, cavi ad alta velocità SFP+ su 48 porte e cavi ad alta velocità QSFP28 su 6 porte, doppi moduli di potenza)
• 819 BTU/ora (100% di throughput, moduli ottici a corta distanza su tutte le porte ottiche, moduli a doppia potenza)

Protezione contro le sovratensioni

Modulo di alimentazione:

• AC: 6 kV in modalità comune e 6 kV in modalità differenziale
• CC: 4 kV in modalità comune e 2 kV in modalità differenziale
• HVDC: 4 kV in modalità comune e 2 kV in modalità differenziale

Dissipazione del calore

Modalità di dissipazione del calore

raffreddamento dell'aria

Flusso d'aria

Fabbricazione di apparecchiature per il controllo delle emissioni di carbonio

Affidabilità e disponibilità

Modulo di alimentazione di riserva

1+1 di supporto

Modulo di supporto del ventilatore

Il dispositivo supporta quattro moduli di ventilatore collegati che funzionano in modalità standby calda.Si consiglia di sostituire il modulo del ventilatore difettoso immediatamente.

Swap a caldo

supporto da tutti i moduli di alimentazione e i moduli dei ventilatori

Tempo medio tra i guasti (MTBF)

45.9 anni

Tempo medio di riparazione (MTTR)

1.57 ore

Disponibilità

0.9999960856

Specifiche tecniche

Processore

1.4 GHz, a quattro nuclei

Memoria DRAM

4 GB

Non Flash

64 MB

NAND Flash

4 GB

Stack

Porta di servizio a supporto della funzione di impilazione

Porte ottiche 10GE e 100GE

Certificazione

• Rispetto delle norme di sicurezza
• Conformità alle norme EMC
• Rispetto delle norme ambientali
