C9200-48T-E Visualizzazione
C9200-48T-EE' il Catalyst 9200 48-port Data Switch, con software Network Essentials.Gli switch della serie Cisco Catalyst 9200 estendono la potenza della rete basata sull'intento e l'innovazione hardware e software di Catalyst 9000 a un set più ampio di implementazioni. Con il suo pedigree di famiglia, gli switch della serie Catalyst 9200 offrono semplicità senza compromessi C è sicuro, sempre acceso e IT semplificato.
Specificità rapida
La tabella 1 mostra le specifiche veloci.
| Modello |
C9200-48T-E |
| Connessioni verso il basso totale 10/100/1000 o PoE+ porte in rame |
Dati su 48 porte |
| Configurazione dell' uplink |
Opzioni di uplink modulare |
| Fornitore primario di corrente alternata predefinito |
PWR-C6-125WAC |
| Ventilatori |
FRU ridotti |
| Software |
Applicazioni di rete essenziali |
| Larghezza di banda di impilazione |
160 Gbps |
| DRAM |
4 GB |
| Flash |
4 GB |
| Capacità di scambio |
176 Gbps |
| Tasso di spedizione |
261.9 Mpps |
| Dimensioni del telaio |
10,73 x 17,5 x 13,8 pollici
4.4 x 44,5 x 35,0 cm
|
Dettagli del prodotto
La serie Catalyst 9200 fornisce queste caratteristiche:
- ● Fino a 48 porte con piena capacità Power over Ethernet Plus (PoE+)
- ● Resilienza con unità sostitutive (FRU) e alimentatori ridondanti, ventilatori e collegamenti modulari
- ● Opzioni flessibili di downlink con dati o PoE+
- ● Efficienza operativa con supporto per l'impilazione di backplane, con larghezza di banda fino a 160 Gbps
- ● UADP 2.0 Mini con CPU integrata offre ai clienti una scala ottimizzata con una migliore struttura dei costi
- ● Sicurezza migliorata con crittografia AES-128 MACsec, segmentazione basata su policy e sistemi affidabili
- ● Capacità di livello 3, inclusi OSPF, EIGRP, ISIS, RIP e accesso di routing
- ● Monitoraggio avanzato della rete con Full Flexible NetFlow
- ● Cisco Software-Defined Access (SD-Access):
- ● Operazioni e implementazioni semplificate con automazione basata su policy da edge a cloud gestite con Cisco Identity Services Engine (ISE)
- ● Assicurazione della rete e miglioramento del tempo di risoluzione tramite Cisco DNA Center
- ● Plug and Play (PnP) abilitato: un'offerta semplice, sicura, unificata e integrata per facilitare l'introduzione di nuovi dispositivi di filiali o campus o gli aggiornamenti di una rete esistente
- ● Cisco IOS XE: un sistema operativo basato su licenze comuni per la famiglia di prodotti Cisco Catalyst 9000 aziendale con supporto per programmabilità basata su modelli e streaming
- ● ASIC con pipeline programmabile e capacità di micro-motore, insieme a allocazione configurabile basata su template di inoltro di livello 2 e livello 3, liste di controllo di accesso (ACL),e qualità del servizio (QoS) di telemetria
Prodotti supportati
La tabella 2 mostra i prodotti raccomandati.
| Moduli di rete |
| Numero del prodotto |
Descrizione del prodotto |
| C9200-NM-4G |
Modulo di rete Catalyst 9200 4 x 1GE |
| C9200-NM-4X |
Modulo di rete Catalyst 9200 4 x 10GE, di ricambio |
| C9200-NM-BLANK |
Catalyst 9200 BLANK Modulo di rete |
| Kit e cavi StackWise-80 e StackWise-160 |
| Numero del prodotto |
Descrizione del prodotto |
| C9200-STACK-KIT= |
C9200 Ricambi per kit di imballaggio |
| C9200L-STACK-KIT= |
C9200L Kit di stacking di ricambio |
| STACK-T4-50CM |
Cavo di impilamento di tipo 3 di 50 cm |
| STACK-T4-1M |
1M Cavo di impilamento di tipo 3 |
| STACK-T4-3M |
3M Cavo di impilamento di tipo 3 |
| Forniture di alimentazione |
| Numero del prodotto |
Descrizione del prodotto |
| PWR-C6-125WAC/2 |
125WAC alimentazione di riserva |
Confronto con articoli simili
La tabella 3 illustra il confronto.
| Modello |
Descrizione |
| C9200-48T-A |
Catalyst 9200 48-port Data Switch, vantaggio di rete |
| C9200-48T-E |
Catalyst 9200 48-port Data Switch, componenti essenziali della rete |
| C9200-48P-A |
Catalyst 9200 48-port PoE+ Switch, vantaggio di rete |
| C9200-48P-E |
Catalyst 9200 48-port PoE+ Switch, Network Essentials |
Ulteriori informazioni
Ha qualche domanda sul Cisco C9200-48T-E?
Contattaci ora tramiteChat dal vivooSales@router-switch.com.

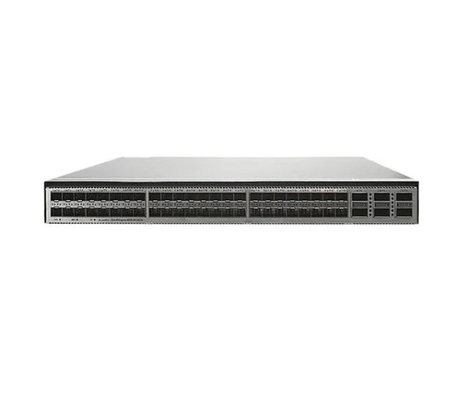

CE6881-48S6CQ-B Visualizzazione
CloudEngine 6800 è ben adatto sia ai livelli di core che di aggregazione ed è pienamente compatibile con gli switch delle serie CloudEngine 16800 e 12800, consentendo alle aziende di costruireaperto, e reti sicure.
Specchi veloci
La tabella 1 mostra le specifiche rapide.
| Codice del prodotto |
CE6881-48S6CQ-B |
| Processore |
1.4 GHz, a quattro nuclei |
| Memoria DRAM |
4 GB |
| Non Flash |
64 MB |
| NAND Flash |
4 GB |
| Tempo medio tra i guasti (MTBF) |
45.9 anni |
| Tempo medio di riparazione (MTTR) |
1.57 ore |
| Disponibilità |
0.9999960856 |
| Swap a caldo |
supporto da tutti i moduli di alimentazione e i moduli dei ventilatori |
Transceiver supportati
La tabella 2 mostra i modelli raccomandati.
| Modello |
Descrizione |
| OMXD30000 |
Trasmettitore ottico HuaweiOMXD30000, SFP+, 10G, modulo multi-modo (850nm, 0,3km, LC) |
| SFP-GE-LX-SM1310 |
Trasmettitore ottico, eSFP, GE, modulo monomodo (1310nm, 10km, LC) |
| OMXD30009 |
Trasmettitore, QSFP+, 1310nm, 41.25Gbps, -7dBm, 2.3dBm, -11.5dBm, LC, SMF, 10 |
| Fabbricazione di apparecchiature per il controllo delle emissioni |
Trasmettitore ottico, eSFP, GE, modulo multi-mode (850nm,0.5 km, LC) |
CE6881-48S6CQ-B Specifica
CE6881-48S6CQ-B Specifica
|
| Articolo |
Descrizione |
| Specificità fisiche |
- Dimensioni (H x W x D)
- Dimensioni di base (escluse le parti sporgenti dal corpo): 43,6 mm x 442,0 mm x 420,0 mm (1,72 pollici x 17,4 pollici x 16,5 pollici)
- Dimensioni massime (la profondità è la distanza dalle porte sul pannello anteriore alla maniglia sul pannello posteriore): 43,6 mm x 442,0 mm x 446,1 mm (1,72 pollici x 17,4 pollici x 17,6 pollici)
|
| Parametri ambientali |
Temperatura |
- Temperatura di funzionamento: da 0°C a 40°C (32°F a 104°F) ad un'altitudine di 0-1800 m (0-5906 ft)
Nota:
Quando l'altitudine è di 1800-5000 m (5096-16404 ft), la temperatura operativa più alta si riduce di 1 ° C (1.8 ° F) ogni volta che l'altitudine aumenta di 220 m (722 ft).
- Temperatura di conservazione: -40°C a +70°C (-40°F a +158°F)
|
| Umidità relativa |
5% RH a 95% RH, non condensante |
| Altezza |
< 5000 m (16404 ft) |
| Rumore (pressione sonora, 27°C) |
- Flusso d'aria da retro a fronte: < 57 dBA
- Flusso d'aria da davanti a dietro: < 58 dBA
|
| Specifiche di potenza |
Tipo di fonte di alimentazione |
AC/DC/HVDC |
| Input di potenza CA |
- Intervallo di tensione di ingresso nominale: da 100 V AC a 240 V AC, 50/60 Hz
- Intervallo massimo di tensione di ingresso: da 90 V AC a 290 V AC, da 47 Hz a 63 Hz
|
| Input di corrente continua |
- Intervallo di tensione nominale: da -48 V DC a -60 V DC
- Intervallo di tensione massima: da -38,4 V DC a -72 V DC
|
| Input di corrente continua ad alta tensione |
- Modulo di alimentazione a corrente continua di 600 W AC&240 V (serie PAC600S12):
- Intervallo di tensione nominale: 240 V DC
- Intervallo massimo di tensione: da 190 V a 290 V di corrente continua
- Modulo di alimentazione DC ad alta tensione da 1200 W (serie PHD1K2S12):
- Intervallo di tensione nominale: da 240 V DC a 380 V DC
- Intervallo di tensione massima: da 190 V a 400 V di corrente continua
|
| Corrente di ingresso nominale |
- Modulo di alimentazione a corrente continua di 600 W AC&240 V (serie PAC600S12):
- 8 A (100 V AC a 240 V AC)
- 4 A (240 V DC)
- Modulo di alimentazione a corrente continua di 1000 W (serie PDC1000S12): 30 A (da -48 V a -60 V)
- Modulo di alimentazione DC ad alta tensione da 1200 W (serie PHD1K2S12): 8 A
|
| Consumo di potenza del telaio |
Consumo di potenza massimo |
349 W |
| Consumo tipico di energia |
- 194 W (100% di throughput, cavi ad alta velocità SFP+ su 48 porte e cavi ad alta velocità QSFP28 su 6 porte, doppi moduli di potenza)
- 240 W (100% di throughput, moduli ottici a corta distanza su tutte le porte ottiche, moduli a doppia potenza)
|
| Dissipazione termica del telaio |
Dissipazione termica massima |
1191 BTU/ora |
| Dissipazione di calore tipica |
- 662 BTU/h (100% di throughput, cavi ad alta velocità SFP+ su 48 porte e cavi ad alta velocità QSFP28 su 6 porte, doppi moduli di potenza)
- 819 BTU/ora (100% di throughput, moduli ottici a corta distanza su tutte le porte ottiche, moduli a doppia potenza)
|
| Protezione contro le sovratensioni |
Modulo di alimentazione:
- AC: 6 kV in modalità comune e 6 kV in modalità differenziale
- CC: 4 kV in modalità comune e 2 kV in modalità differenziale
- HVDC: 4 kV in modalità comune e 2 kV in modalità differenziale
|
| Dissipazione del calore |
Modalità di dissipazione del calore |
raffreddamento dell'aria |
| Flusso d'aria |
Fabbricazione di apparecchiature per il controllo delle emissioni di carbonio |
| Affidabilità e disponibilità |
Modulo di alimentazione di riserva |
1+1 di supporto |
| Modulo di supporto del ventilatore |
Il dispositivo supporta quattro moduli di ventilatore collegati che funzionano in modalità standby calda.Si consiglia di sostituire il modulo del ventilatore difettoso immediatamente. |
| Swap a caldo |
supporto da tutti i moduli di alimentazione e i moduli dei ventilatori |
| Tempo medio tra i guasti (MTBF) |
45.9 anni |
| Tempo medio di riparazione (MTTR) |
1.57 ore |
| Disponibilità |
0.9999960856 |
| Specifiche tecniche |
Processore |
1.4 GHz, a quattro nuclei |
| Memoria DRAM |
4 GB |
| Non Flash |
64 MB |
| NAND Flash |
4 GB |
| Stack |
Porta di servizio a supporto della funzione di impilazione |
Porte ottiche 10GE e 100GE |
| Certificazione |
- Rispetto delle norme di sicurezza
- Conformità alle norme EMC
- Rispetto delle norme ambientali
|
C9200-48T-E Specifica
C9200-48T-E Specifiche
|
| Specifiche di prestazione |
| Reti virtuali |
4 per il C9200-24T,C9200-24P, C9200-48T, C9200-48P, C9200- 24PXG, C9200-48PXG, C9200-48PL
32 per C9200-24PB, C9200-48PB
|
| Larghezza di banda di impilazione |
160 Gbps |
| Numero totale di indirizzi MAC |
32,000 |
| Numero totale di percorsi IPv4 (ARP più percorsi appresi) |
14, 000 (10.000 rotte dirette e 4.000 rotte indirette) |
| Entrate di routing IPv4 |
4,000 |
| Entrate di routing IPv6 |
2,000 |
| Scala di routing multicast |
1,000 |
| Entrate della scala QoS |
1,000 |
| Entrate della scala ACL |
1,600 |
| Buffer di pacchetti per SKU |
6 MB di buffer per modelli Gigabit Ethernet a 24 o 48 porte, 12 MB di buffer per modelli multigigabit a 24 o 48 porte |
| Entrate di flusso netto flessibile (FNF) |
16,000 flussi su modelli Gigabit Ethernet a 24 e 48 porte |
| DRAM |
4 GB |
| Flash |
4 GB |
| Identificatori VLAN |
4096 |
| Instanze PVST |
128 |
Port virtuali STP
(porta *VLAN) per PVST |
13,000 |
Port virtuali STP
(Port *VLAN) per MST |
13,000 |
| Interfacce virtuali commutate totali (SVI) |
512 |
| Fabbricazione a partire da prodotti della voce 8528 |
9198 byte |
| Larghezza di banda wireless per switch |
Fino a 48 Gbps su modelli Gigabit Ethernet a 24 porte e a 48 porte |
| Scala di legame IP SGT |
8K |
| Numero di collegamenti IPv4 |
8K |
| Numero di polizze SGT/DGT |
2K |
| Numero di sessioni del SXP |
200 |
| Specifiche di larghezza di banda |
| Capacità di scambio |
176 Gbps |
| Capacità di commutazione con impilamento |
336 Gbps |
| Tasso di spedizione |
130.95 Mpps |
| Tasso di spedizione con stacking |
250 Mpps |
| Dimensioni del telaio |
1.73 x 17.5 x 13.8 pollici |
| Peso |
11.02 libbre |
| Tempo medio tra i guasti (ore) |
|
