RRU3959/BBM/BYE/BPD Un'unità radio esterna a distanza alimentata da una corrente armadio

Visualizzazione

Visualizzazione e funzione

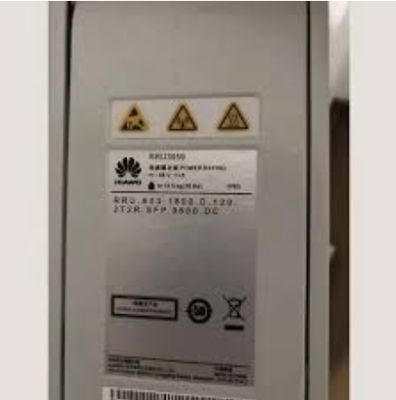

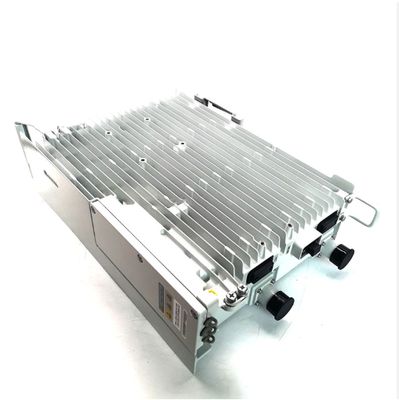

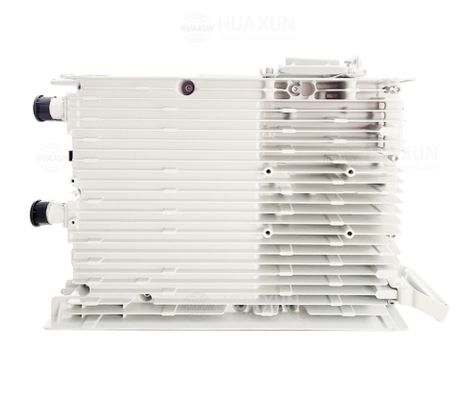

• Il RRU3959 (e il RRU3959w) è ununità radio esterna a distanza(RRU) utilizzati nelle architetture delle stazioni base distribuite.

• Gestisce le funzioni RF: modulazione, demodulazione, combinazione/divisione della banda base e dei segnali RF.

• Utilizza tecniche di radio definite da software (SDR), consentendo configurazioni di modalità (multi-mode, multi-band) tramite software.

• Ha un doppio trasmettitore / doppio ricevitore per aumentare la potenza / capacità di output.

• Porti fisici e di interfaccia
  Dal quadro 1-1:

  • Porte RF: 2 × connettori DIN (al sistema di antenne)

  • Porti CPRI: 2 × connettori DLC (connessione alla BBU)

  • Porta di alimentazione: 1 connettore femminile (tipo press fit senza attrezzatura) alimentato a corrente continua di 48 V (intervallo di tensione da 36 V a 57 V)

  • Porta RET: 1 × DB9 (per unità di controllo remoto, RCU)

  • Porta di allarme: 1 × DB15 (per allarmi esterni)

  bande di frequenza / IBW
  Dalle tabelle delle specifiche di frequenza:

  Variante / tipo	RX (MHz)	TX (MHz)	IBW (MHz)
  RRU3959 P900	890 915	935 960	25
  RRU3959 E900	880 915	925 960	35
  RRU3959 1800	1710 ¢ 1785	1805 ️ 1880	45
  RRU3959 2100	1920 ️ 1980	2110 2170	60
  RRU3959w 1800	1710 ¢ 1785	1805 ️ 1880	75

  Capacità (modo singolo / multi-modo)

  • InModalità GSM(900 / 1800), RRU3959 / 3959w supporta fino a 8 TRX.

  • InUMTS(in modalità 900 / 2100):
    • Senza MIMO: fino a 6 vettori
    • Con MIMO: fino a 4 vettori

  • InLTE (FDD)modalità:
    • RRU3959 (1800 MHz) supporta 2 vettori (larghezza di banda 1.4, 3, 5, 10, 15, 20 MHz)
    • RRU3959 (2100 MHz) supporta 4 vettori (larghezza di banda 5, 10, 15, 20 MHz)
    • RRU3959w supporta 2 vettori LTE (5, 10, 15, 20 MHz)

  • Sono supportate combinazioni multi-modo (GSM + UMTS, GSM + LTE, UMTS + LTE, ecc.) (entro i limiti della banda)

  Sensibilità del ricevitore
  Dalla tabella di sensibilità (tabella 2-4)

  • GSM 900: 113,7 dBm (1-way), 116,5 dBm (2-way), 119,2 dBm (teorico)

  • GSM 1800: 114,0 dBm (1-way), 116,8 dBm (2-way), 119,5 dBm (teorico)

  • UMTS 900: 125,8 / 128,6 / 131,3 dBm

  • UMTS 2100: 126,1 / 128,9 / 131,6 dBm

  • LTE (FDD):
    • 900: ¥106,3 / ¥109,1 / ¥111,8 dBm
    • 1800: ¥106,6 / ¥109,4 / ¥112,1 dBm
    • 2100: ¥106,9 / ¥109,7 / ¥112,4 dBm

  Potenza di uscita
  Dalle varie tabelle e note di potenza di uscita tipica:

  • In modalità GSM (900 / 1800), il massimo per vettore è di 60 W (soggetto a licenza).

  • In condizioni di altitudine, l'output è declassato: a 3.500 m → 1 dB; a 4.500 m → 2 dB.

  • Per i carrier dual LTE, si raccomanda l'adeguamento della densità spettrale di potenza (PSD) (vale a dire pari potenza per larghezza di banda).

  • L'output “tipico” per vettore dipende dalla modalità (GSM, UMTS, LTE) e dal numero di vettori (cfr. tabelle del documento)

  Consumo di energia e input

  • Input: ¥48 V di corrente continua (¥36 V a ¥57 V)

  • Il RRU3959 / RRU3959w supporta l'alimentazione AC tramite modulo AC/DC esterno o modulo OPM15M.

  • I valori tipici e massimi del consumo di energia sono misurati a 25 °C; la variazione del carico influenza il consumo.

  Ambientale e altre specifiche

  • È progettato per l'installazione all'aperto, vicino alle antenne.

  • La temperatura di funzionamento, la protezione, le dimensioni meccaniche, ecc. fanno parte della specifica completa, ma non ho estratto tutto dalle fonti che ho esaminato.
