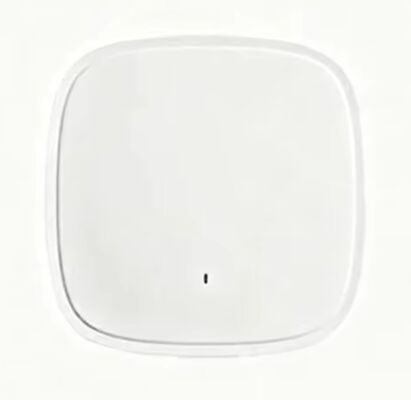

Punto di accesso 9120AX, antenne interne; Wi-Fi 6; MIMO 4x4:4, dominio H C9120AXI-H

AIR-CT8540-K9

AIR-CT8540-1K-K9

C9800-40-K9

C9800-80-K9

Specifiche C9120AXI-H

. Cs Unified Wireless Network Software Release 8.9.x o successiva

. Cs IOS ® XE Software Release 16.11 con AP Device Pack, o successiva

. Controller wireless serie Cs Catalyst 9800

. Controller wireless serie Cs 3500, 5520 e 8540 e Controller wireless virtuale Cs

. 4x4 MIMO con quattro flussi spaziali

. Maximal Ratio Combining (MRC)

. Beamforming 802.11n e 802.11a/g

. Canali a 20 e 40 MHz

. Velocità dati PHY fino a 890 Mbps (40 MHz con 5 GHz e 20 MHz con 2,4 GHz)

. Aggregazione pacchetti: A-MPDU (trasmissione e ricezione), A-MSDU (trasmissione e ricezione)

. 802.11 Dynamic Frequency Selection (DFS)

. Supporto Cyclic Shift Diversity (CSD)

. 4x4 downlink MU-MIMO con quattro flussi spaziali

. MRC

. Beamforming 802.11ac

. Canali a 20, 40, 80 e 160 MHz

. Velocità dati PHY fino a 3,47 Gbps (160 MHz con 5 GHz)

. Aggregazione pacchetti: A-MPDU (trasmissione e ricezione), A-MSDU (trasmissione e ricezione)

. 802.11 DFS

. Supporto CSD

. 4x4 downlink MU-MIMO con quattro flussi spaziali

. Uplink/downlink OFDMA

. TWT

. BSS coloring

. MRC

. Beamforming 802.11ax

. Canali a 20, 40, 80 e 160 MHz

. Velocità dati PHY fino a 5,38 Gbps (160 MHz con 5 GHz e 20 MHz con 2,4 GHz)

. Aggregazione pacchetti: A-MPDU (trasmissione e ricezione), A-MSDU (trasmissione e ricezione)

. 802.11 DFS

. Supporto CSD

Radio flessibile (sia a 2,4 GHz che a 5 GHz)

. 2,4 GHz, guadagno di picco 4 dBi, antenna interna, omnidirezionale in azimut

. 5 GHz, guadagno di picco 5 dBi, antenna interna, omnidirezionale in azimut

Radio dedicata a 5 GHz

. 5 GHz, guadagno di picco 4 dBi, antenna interna, omnidirezionale in azimut

. Gli Access Point Cs Catalyst 9120E sono certificati per l'uso con guadagni di antenna fino a 6 dBi (2,4 GHz e 5 GHz)

. Gli Access Point Cs Catalyst 9120P sono certificati per l'uso con guadagni di antenna fino a 13 dBi (2,4 GHz e 5 GHz) con l'antenna AIR-ANT2513-P4M-N=

. Cs offre la più ampia selezione di antenne del settore, offrendo una copertura ottimale per una varietà di scenari di implementazione

. Supporta antenne autoidentificabili (SIA) su una porta RP-TNC

. Disponibile solo sui modelli 9120E e 9120P

. Connettore multi RF compatto con interfaccia DART

. Richiede il connettore antenna intelligente AIR-CAB002-DART-R= da 2 piedi se utilizzato con antenne con connettore RP-TNC

. Richiesto quando si esegue la radio flessibile come seconda radio di servizio a 5 GHz o come radio di monitoraggio della sicurezza wireless

. 1x 100, 1000, 2500 Multigigabit Ethernet (RJ-45) – IEEE 802.3bz

. Porta console di gestione (RJ-45)

. USB 2.0 @ 3,75 W (abilitata tramite software futuro)

. 802.3at Power over Ethernet Plus (PoE+), 802.3bt Cs Universal PoE (Cs UPOE+, Cs UPOE ®)

. Iniettore di alimentazione Cs, AIR-PWRINJ6=

. 802.3af PoE

. Iniettore di alimentazione Cs, AIR-PWRINJ5= (Nota: questo iniettore supporta solo 802.3af)

Cs Catalyst 9120AXI

. Temperatura di non funzionamento (stoccaggio): da -22° a 158°F (da -30° a 70°C)

. Test di altitudine di non funzionamento (stoccaggio): 25 C, 15.000 piedi.

. Temperatura di esercizio: da 32° a 122°F (da 0° a 50°C)

. Umidità di esercizio: dal 10% al 90% (senza condensa)

. Test di altitudine di esercizio: 40 C, 9843 piedi.

. 2048 MB DRAM

. 1024 MB flash

2,4 GHz

. 23 dBm (200 mW)

. 20 dBm (100 mW)

. 17 dBm (50 mW)

. 14 dBm (25 mW)

. 11 dBm (12,5 mW)

. 8 dBm (6,25 mW)

. 5 dBm (3,13 mW)

. 2 dBm (1,56 mW)

. -1dBm (0,79 mW)

. -4dBm (0,39 mW)

5 GHz

. 26 dBm (400 mW)

. 23 dBm (200 mW)

. 20 dBm (100 mW)

. 17 dBm (50 mW)

. 14 dBm (25 mW)

. 11 dBm (12,5 mW)

. 8 dBm (6,25 mW)

. 5 dBm (3,13 mW)

. 2 dBm (1,56 mW)

. -1dBm (0,79 mW)

H (dominio normativo H):

. Da 2,412 a 2,472 GHz; 13 canali
. Da 5,180 a 5,320 GHz; 8 canali
. Da 5,745 a 5,825 GHz; 5 canali
