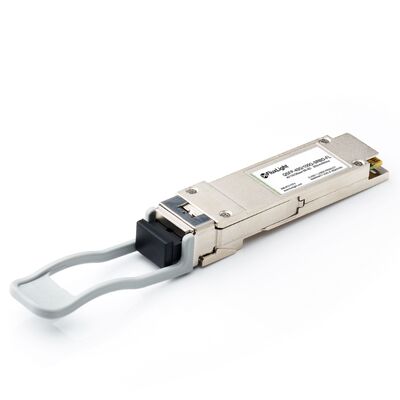

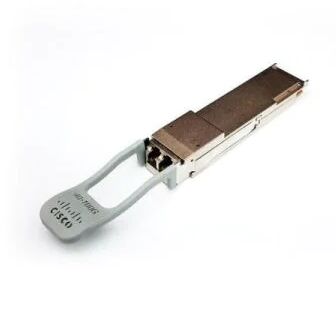

Visualizzazione del prodotto
Il Cisco QSFP-40/100-SRBD è un modulo di trasmettitore ottico a doppio tasso ad alte prestazioni progettato per supportare sia la trasmissione Ethernet 40G che 100G.Utilizza la tecnologia SR-BiDi (Short Range Bi-Directional) avanzata e opera su fibra multimode (MMF) con connettori duplex LC, consentendo una semplificazione del cablaggio e un'aggiornamento economico della rete.
Questo modulo è ampiamente utilizzato nei moderni data center e nelle reti aziendali in cui il riutilizzo delle infrastrutture è essenziale.Consente una migrazione senza soluzione di continuità da 40G a 100G senza richiedere modifiche al cablaggio in fibra esistente, che la rende una soluzione altamente efficiente e scalabile per l'espansione della rete.
Utilizzando la tecnologia di trasmissione a doppia lunghezza d'onda (in genere 850 nm e 900 nm), il QSFP-40/100-SRBD supporta la trasmissione di dati ad alta velocità fino a 100 metri su OM4 MMF,garantire una connettività affidabile a corto raggio in ambienti ad alta densità.

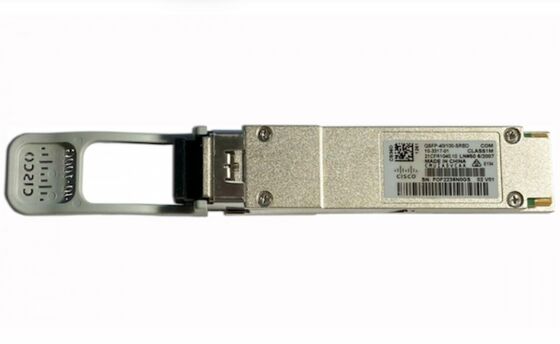

La figura 1 mostra il pannello anteriore di QSFP-40/100G-SRBD=.
Caratteristiche chiave
- Supporto a doppio tasso: 40GBASE-SR-BiDi e 100GBASE-SR-BiDi
- Interfaccia duplex LC (non è richiesto MPO/MTP)
- Distanza di trasmissione fino a 100 m su MMF OM4
- Supporta fibra multimode OM3 e OM4
- Basso consumo di energia per un funzionamento efficiente
- Fattore di forma QSFP collegato a caldo
- Consente una migrazione senza soluzione di continuità da 40G a 100G
- Ideale per le interconnessioni a corto raggio del data center
Specificità rapide
| Articolo |
Descrizione |
| Nome del prodotto |
Cisco QSFP-40/100-SRBD |
| Fattore di forma |
QSFP / QSFP28 |
| Tasso di dati |
40 Gbps / 100 Gbps |
| Tipo di fibra |
Fibra multimode (MMF) |
| Tipo di connettore |
LC Duplex |
| Lunghezza d'onda |
850 nm / 900 nm |
| Distanza massima |
70m (OM3), 100m (OM4) |
| Consumo di energia |
~ 3,5 W |
| Monitoraggio diagnostico digitale |
Sostenuto |
| Applicazione |
Data Center, reti aziendali |
Specifiche tecniche
| Parametro |
Specificità |
| Tecnologia di trasmissione |
SR-BiDi (bidirezionale su 2 fibre) |
| Interfaccia ottica |
LC Duplex |
| Rispetto |
IEEE 802.3bm, QSFP MSA |
| Temperatura di funzionamento |
Da 10°C a 60°C |
| Temperatura di conservazione |
-40°C a 85°C |
| Sostegno al protocollo |
Ethernet 40G / 100G |
| Compatibilità delle fibre |
FMM OM3 / OM4 |
Come funziona la tecnologia SR-BiDi
Il QSFP-40/100-SRBD utilizza la tecnologia ottica SR-BiDi, che consente la trasmissione bidirezionale di dati su solo due filamenti di fibra multimode, invece della tradizionale architettura MPO a 8 fibre.
Ogni fibra trasporta dati in entrambe le direzioni utilizzando diverse lunghezze d'onda, riducendo significativamente l'uso della fibra mantenendo le prestazioni ad alta velocità.
Questa architettura offre diversi vantaggi:
- Riduce la complessità del cablaggio a fibra
- Riduce i costi di installazione e infrastrutture
- Consente il riutilizzo delle reti a fibra già esistenti
- Semplifica la gestione dei cavi del data center
Applicazioni
- Interconnessione del data center (DCI)
- Reti di base e di aggregazione delle imprese
- Infrastrutture di cloud computing
- Cluster di calcolo ad alte prestazioni (HPC)
- Interconnessione di switch Cisco (piattaforme Nexus / Catalyst)
Nota sulla compatibilità
Il modulo Cisco QSFP-40/100-SRBD è compatibile con più piattaforme di rete Cisco.Verificare sempre il supporto prima della distribuzione.
Confronto: QSFP-40/100-SRBD contro QSFP-100G-SR4
| Caratteristica |
QSFP-40/100-SRBD |
QSFP-100G-SR4 |
| Tipo di connettore |
LC Duplex |
MPO/MTP |
| Necessità di fibre |
FMI a due fibre |
MMF a 8 fibre |
| Percorso di aggiornamento |
40G → 100G |
Solo 100G |
| Complessità dei cavi |
Basso |
Più alto |
| Costo dell'infrastruttura |
Inferiore |
Più alto |
| Caso d'uso migliore |
Migrazione della rete |
Nuova diffusione ad alta densità |
Conclusione:
QSFP-40/100-SRBD è ideale per ambienti che richiedono aggiornamenti 100G a basso costo senza sostituire le infrastrutture di fibra esistenti, mentre SR4 è più adatto per le implementazioni in greenfield.
Domande frequenti
Per che cosa viene utilizzato il QSFP-40/100-SRBD di Cisco?
Viene utilizzato per la trasmissione di dati ad alta velocità nei data center, supportando sia 40G che 100G Ethernet su fibra multimode.
QSFP-40/100-SRBD richiede cavi MPO?
Questo modulo utilizza connettori LC duplex, eliminando la necessità di sistemi di cablaggio MPO/MTP.
Qual è la distanza massima di trasmissione?
- Fino a 70 metri su MMF OM3
- Fino a 100 metri su MMF OM4
Questo modulo e' compatibile con gli switch Cisco?
Sì, è progettato per piattaforme Cisco come Nexus e Catalyst, a seconda della compatibilità software e hardware.
Qual è il principale vantaggio della tecnologia SR-BiDi?
Riduce l'utilizzo di fibre permettendo una comunicazione bidirezionale su due fibre, semplificando il cablaggio e riducendo i costi delle infrastrutture.
Può supportare sia le reti 40G che quelle 100G?
Sì, si tratta di un modulo a doppio tasso che supporta sia le modalità operative 40G che 100G.
Che tipo di fibra è necessaria?
Supporta fibra multimode OM3 e OM4 con connettori duplex LC.
Perché scegliere QSFP-40/100-SRBD?
- Progettazione a doppio tasso a prova di futuro
- Aggiornamento economico da 40G a 100G
- Architettura di cablaggio basata su LC semplificata
- Riduzione dei costi di infrastrutture e di implementazione
- Ideale per l'evoluzione del data center moderno
