1. Riepilogo
Il ricetrasmettitore ottico SFP+ compatibile Huawei SFP-10G-BXD1 è un modulo bidirezionale (BIDI) ad alte prestazioni progettato per collegamenti Ethernet 10G su fibra monomodale (SMF) fino a 10 km. Funzionando a lunghezze d'onda di 1330 nm TX / 1270 nm RX, consente la comunicazione full-duplex su un singolo filo di fibra LC, riducendo significativamente i costi di cablaggio in fibra nelle reti aziendali e di telecomunicazioni.
Questo modulo SFP+ sostituibile a caldo supporta lo standard 10GBASE-BX, garantendo una perfetta compatibilità con switch, router e altri dispositivi di rete Huawei che richiedono connettività ottica ad alta velocità. Con il monitoraggio diagnostico digitale (DDM/DOM), gli utenti possono monitorare parametri ottici in tempo reale come temperatura, tensione e potenza ottica per una migliore stabilità della rete.

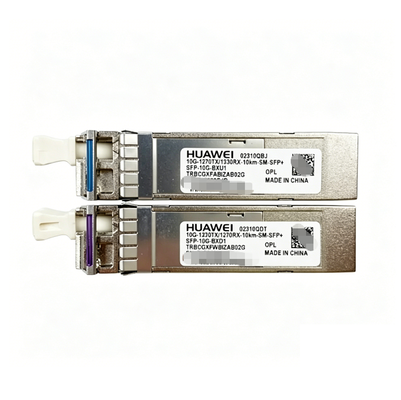

Costruito per l'affidabilità e la trasmissione a lunga distanza, l'SFP-10G-BXD1 è ampiamente utilizzato nei data center, nelle reti aziendali, nel backhaul FTTH e nelle infrastrutture di telecomunicazioni. Funziona come un modulo accoppiato con SFP-10G-BXU1, formando un collegamento ottico bidirezionale completo.

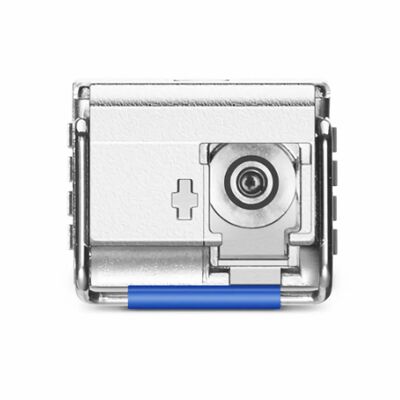

La Figura 1 mostra il pannello frontale di SFP-10G-BXD1.
2. Caratteristiche principali
- Ricetrasmettitore 10G SFP+ BIDI (soluzione a fibra singola)
- Lunghezza d'onda 1330 nm TX / 1270 nm RX
- Distanza di trasmissione fino a 10 km (SMF)
- Distanza di trasmissione fino a 10 km (SMF)
- Connettore duplex LC
- Conforme SFP+ MSA hot plug
- Supporta il monitoraggio DDM/DOM
- Basso consumo energetico e alta stabilità
- Pienamente compatibile con le apparecchiature di rete Huawei
3. Specifiche tecniche
| Articolo |
Dettagli |
| Fattore di forma |
SFP+ |
| Velocità dati |
10 Gbps |
| Protocollo |
10GBASE-BX |
| Lunghezza d'onda |
1330 nm/1270 nm |
| Tipo di fibra |
Fibra monomodale (SMF) |
| Distanza massima |
10 km |
| Connettore |
LC semplice |
| DDM |
Supportato |
| Temperatura operativa |
0°C ~ 70°C (o industriale -40°C ~ 85°C opzionale) |
| Consumo energetico |
Design a basso consumo |
4. Come funziona
A differenza dei tradizionali moduli a doppia fibra, SFP-10G-BXD1 utilizza la tecnologia BiDi (bidirezionale), che consente:
- Una fibra sia per trasmettere che per ricevere
- Funzionamento associato con SFP-10G-BXU1
- Riduzione dei costi di implementazione della fibra fino al 50%
- Ideale per ambienti con infrastrutture in fibra dense o limitate
5. Compatibilità
Questo modulo è compatibile con:
- Switch e router Huawei (porte SFP+ 10G)
- Switch Ethernet aziendali
- Switch di aggregazione del data center
- Qualsiasi porta SFP+ 10G conforme a MSA (a seconda del fornitore)
6. Applicazioni
- Interconnessione del data center (DCI)
- Dorsale della rete aziendale
- Reti di accesso Ethernet metropolitane
- Infrastruttura FTTH/FTTx
- Sistemi di trasmissione degli operatori di telecomunicazioni
7. Vantaggi rispetto ai moduli SR/LR 10G standard
- Utilizza solo una fibra invece di due
- Costi di distribuzione inferiori
- Gestione dei cavi più semplice
- Stesse prestazioni a 10 Gbps dei moduli LR (entro un raggio di 10 km)
- Migliore scalabilità in ambienti limitati dalla fibra
8. Domande frequenti
Q1: A cosa serve SFP-10G-BXD1?
Viene utilizzato per la trasmissione ottica 10G su fibra monomodale fino a 10 km, principalmente nelle reti aziendali e di telecomunicazioni.
Q2: SFP-10G-BXD1 necessita di un modulo accoppiato?
SÌ. Deve essere utilizzato con SFP-10G-BXU1 per una corretta comunicazione bidirezionale.
D3: Qual è la differenza tra i moduli BXD1 e i moduli 10G SFP+ SR/LR standard?
- SR utilizza fibra multimodale (corto raggio, ~300 m)
- LR utilizza la modalità singola a doppia fibra (~ 10 km, 2 fibre)
- BXD1 utilizza fibra singola (solo 1 filo) con tecnologia BiDi
Q4: È compatibile con switch non Huawei?
Sì, se lo switch supporta i moduli SFP+ conformi a MSA, ma la compatibilità dipende dalle restrizioni del fornitore.
Q5: posso usarlo senza DDM?
Sì, funzionerà senza monitoraggio, ma DDM fornisce diagnostica in tempo reale per una migliore manutenzione.
Q6: Che tipo di fibra è richiesta?
Fibra monomodale (SMF), in genere cavo simplex LC OS2.
D7: Cosa succede se utilizzo la coppia sbagliata (BXU1/BXD1)?
Il collegamento non verrà stabilito perché le lunghezze d'onda devono corrispondere correttamente (design a coppia invertita TX/RX).
9. Perché scegliere il nostro modulo SFP-10G-BXD1
Il nostro modulo è prodotto e testato sotto severi controlli di qualità, garantendo:
- Test di compatibilità al 100%.
- Prestazioni ottiche stabili
- Basso tasso di errore di bit (BER)
- Affidabilità di livello industriale
- Distribuzione plug-and-play
