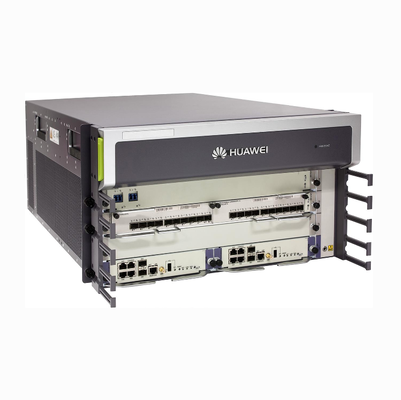

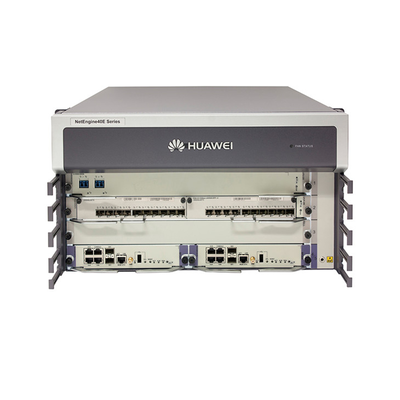

Huawei NE40E-X3A (CR5P03BASD75) Visualizzazione del router di base di livello operatore
Il Huawei NetEngine NE40E-X3A (numero di parte: CR5P03BASD75) è un router di base 4U montato su rack progettato per le backbone dei fornitori di servizi ad alta domanda,Consolidazione della rete WAN aziendale, Data Center Interconnect (DCI) e gateway Cloud POP.
Alimentato dai chip di elaborazione Solar NP proprietari di Huawei e in esecuzione sulla Versatile Routing Platform (VRP), il NE40E-X3A offre fino a 1.08 capacità di commutazione a Tbit/s e prestazioni di inoltro a 360 MppsProgettato con un'architettura di backplane passivo compatta a 5 slot (2 MPU + 3 Line Processing Units), questo router combina interfacce 100GE/40GE/10GE ad alta densità con IPv4/IPv6, MPLS TE,EVPN, e capacità CGN per ridurre al minimo i costi di trasmissione per bit.
¢ Principali punti salienti e valore dell'impresa
-
Trasmissione a livello di vettore: 1,08 Tbit/s non bloccante il tessuto di commutazione gestisce video 4K ad alta concurrenza, backhaul 5G e traffico cloud aziendale con prestazioni di velocità di linea prevedibili.
-
Progettazione portante 4U compatta: si inserisce 5 slot hardware flessibili (2 unità di elaborazione principali per 1 + 1 ridondanza master / slave + 3 slot di unità di elaborazione lineare) in un telaio 4U che consente di risparmiare spazio.
-
Full-Stack IPv6 Transition & CGN: il supporto hardware integrato per DS-Lite, NAT444, NAT64, 6PE e NAT di livello carrier (CGN) semplifica la transizione IPv4 a IPv6 su larga scala senza degrado del throughput.
-
Affidabilità del servizio non-stop (99,999% Uptime): progettazione del backplane passivo con MPU, moduli di alimentazione, SFU e ventilatori intercambiabili a caldo. Supporta BFD, NSF, NSR, ISSU (In-Service Software Upgrade),e IP/TE Auto-Route.
-
End-to-End MPLS & SD-WAN Ready: piena implementazione di MPLS-TP, EVPN, SRv6 (Segment Routing over IPv6), HQoS e hardware OAM Y.1731 per una precisa applicazione del SLA.
¢ Specificativi tecnici
| Parametro / Metrica |
Dettagli delle specifiche (CR5P03BASD75) |
| Marca e modello |
Huawei NetEngine NE40E-X3A Chassis Unit |
| Numero della parte BOM |
CR5P03BASD75 (comprende telaio, 2× MPU, 2× corrente continua, senza licenza software di base) |
| Capacità di cambio |
10,08 Tbit/s |
| Prestazioni di spedizione |
360 Mpps |
| Scalature del telaio |
5 Total Slots: 2 × MPU Slots (1+1 Backup) + 3 × LPU (Line Processing Unit) Slots |
| Fattore di forma / Dimensioni |
4U Altezza (442 mm W × 650 mm D × 175 mm H) |
| Consumo di potenza a pieno carico |
≤ 920 W (alimentazione in corrente continua) |
| Tipi di interfaccia supportati |
100GE / 40GE / 10GE (LAN/WAN) / GE / FE / POS (OC-192c a OC-3c) / ATM / E1/T3 canalizzato |
| MPLS e L2/L3 VPN |
MPLS TE, MPLS/BGP VPN (opzione A/B/C), VPLS, VLL, EVPN, PWE3, SRv6 |
| Riduzione di hardware |
1+1 MPU Redundancy, doppi moduli di alimentazione, ventilatori e LPU intercambiabili a caldo |
| Temperatura di funzionamento |
A lungo termine: 0°C a 45°C. A breve termine: -5°C a 55°C. |
| Umidità di funzionamento |
A lungo termine: da 5% a 85% di RH (non condensante) |
️ Matrice di confronto dei router core di fascia alta
Comprendere dove si trova il NE40E-X3A rispetto alle piattaforme di base dei vettori e ai dispositivi di aggregazione aziendale aiuta nella dimensione precisa della rete:
| Metrica / caratteristica |
Huawei NE40E-X3A (CR5P03BASD75) |
Huawei NE5000E (CR5D00P2XX60) |
Cisco ASR1002-X (ASR1002X-20G) |
Huawei AR1220 (AR0M1200CC) |
| Segmento di riferimento |
Carrier Edge / Enterprise WAN Core |
Spina dorsale multi-terra |
Edge della rete WAN a metà dell'impresa |
Porta del ramo piccolo |
| Capacità di cambio |
10,08 Tbit/s (360 Mpps) |
Multi-Terabit (Core Cluster) |
Fino a 36 Gbps (incorporato) |
~200 Mbit/s |
| Densità di interfaccia |
Alta (100GE / 40GE / 10GE / POS) |
Ultra-alto (100G / 400G POS/OTN) |
Fissa 4x SFP + SPA Slots |
2x GE WAN + 8x FE LAN |
| Architettura delle slot |
3× LPU + 2× MPU (modulare) |
Matrice di interruttore dinamico |
SPA/NIM inseriti |
Chassis fisso |
| CGN / EVPN avanzato |
CGN e SRv6 a livello di chip nativo |
Solo portatore IP/MPLS di base |
Richiede licenze avanzate |
NAT e VPN di base |
| Fattore di forma |
Chassis compatto 4U |
Chassis multi-rack / ad alta densità |
2U Montaggio a scaffale |
1U Montaggio da scrivania/rack |
¢ Carte aggiuntive e componenti del sistema di alimentazione certificati
Per ottenere la massima densità di porte e la ridondanza di potenza, accoppiare il CR5P03BASD75 con le schede linee ufficiali Huawei e le sorgenti di alimentazione:
-
CR57LAXFA70: Huawei NE40E-X3A 100GE Line Processing Unit (LPU) per il backhaul WAN ad alta capacità e il trunking del datacenter.
-
CR5D00L1X7: Huawei NE40E 10GE LAN/WAN Interface Flex Card per l'aggregazione 10G ad alta densità.
-
CR5D0PSUFA70: Modulo di alimentazione a corrente continua ad alta efficienza specificamente progettato per la ridondanza di potenza 1+1 di livello portante.
RFQ
> D1: Cosa è incluso nel pacchetto base del numero di parte CR5P03BASD75?
R: Il pacchetto CR5P03BASD75 comprende il telaio ospitante NE40E-X3A 4U, 2 unità di elaborazione principali (MPU) per la ridondanza del piano di controllo 1 + 1 e 2 moduli di alimentazione a corrente continua.Si prega di notare che le line processing cards (LPU), ricevitori ottici e licenze di funzionalità software specializzate (come CGN avanzato o pacchetti IPsec specifici) sono venduti separatamente in base ai requisiti della topologia della rete.
> Q2: Il Huawei NE40E-X3A può supportare contemporaneamente 100G SFP28/QSFP28 e i moduli ottici POS legacy?
L'architettura modulare LPU del NE40E-X3A consente agli operatori di rete di riempire gli slot con schede di interfaccia miste.È possibile eseguire carte di linea 100GE QSFP28 (CR57LAXFA70) accanto a POS legacy (OC-192c / STM-64c a OC-3c) o carte 10GE SFP + (CR5D00L1X7) nello stesso telaio, che lo rende ideale per la migrazione delle reti di trasporto SDH/SONET legacy a pure IP/MPLS.
> Q3: Come fa il NE40E-X3A a garantire la perdita di pacchetti zero durante il passaggio a MPU o gli aggiornamenti del software?
R: Il NE40E-X3A dispone di protocolli di Routing Non-Stop (NSR), Non-Stop Forwarding (NSF) e Graceful Restart (GR) combinati con switchover 1+1 MPU a livello hardware.Le tabelle di stato del piano di controllo sono sincronizzate continuamente tra le MPU attive e in standbyInoltre, gli aggiornamenti software in servizio (ISSU) consentono di aggiornare il firmware del sistema senza interrompere il traffico di velocità di linea sulle LPU.
> D4: Qual è la copertura di garanzia e il modello di supporto tecnico globale per questo router?
R: Tutti i nuovi componenti hardware Huawei NE40E-X3A sono dotati di una garanzia standard di ritorno all'impianto di fabbrica di 1 anno.possono essere allegati contratti Huawei Hi-Care facoltativi, offrendo 24/7 supporto hotline Global Technical Assistance Center (TAC), diritti immediati di patch software e Next Business Day (NBD) o sostituzione avanzata di ricambi 4 ore in loco.
