Il Cisco Compatible QSFP-100G-LR4-S è un trasmettitore ottico 100GBASE-LR4 QSFP28 ad alte prestazioni progettato per la trasmissione Ethernet 100 Gigabit a lungo raggio su fibra monomodo (SMF).Funzionamento attraverso quattro lunghezze d'onda CWDM intorno a 1310nm, questo modulo supporta una connettività affidabile a 100 Gbps fino a 10 chilometri utilizzando un'infrastruttura di fibra LC duplex standard.
Costruito secondo gli standard IEEE 802.3ba, QSFP28 MSA e SFF-8636, il ricevitore integra una tecnologia ottica LAN-WDM avanzata,consentendo una trasmissione efficiente di dati su lunghe distanze con basso consumo energetico e prestazioni ottiche stabiliIl modulo converte 4 canali elettrici indipendenti a 25 Gbps in 4 corsie ottiche CWDM e li multiplexa in una singola interfaccia LC duplex per applicazioni di rete 100G ad alta densità.
Progettato per una compatibilità senza soluzione di continuità con Cisco Nexus, Catalyst, UCS e piattaforme di commutazione aziendale,il QSFP-100G-LR4-S fornisce l'interoperabilità plug-and-play senza avvertenze del ricevitore non supportateCon il Digital Optical Monitoring (DOM/DDM), gli amministratori di rete possono monitorare la temperatura, la tensione, la potenza di trasmissione, la potenza di ricezione,e corrente laser bias in tempo reale per una gestione proattiva della rete.
Con un'eccellente stabilità di trasmissione, affidabilità di livello aziendale e implementazione conveniente, il QSFP-100G-LR4-S è ampiamente utilizzato in data center cloud, reti di telecomunicazione,sistemi di spina dorsale aziendale, collegamenti di recupero in caso di catastrofe e infrastrutture di interconnessione a alta velocità dei campus.

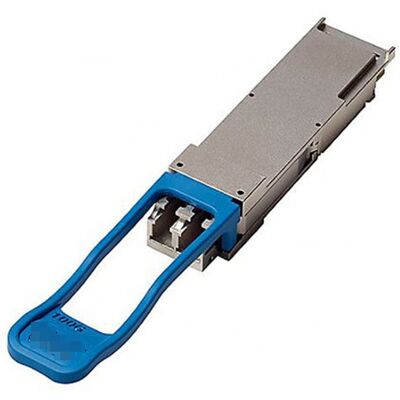

La figura 1 mostra il pannello anteriore di QSFP-100G-LR4-S.
Specificità rapide
| Parametro |
Specificità |
| Fattore di forma |
QSFP28 |
| Tasso di dati |
100 Gbps |
| Standard Ethernet |
100GBASE-LR4 |
| Lunghezza d'onda |
CWDM 1271nm / 1291nm / 1311nm / 1331nm |
| Tipo di fibra |
Fibra monomodo (SMF) |
| Collegamento |
LC duplex |
| Distanza massima |
10 km |
| Modulazione |
NRZ |
| Tecnologia ottica |
LAN-WDM |
| DOM/DDM |
Sostenuto |
| Consumo di energia |
< 4,5 W |
| Temperatura di funzionamento |
0°C a 70°C |
| Infissi a caldo |
- Sì, sì. |
| Norme di conformità |
IEEE 802.3ba, QSFP28 MSA, SFF-8636 |
| Compatibilità |
Cisco Compatibile |
Caratteristiche chiave
- Supporta applicazioni Ethernet 100GBASE-LR4
- Trasmissione fino a 10 km su fibra mono-mode
- Interfaccia ottica LC duplex
- Tecnologia ottica LAN-WDM CWDM
- Monitoraggio ottico digitale integrato (DOM/DDM)
- Basso consumo di energia inferiore a 4,5 W
- Fattore di forma QSFP28 scambiabile a caldo
- Completamente conforme agli standard IEEE 802.3ba
- Ottimizzato per le piattaforme di rete Cisco
- Alta affidabilità per le reti aziendali e di telecomunicazione
Perché scegliere QSFP-100G-LR4-S?
Poiché le reti aziendali e le infrastrutture cloud continuano a passare alle architetture Ethernet 100G ad alta densità, i requisiti di interconnessione a lungo raggio sono diventati sempre più critici.Le tradizionali ottiche multimode a corto raggio sono insufficienti per le spine dorsali del campus, connettività tra edifici e strati di aggregazione delle telecomunicazioni che richiedono una trasmissione affidabile a lunga distanza.
The Cisco Compatible QSFP-100G-LR4-S solves these challenges by delivering stable 100Gbps optical transmission across distances up to 10 kilometers using standard duplex single-mode fiber infrastructure.
Principali vantaggi
Connettività 100G a lunga distanza
Il modulo supporta la trasmissione fino a 10 km su SMF, il che lo rende ideale per le interconnessioni del campus aziendale, l'aggregazione della metropolitana, la rete cloud e le applicazioni di disaster recovery.
Riduzione della complessità delle infrastrutture in fibra
A differenza dell'ottica parallela che richiede interfacce MPO e molteplici corsie di fibra, la tecnologia LR4 multipleggia quattro lunghezze d'onda ottiche in una singola connessione LC duplex,semplificazione del cablaggio e riduzione del consumo di fibre.
Compatibilità Cisco senza soluzione di continuità
Il ricevitore è preprogrammato per le piattaforme Cisco, garantendo un riconoscimento immediato senza allarmi di compatibilità o avvertimenti hardware non supportati.
Affidabilità di livello aziendale
Dotato di basso consumo energetico, componenti ottici di livello industriale e monitoraggio DOM integrato, il modulo garantisce un funzionamento stabile in ambienti mission-critical.
Bassi costi totali di proprietà
Utilizzando l'infrastruttura di fibra LC monomodo duplex standard, il modulo riduce i costi di implementazione, semplifica la manutenzione e riduce al minimo la complessità operativa.
Applicazioni
Il QSFP-100G-LR4-S Cisco Compatible è ampiamente utilizzato in:
- Centri dati cloud
- Reti di spina dorsale aziendale
- Sistemi di trasmissione di telecomunicazioni
- Reti di interconnessione dei campus
- Infrastruttura Ethernet Metro
- Connettività di recupero in caso di catastrofe
- Architetture della colonna vertebrale
- Cluster di IA e HPC
- Switch per il data center Cisco Nexus
- Rete di archiviazione ad alta velocità
QSFP-100G-LR4-S contro QSFP-100G-SR4
| Caratteristica |
QSFP-100G-LR4-S |
QSFP-100G-SR4 |
| Tipo di fibra |
Fibra monomodo |
Fibra multimoda |
| Collegamento |
LC duplex |
MPO-12 |
| Distanza di trasmissione |
10 km |
100 metri |
| Tecnologia ottica |
LAN-WDM |
Ottica parallela |
| Scenario di distribuzione |
Reti a lungo raggio |
Centri dati a corto raggio |
| Complessità dei cavi |
Inferiore |
Più alto |
| Utilizzo delle fibre |
2 Fibre |
8 Fibre |
QSFP-100G-LR4-S contro QSFP-100G-CWDM4
| Caratteristica |
QSFP-100G-LR4-S |
QSFP-100G-CWDM4 |
| Distanza massima |
10 km |
2 km |
| Portata ottica |
Lungo raggio |
Intervallo medio |
| Applicazione tipica |
Metro & Campus |
Interconnessione del Data Center |
| Tipo di fibra |
SMF |
SMF |
| Collegamento |
LC duplex |
LC duplex |
Compatibilità
Questo trasmettitore ottico QSFP28 è testato per la compatibilità con:
- Serie Cisco Nexus
- Serie Cisco Catalyst
- Piattaforme Cisco UCS
- Switching per il data center Cisco
- Sistemi di routing aziendali
La codifica EEPROM personalizzata garantisce una interoperabilità senza soluzione di continuità e un funzionamento stabile su tutti i sistemi operativi Cisco.
Monitoraggio ottico digitale (DOM/DDM)
La funzionalità DOM/DDM integrata consente agli amministratori di monitorare:
- Temperatura del modulo
- Tensione di alimentazione
- Trasmissione di potenza ottica
- Ricevere potenza ottica
- Corrente di bias laser
Ciò migliora la visibilità della rete e consente una manutenzione proattiva prima che il degrado ottico influisca sulle prestazioni del servizio.
Domande frequenti (FAQ)
Q1: Il QSFP-100G-LR4-S è compatibile con gli switch Cisco Nexus?
Il modulo e' completamente compatibile con le piattaforme Cisco Nexus, Catalyst, e UCS con un'implementazione plug-and-play senza soluzione di continuita'.
D2: Che distanza di trasmissione supporta questo modulo?
Il modulo supporta fino a 10 chilometri su infrastrutture standard di fibra mono-mode.
D3: Che tipo di connettore a fibra utilizza il modulo?
Il QSFP-100G-LR4-S utilizza un'interfaccia ottica LC duplex standard.
D4: Questo trasmettitore supporta il monitoraggio DOM/DDM?
Sì, il monitoraggio ottico digitale completo è supportato per temperatura, tensione, potenza ottica Tx/Rx e diagnostica laser.
D5: Quali sono i vantaggi di LR4 rispetto a SR4?
LR4 supporta distanze di trasmissione molto più lunghe su fibra mono-modo LC duplex, mentre SR4 è progettato per applicazioni di fibra multimodo a corto raggio.
D6: Il modulo è intercambiabile a caldo?
Sì, il transceiver QSFP28 supporta l'installazione e la rimozione a piatto caldo senza spegnere l'apparecchiatura ospitante.
Q7: Che garanzia e supporto tecnico fornite?
Forniamo:
- Garanzia di 1 anno
- Supporto tecnico per tutta la vita
- Verifica della compatibilità
- Trasporti marittimi globali
- Servizi OEM e ODM
