Descrizione generale
Questo modulo è progettato per applicazioni di comunicazione ottica a 40 km ed è conforme a IEEE 802.3bs per Ethernet 400GE.ricevitore ottico a 8 corsie e blocco di gestione del modulo con interfaccia seriale a 2 filiI segnali ottici sono multiplexati in una fibra a modalità singola attraverso un connettore LC standard del settore.
Applicazioni
- 400GBASE-ER8 Ethernet
- Rete di telecomunicazione
- Interconnessione del Data Center
Caratteristiche
- QSFP-DD conforme alla MSA
- Conformi alla norma IEEE 802.3bs 400GBASE-ER8
- Supporto al monitoraggio diagnostico digitale

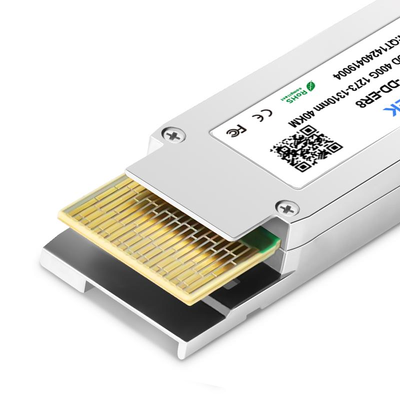

- Interfaccia elettrica a 76 pin con spina a caldo
- 8 corsie LAN-WDM MUX/DEMUX progettazione
- 53.125Gbit/s PAM4 Channel Electrical Serial Interface (400GAUI-8)
- Consumo di potenza massimo 15,4 W
- connettore duplex LC
- Supporta 425Gb/s di bitrate
- Trasmissione fino a 40 km su fibra monomodo
- Temperatura della cassa di funzionamento: da 0°C a 70°C
- Fornitore di alimentazione singolo da 3,3 V
- RoHS 2.0 conforme
Informazioni sull'ordine
| Numero della parte | Tasso di trasmissione (gbps) | Lunghezza d'onda (nm) | Distanza di trasmissione (km) | Temperatura (oC) (caso operativo) |
|---|
| QAPQD040F0CN1 | 400 Gb/s | 1310 nm | 40 km SMF | 0°C~+70°C |
Diagramma del blocco del ricevitore
Assegnazione e descrizione del pin
Il pinout elettrico del modulo QSFP-DD è mostrato nella figura 2 di seguito.
Classificazione massima assoluta
Occorre notare che l'operazione in eccesso di qualsiasi valore massimo assoluto individuale potrebbe causare danni permanenti a questo modulo.
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità | Altre note |
|---|
| Tensione massima di alimentazione | Vcc | - Zero.5 | 3.3 | 3.6 | V. | |
| Temperatura di conservazione | T | - Quaranta. | | 85 | °C | |
| Umidità relativa | RH | 10 | | 85 | % | 1 |
| Limite di danno, per ogni corsia | THd | - Tre. Tre.4 | | | dBm | |
Ambienti operativi
Le caratteristiche elettriche e ottiche che seguono sono definite nel presente ambiente di funzionamento, salvo diversa indicazione.
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità |
|---|
| Tensione di alimentazione | Vcc | 3.135 | 3.3 | 3.465 | V. |
| Temperatura della cassa | In alto | 0 | | 70 | °C |
| Distanza di collegamento con G652 | | | | 40 | km |
Dimensioni meccaniche
Domande frequenti
Q1: Cos'è il trasmettitore QAPQD040F0CN1 QSFP-DD ER8?

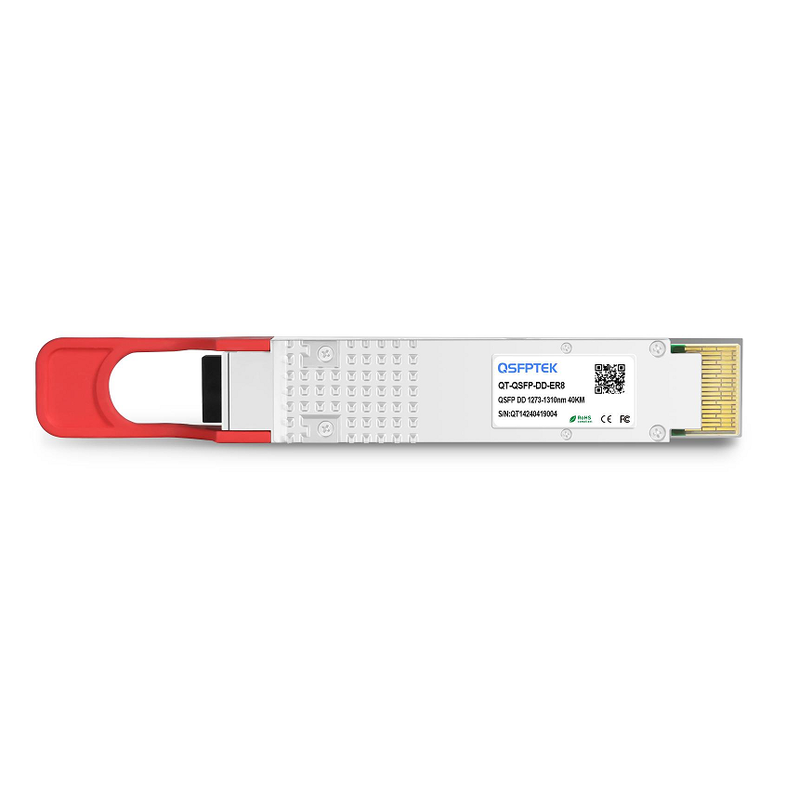

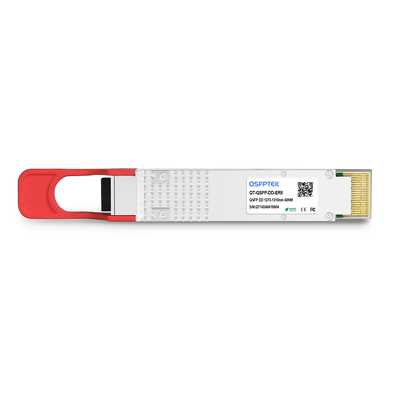

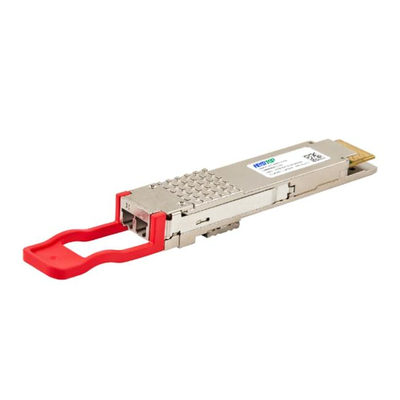

R: Il QAPQD040F0CN1 è un transceiver ottico 400G QSFP-DD ER8 progettato per applicazioni Ethernet ad alta velocità e interconnessione del data center (DCI).Supporta la trasmissione di 400 Gb/s su fibra monomodo (SMF) a 1310 nm con una portata massima di 40 km.
D2: che tipo di fibra e connettore utilizza questo modulo?
R: Questo modulo è progettato per la fibra mono-mode (SMF) OS2 e dispone di un connettore LC duplex, che fornisce una trasmissione ottica affidabile a lunga distanza.
D3: Per quali applicazioni è adatto il QAPQD040F0CN1?
R: È ideale per:
- Interconnessione del Data Center (DCI)
- Reti di cloud computing
- Reti di spina dorsale aziendale
- Metro Ethernet
- Trasmissione di telecomunicazioni
Q4: Qual è la differenza tra QSFP-DD ER8 e QSFP-DD FR4?
R: Entrambi i moduli supportano Ethernet 400Gb/s, ma ER8 offre distanze di trasmissione fino a 40 km, mentre FR4 è progettato per distanze fino a 2 km. ER8 è la scelta preferita per i collegamenti ottici a lungo raggio.
Q5: Il QAPQD040F0CN1 supporta il monitoraggio ottico digitale (DOM)?
Il modulo supporta il monitoraggio ottico digitale (DOM/DDM), consentendo agli utenti di monitorare la temperatura di funzionamento, la tensione, la potenza di trasmissione,e ricevere energia per una manutenzione e una diagnosi della rete più facili.
D6: Il QAPQD040F0CN1 è compatibile con i principali fornitori di apparecchiature di rete?
R: Sì, il modulo è progettato per essere compatibile con gli switch e i router compatibili QSFP-DD e può essere codificato per le principali marche di rete su richiesta.garantire un'interoperabilità affidabile e l'implementazione di plug-and-play.
