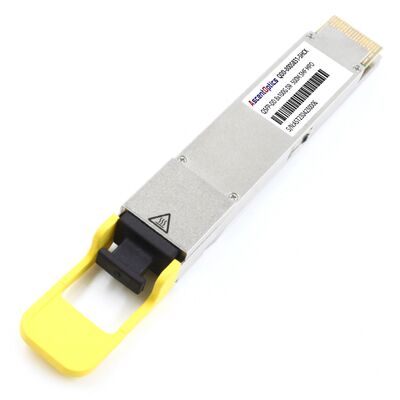

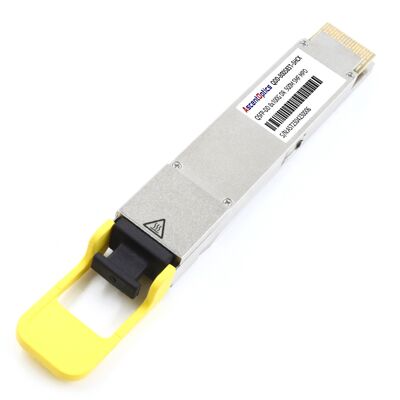

TS-QDO8-318H-01C/800G QSFP-DD DR8 MPO Modulo trasmettitore, 1310nm SMF 500m per Data Center

Il800G QSFP-DD DR8Il transceiver ottico è un componente fondamentale per i moderni data center a iperescala, fornendo una velocità di dati aggregata di 800Gbps per soddisfare le richieste di larghezza di banda dell'IA e del cloud computing.lunghezza d'onda 1310 nm, questo modulo utilizza8x100G PAM4con un'ampiezza di 20 mm o più, ma non superiore a:500 metri.Progettato per ambienti ad alta densità, colma il divario tra soluzioni multi-mode a corto raggio e ottiche monomode a lungo raggio.offrendo un percorso ottimizzato per i costi per le interconnessioni spina-foglia.

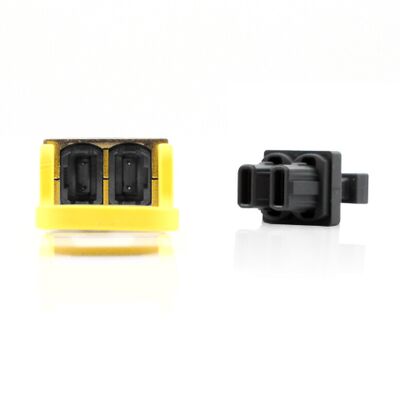

La figura 1 mostra il pannello anteriore di 800G QSFP-DD DR8 MPO.

Il800G QSFP-DD DR8(Double Density) è un modulo in fibra ottica parallelo con collegamento a caldo progettato per collegamenti Ethernet ad alta capacità.

• Modulazione: si avvale diPAM4 (Pulse Amplitude Modulation 4-level)a 106,25 Gbps per corsia per raggiungere il suo throughput di 800 Gbps.

• Motore otticoIl modulo è dotato di un array laser da 1310 nmEML (laser modulato ad assorbimento elettrico)oSilicon Photonics- E un fotodiodo PIN.

• Fattore di forma: L'interfaccia QSFP-DD utilizza un'interfaccia elettrica a 8 corsie, mantenendo la compatibilità con i sistemi QSFP legacy mentre raddoppia la densità delle porte.

• Collegamento: In genere impiega unConnettore APC MPO-12 o MPO-16, che garantisce un basso riflesso retrogrado per la trasmissione di segnali ad alta fedeltà su fibra parallela monomodo.

I moderni data center manager devono affrontare il collo di bottiglia della "distanza rispetto al costo".800G DR8fornisce la portata necessaria per impianti più grandi.

Principali vantaggi strategici:

• Portata estesa (500 m): progettato specificamente per la fibra monomodo G.652, che consente una connettività tra file e sale che la SR8 non può raggiungere.

• Efficienza energetica e termica: costruito su unArchitettura DSP a 7 nm, il modulo ottimizza il consumo di potenza (in genere < 16W), che è fondamentale per mantenere stabile il PUE (efficacia dell'utilizzo di potenza) nei cluster AI.

• Capacità di fuga a prova di futuro: Il DR8 è particolarmente adatto per le configurazioni breakout, consentendo a una porta 800G di connettersi a due moduli 400G DR4 o otto moduli 100G DR1.

• Stabilità in modalità singola: A differenza dei moduli multi-modo basati su VCSEL, l'ottica monomodo 1310nm offre una stabilità del segnale superiore e una minore dispersione sulla distanza.

In uno scenario di rete di IA industriale, il800G QSFP-DD DR8si sviluppa nello strato spinale del tessuto.

• Installazione: Quando si collegano gli switch 800G, gli ingegneri devono utilizzareCavi MPO APC (conto fisico angolare)per evitare il degrado del segnale causato da segnali PAM4 ad alta riflettività.

• Compatibilità: I nostri moduli sono rigorosamente testati su piattaforme Arista, Cisco e NVIDIA/Mellanox per garantire il 100%conformità EEPROM/I2Ce integrazione senza soluzione di continuità conCMIS 5.0strumenti di monitoraggio.

• Scenari di fuga: Utilizzando un cavo MPO-to-LC single-mode, l'800G DR8 funge da "hub" ad alta densità, semplificando la gestione dei cavi nella sala meet-me.

Q1: Qual è la distanza massima di trasmissione del 800G DR8?A: L'800G DR8 supporta una lunghezza di collegamento massima di500 metri.su fibra mono-modo standard G.652 (SMF), che la rende ideale per le interconnessioni di data center su scala campus.

D2: L'800G DR8 è compatibile con MPO-12 o MPO-16?R: Dipende dalla versione hardware specifica.MPO-12/APCInterfaccia per trasmissione su 8 canali, ma alcune versioni ad alta densità possono richiedere MPO-16.

D3: Posso collegare un 800G DR8 a un 800G SR8?R: No. Questi moduli sono incompatibili perché utilizzano lunghezze d'onda diverse (1310nm vs 850nm) e diversi tipi di fibra (singolo-modo vs multi-modo).

D4: Questo modulo supporta il monitoraggio diagnostico digitale (DDM)?R: Sì, supporta pienamenteDDM/DOMtramite l'interfaccia CMIS, che consente il monitoraggio in tempo reale della temperatura, della tensione e della potenza ottica Tx/Rx.

Q5: Quali sono i vantaggi della fotonica del silicio in 800G DR8?R: Le versioni di Silicon Photonics forniscono spesso un costo per bit inferiore e una maggiore affidabilità termica rispetto ai laser EML tradizionali, in particolare negli ambienti di commutazione 800G ad alta densità.

D6: Che garanzia è fornita per il 800G DR8?R: Forniamo unGaranzia limitata di 3 annie supporto tecnico per tutta la vita, compresa la verifica della compatibilità e gli aggiornamenti del firmware per vari fornitori di switch.

Il800G QSFP-DD DR8è la soluzione definitiva per la connettività monomodo ad alta larghezza di banda e a medio raggio nell'era dell'IA. Combinando la stabilità a 1310 nm con la densità del fattore di forma QSFP-DD,garantisce che la tua rete sia pronta per il prossimo decennio di crescita dei dati.
