Visualizzazione del prodotto

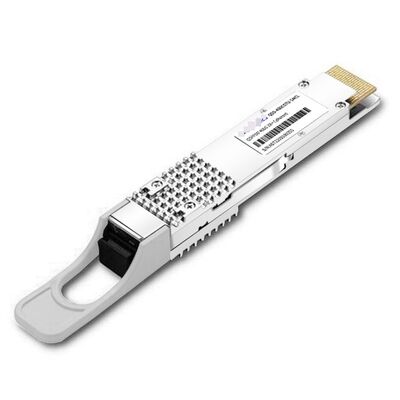

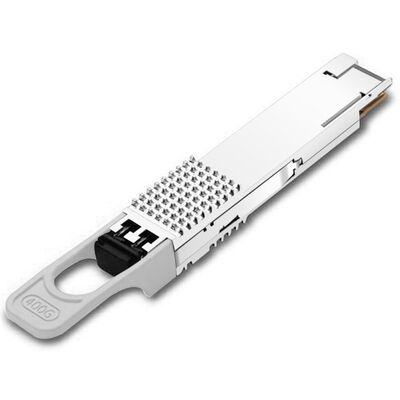

Il TS-QD-CO4H-ZRPC è un modulo di trasmettitore ottico optico open ZR+ open QSFP-DD ad alte prestazioni progettato specificamente per la moderna interconnessione dei data center (DCI), le reti metropolitane,e applicazioni di trasporto ottico regionale a lunga distanzaCompletamente conforme agli standard Open ZR+ MSA e OIF 400ZR, questo modulo consente agli operatori di rete di scalare la larghezza di banda in modo efficiente riducendo la complessità complessiva della distribuzione.
Questo ricevitore coerente integra un ASIC DSP 7nm all'avanguardia, laser a banda C sintonizzabili a larghezza di linea ultra stretta (dall'intervallo 1528.77nm al 1567.13nm) e ricevitori coerenti ad alta sensibilità.Sostenendo un sistema flessibile, trasmissioni a più velocità (100G/200G/300G/400G) combinate con formati avanzati di modulazione PM-QPSK e PM-16QAM,il TS-QD-CO4H-ZRPC fornisce un equilibrio ottimale tra la capacità massima di fibra e la distanza di trasmissione estesa sui collegamenti a fibra monomodo (SMF);.

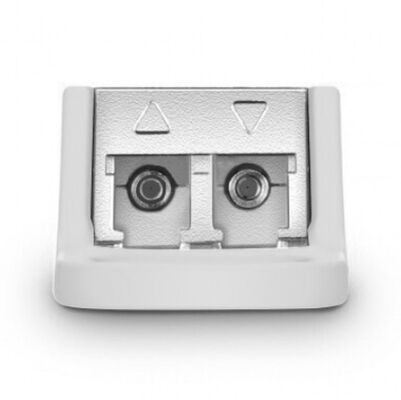

La figura 1 mostra il pannello anteriore di 400G QSFP-DD OPEN ZR +.
Caratteristiche e benefici principali
-
Trasmissione coerente a più velocità: supporta modalità di funzionamento regolabili su 100G, 200G, 300G e 400G per abbinare diverse topologie di rete.
-
Architettura aperta: basata sul framework Open ZR+ per garantire una robusta interoperabilità multi-vendor e disassociare l'hardware di rete.
-
Efficienza IP-over-DWDM: collegamento diretto a piattaforme di routing e di commutazione ad alta densità, eliminando la necessità di scaffali di transponder esterni ingombranti e indipendenti.
-
Portata estesa: raggiunge fino a 450 km a piena capacità 400G o fino a 2000 km a 100G se abbinato a sistemi di linea amplificati.
-
Advanced FEC (Forward Error Correction): funzionalità Open FEC (O-FEC) per un miglior guadagno di codifica e una tolleranza eccezionale ai danni ottici.
Specifiche tecniche dettagliate
| Categoria |
Parametro |
Profil di specifica |
| Proprietà generali |
Modello / numero della parte |
TS-QD-CO4H-ZRPC / 400G QSFP-DD OPEN ZR+ |
|
Fattore di forma |
QSFP-DD (hardware-Rev6.3, conforme CMIS-Rev5.2) |
| Prestazioni ottiche |
Intervallo di lunghezza d'onda |
Full C-Band Tunable (1528.77nm ~ 1567.13nm) con stabilità a ± 1,5 GHz |
|
Formati di modulazione |
PM-QPSK (100G/200G), PM-16QAM (200G/300G/400G) |
|
Bilanci per il collegamento ottico |
Potenza TX: -0,5 dBm (default); gamma di input RX: da 0 a -18 dBm |
| Portata e tolleranza |
Distanza di trasmissione |
Amplificato: 400G ≤ 450km / 100G ≤ 2000km. |
|
Tolleranza al CD |
±40.000 ps/nm (PM-QPSK); ±10.000 ps/nm (PM-16QAM) |
| Elettronica e interfaccia |
Consumo di energia |
Tipico: 18W-22W. Massimo: 24W (a pieno carico) |
|
Connettori / Interfaccia |
Connettore ottico duplex LC/UPC; CEI-56G-VSR elettrico a 76 pin |
Confronto di architetture: Open ZR+ vs. Standard OIF 400ZR
Comprendere le scelte di progettazione tra Open ZR + e protocolli standard 400ZR è fondamentale per progettare una spina dorsale efficiente.La tabella seguente illustra perché il TS-QD-CO4H-ZRPC offre una maggiore versatilità per le reti di dati regionali:
| Criteri di rete |
400G Open ZR+ (TS-QD-CO4H-ZRPC) |
Standard OIF 400ZR |
| Applicazione mirata |
collegamenti DWDM metropolitani, regionali e multitracciati |
Collegamenti DCI a corto raggio punto-punto |
| Portata massima 400G |
Fino a 450 km - 1000 km (attraverso sistemi di linee amplificate) |
Limitato fino a 120 km al massimo |
| Operazione a più tassi |
Sì (escala dinamicamente su 100G/200G/300G/400G) |
Solo in modalità fissa 400G |
| Multiplexing dell' host |
Supporta contenitori Ethernet e OTN (OTU4/OTU CN) |
Strettamente limitato a Ethernet (400GbE) |
| Correzione degli errori anticipati |
O-FEC (Gran guadagno, guadagno netto di codifica di 11,6 dB) |
C-FEC (FEC concatenato, guadagno inferiore) |
Domande frequenti
Q1: Quali sono i principali vantaggi architettonici della distribuzione di Open ZR+ rispetto ai transponder tradizionali?
A: L'implementazione di moduli Open ZR+ come TS-QD-CO4H-ZRPC consente l'IP-over-DWDM (IPoDWDM).gli operatori rimuovono il telaio del transponder intermedioCiò riduce l'impronta, riduce le spese di capitale (CapEx), riduce le bollette di raffreddamento e semplifica la gestione del livello di rete.
D2: Questo modulo può interfacciarsi perfettamente con Cisco, Arista e altri switch di terze parti?
Il modulo è rigorosamente conforme alle dimensioni standard MSA QSFP-DD e segue le strutture di configurazione CMIS 5.2 per consentire una robusta interoperabilità hardware cross-brand.Poiché i singoli fornitori di hardware applicano una verifica distinta del codice EEPROM, si prega di informare il nostro team di ingegneri della piattaforma host di destinazione (ad esempio, Cisco Catalyst/NEXUS, Arista, Juniper o Huawei) al momento dell'ordine in modo da poter inizializzare la corrispondenza ottimale del firmware.
D3: Quali servizi tecnici di inserimento e assistenza post-vendita fornisce per una messa in servizio coerente dei collegamenti?
R: Le implementazioni coerenti richiedono parametri esatti per quanto riguarda le configurazioni laterali, la gestione OSNR e gli equilibri di potenza ottica.Forniamo accesso diretto agli ingegneri di campo senior della rete ottica che aiutano con i calcoli di bilancio di ingegneria di collegamento, consultazione remota di messa in servizio, fasi di test di pre-validazione e diagnostica di risoluzione dei problemi in tempo reale per garantire margini BER puliti.
Q4: Quali sono le vostre politiche di garanzia e le procedure di sostituzione dell'hardware per i clienti commerciali internazionali?
R: Tutti i nostri ricevitori ottici di grado industriale hanno una garanzia completa di 1 anno che copre le anomalie di progettazione o assemblaggio.La nostra rapida infrastruttura internazionale di autorizzazione alla restituzione delle merci (RMA) entra in azioneDopo una breve revisione diagnostica tecnica, un kit hardware di sostituzione veloce viene tipicamente elaborato e spedito entro 3 o 5 giorni lavorativi dal nostro deposito di prova.
