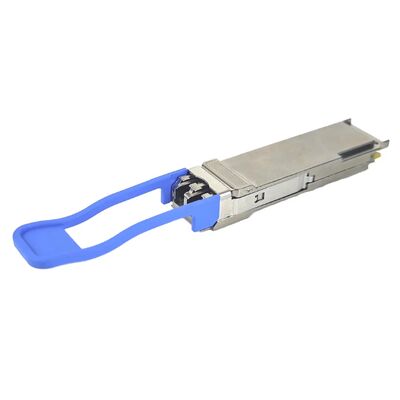

QSFP28-100G-SR4, ricetrasmettitore ottico Huawei 100G, 850 nm/100 m/MPO

Huawei Compatible QSFP28-100G-SR4 è un modulo di trasmettitore ottico ad alte prestazioni, con collegamento a caldo, progettato per la trasmissione di dati a corto raggio in reti 100 Gigabit Ethernet (100GbE),cluster di calcolo ad alte prestazioni (HPC), e data center aziendali, operando su una lunghezza d'onda nominale di 850 nm tramite fibra multi-mode (MMF),questo modulo offre una distanza di trasmissione affidabile fino a 70 metri utilizzando la fibra OM3 o fino a 100 metri utilizzando le infrastrutture OM4/OM5.

Equipaggiato con un'interfaccia di connettore ottico maschio MPO-12 standard e monitoraggio ottico digitale integrato (DOM/DDM), questo trasmettitore offre una compatibilità senza soluzione di continuità con switch Huawei, router,e carte di interfaccia di rete (NIC)Offre elevata densità, basso consumo energetico (in genere inferiore a 2,5 W) e affidabilità solida come la roccia per le moderne interconnessioni ottiche.

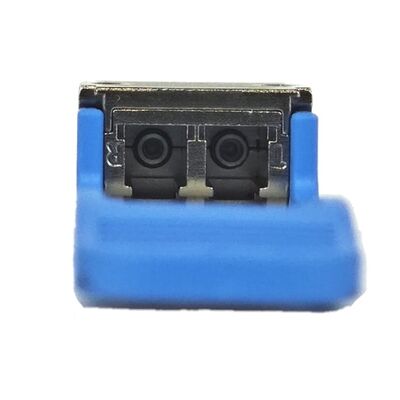

La figura 1 mostra il pannello anteriore del QSFP28-100G-SR4.

Il QSFP28-100G-SR4 compatibile con Huawei rappresenta l'apice dell'ingegneria delle interconnessioni ottiche ad alta densità a corto raggio.Il termine QSFP28 (Quad Small Form-factor Pluggable 28) si riferisce al fattore di forma standardizzato dell'industria ottimizzato per i tassi di dati 100GLa designazione SR4 indica un'architettura "Short Range" che utilizza 4 canali di trasmissione e ricezione indipendenti (lane).

Invece di indirizzare i dati lungo un singolo filamento di fibra, questo modulo divide il flusso aggregato di 100 Gbps in quattro linee separate, ciascuna operante a una velocità di linea di 25.78125 Gbps utilizzando la modulazione NRZ (Non-Return-to-Zero)L'interfaccia richiede un connettore MPO/MTP a 12 fibre (specificamente utilizzando 4 corsie per la trasmissione, 4 corsie per la ricezione, e lasciando inutilizzate le 4 fibre centrali),rendendolo la scelta hardware definitiva per la migrazione delle reti locali dalle strutture 10G/40G legacy verso le pipeline 100G ad alta capacità.

A primary barrier when deploying third-party optical modules is software locking or strict hardware validation protocols inside enterprise operating systems like Huawei VRP (Versatile Routing Platform)I nostri ricevitori compatibili Huawei sono sottoposti a rigorose verifiche hardware e specializzazione di codifica interna EEPROM.

Quando viene inserito in switch di fascia alta come la serie Huawei CloudEngine, il sistema ospitante riconosce immediatamente il modulo, legge le sue tabelle di parametri interni in modo impeccabile,e riempie i comandi di interfaccia standard senza innescare avvertimenti "transceiver non supportato" o stati di spegnimento della porta di interfaccia.

La gestione termica è una misurazione critica dei costi operativi per le infrastrutture di data center su larga scala.L'architettura QSFP28-100G-SR4 è progettata attorno a matrici VCSEL (Laser a emissione di superficie a cavità verticale) ad alta efficienza da 850 nm e chipset di fotodetettori PIN specializzatiCiò consente al trasmettitore di funzionare con una potenza altamente ottimizzata, mantenendo una dissipazione di potenza tipica inferiore a 2,5 Watt su tutta la sua gamma termica di funzionamento.La Commissione ritiene che la riduzione dei costi di raffreddamento e delle spese di esercizio dell'energia elettrica (Opex) sia un vantaggio per il settore dell'energia elettrica..

La manutenzione della rete in tempo reale richiede una visibilità granulare delle variabili del livello fisico ottico.Questo modulo incorpora feed di dati standard DOM (Digital Optical Monitoring) conformi agli accordi industriali SFF-8636.I tecnici di rete possono monitorare le diagnostiche critiche in tempo reale direttamente tramite l'interruttore CLI, tra cui:

• Livelli di potenza di trasmissione ottica (Tx) per canale

• Metrica della sensibilità ottica di ricezione (Rx) di potenza per canale

• Temperatura di funzionamento del modulo interno

• Distribuzioni di corrente di bias laser

• Tracciamento della tensione di alimentazione in tempo reale

Per stabilire una connettività di collegamento ottico senza errori attraverso le file di rete, è fondamentale abbinare il ricevitore alle corrette specifiche di cablaggio in fibra:

• Il connettore MPO-12: il ricevitore ospita un contenitore ottico MPO-12 maschio interno contenente pin di allineamento.il cavo di fibra deve terminare in un connettore MPO-12/MTP-12 femminile (senza perni).

• Grado di fibra di vetro e misurazione della distanza:

  • Implementare la fibra multimode OM3 (MMF) per raggiungere distanze di trasmissione affidabili fino a 70 metri.

  • Impiegare OM4 o OM5 Multimode Fiber (MMF) per sbloccare la piena capacità operativa fino a 100 metri.

• Polarità ottica:Le implementazioni standard di ottiche parallele 100G richiedono un cablaggio di polarità MPO di tipo B per collegare correttamente le porte di trasmissione (Tx) dello switch A con le porte di ricezione (Rx) corrispondenti dello switch B.

1. Orientare attentamente il modulo QSFP28 in modo che la chiave di allineamento pull-tab integrata si alline con lo slot di orientamento fisico della porta di commutazione Huawei.

2. Spostate delicatamente il ricevitore nella porta aperta finché non sentite un "clic" meccanico, che indica che l'unità è bloccata nella gabbia del piano posteriore.

3. Rimuovere i tappi protettivi per la polvere di gomma sia dalla finestra ottica del ricevitore che dal cavo di patch femminile MPO-12.

4. Allineare la chiave del connettore MPO femminile con lo slot del ricevitore e inserire saldamente.L'indicatore di collegamento LED sull'interruttore host dovrebbe passare a verde solido in pochi istanti una volta completate le strette di mano ottiche.

I responsabili degli appalti valutano spesso i percorsi di interconnessione ottica quando progettano tessuti per campus 100G e aggregazioni di server.La matrice di prodotto sottostante illustra le caratteristiche di prestazione delle opzioni standard 100G QSFP28 rispetto al modulo SR4 a corto raggio:

R: Sì, assolutamente. I nostri moduli QSFP28-100G-SR4 compatibili con Huawei sono caricati con codice di sistema EEPROM personalizzato configurato specificamente per corrispondere alle regole del software VRP di Huawei.Quando si distribuisce questo modulo in uno switch Huawei (come il CloudEngine 6800 o 8800 serie)L'interruttore lo registra esattamente come un modulo originale di marca, sbloccando l'integrazione completa di CLI, letture di telemetria e funzionamento privo di errori.

R: È necessario utilizzare un cavo di patch in fibra multimode (MMF) (o OM3, OM4 o vetro di grado OM5) terminato con un connettore MPO-12 femminile all'estremità del ricevitore.Il connettore femminile è necessario perché il nostro modulo QSFP28 dispone di pin di allineamento maschio internoPer le connessioni standard switch-to-switch, assicurarsi di ordinare un cavo MPO a polarità di tipo B per garantire una corretta mappatura della corsia trasmettitore-ricevitore.

R: Sì. Poiché lo standard 100GBASE-SR4 si basa intrinsecamente su 4 singole corsie parallele in esecuzione a 25,78 Gbps, è possibile eseguire facilmente una configurazione di breakout.Collegando un cavo femminile MPO-12 a 4x duplex LC multi-mode breakout, è possibile indirizzare i segnali in quattro porte 25G SFP28 SR individuali su switch a valle o schede di interfaccia di rete.È sufficiente inserire il comando di configurazione della porta di divisione o breakout sulla porta dell'interfaccia di commutazione host.

R: Difendiamo questo trasmettitore ottico con una garanzia di sostituzione avanzata di 3 anni.Nel caso raro in cui un modulo subisca un degrado ottico o un guasto dei componenti interni entro questo periodo, il nostro team logistico tecnico coordina un rapido scambio di prodotti per ridurre al minimo i tempi di inattività della rete.fornire assistenza a distanza per la verifica della compatibilità, analisi del DOM, risoluzione dei problemi e domande di configurazione di breakout.

R: MPO (Multi-Fiber Push On) è il nome standard internazionale generalizzato per questo tipo di connettore multi-fibra.rappresentante di un'impresa di ingegneriaI connettori MTP sono pienamente compatibili con le interfacce MPO standard, ma presentano miglioramenti meccanici che riducono le perdite di inserimento, riducono al minimo l'usura della fibra,e ottimizzare la stabilità fisica della molla attraverso i cicli di connessione ad alta densità.

R: Sì, questo modulo è 100% collegato a caldo. Puoi inserire o estrarre il ricevitore da qualsiasi porta di commutazione Huawei operativa senza spegnere il sistema, interrompendo le porte vicine,o innescando interruzioni di alimentazione sul backplane del sistema. Questo consente di aumentare la capacità di collegamento o sostituire componenti hardware durante le ore di produzione senza bisogno di finestre di manutenzione in tempo di fermo di rete programmata.

Il ricevitore ottico Huawei Compatible QSFP28-100G-SR4 offre un'eccezionale combinazione di alte prestazioni, basso consumo di energia e efficienza dei costi per applicazioni 100GbE a corto raggio.Abbinando la vera compatibilità del sistema Huawei con l'architettura di ottica parallela premium a 850 nm e la diagnostica DOM integrata, questo modulo fornisce alle reti aziendali e dei data center una base di collegamento in fibra ad alta densità incredibilmente affidabile.
