Dettagli:
|
Numero di modello: | TNF1SP3DA | Marca: | Huawei |
---|---|---|---|
Dimensioni (H x W x D): | 221 millimetro x 442 millimetri x 224 millimetri | Capacità: | 700 Gbit/s |
Tasso massimo per canale: | 100 Gbit/s | Numero massimo di CWDM: | 8 lunghezze d'onda |
Termine d'esecuzione: | 1-2 giorni | Garanzia: | 1 anno |
Evidenziare: | Bordo 1800 dell'SADH di OSN,Scheda di interfaccia elettrica dell'SADH,scheda di interfaccia elettrica 100ohm |

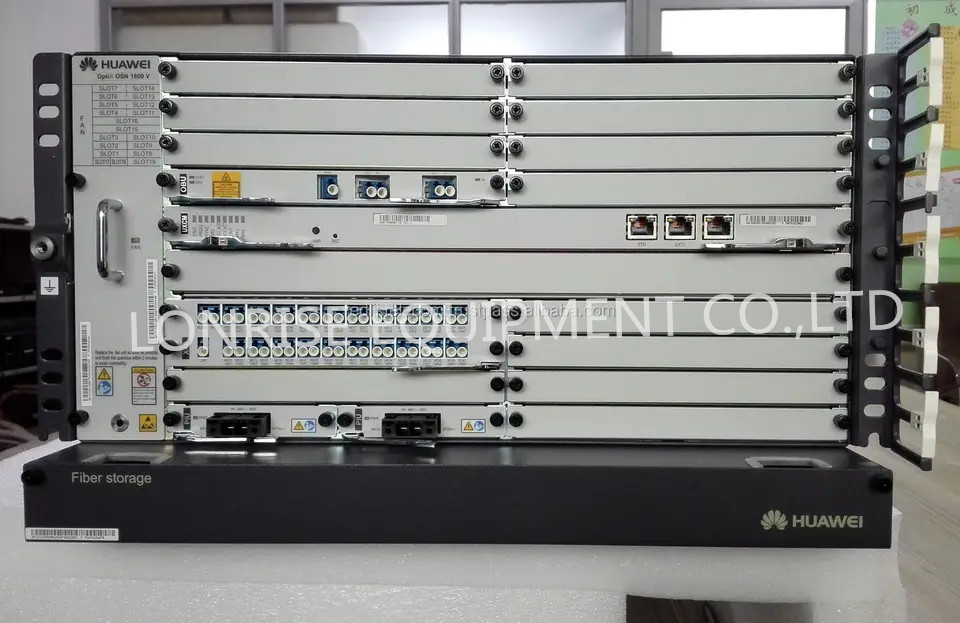

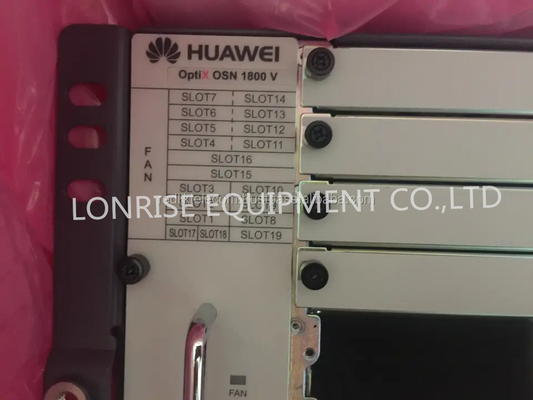

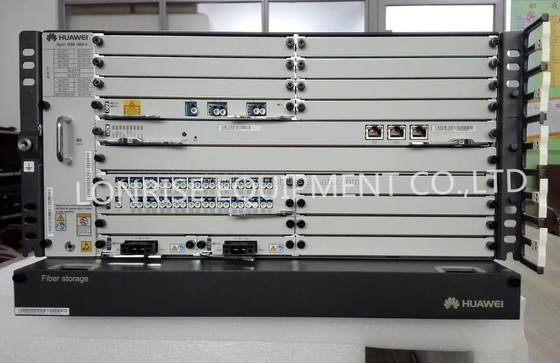

Scheda di interfaccia elettrica 1800 del bordo 42xE1/120ohm (T1/100ohm) dell'SADH di TNF1SP3DA Huawei OSN
Questo argomento descrive i punti culminanti del prodotto in termini di architettura e tecnologia.
Conformità di MS-OTN e progettazione compatta (5U-high), sostenenti l'accesso dei servizi qualsiasi ordini
Rispettoso dell'ambiente, risparmio di energia e facile spiegare e mantenere
Architettura distinta, fornendo alta affidabilità e trasporto di dati sicuro
Trasmissione di tutti i servizi su una singola rete
Trasmissione interurbana con meno nodi
Spesa più bassa di manutenzione e spesa di operazione
Rete ibrida di CWDM e di DWDM
Rispettoso dell'ambiente con consumo di energia più basso
Questo argomento descrive le specifiche di sistema e dell'aspetto dei prodotti migliorati del pacchetto di OptiX OSN 1800 (attrezzatura di OptiX OSN in breve).
Specifiche | Descrizione | |
---|---|---|
Aspetto del prodotto | ||
Dimensioni (H x W x D) | 221 millimetro x 442 millimetri x 224 millimetri | |
Numero delle scanalature per i bordi di servizio |
|
|
Capacità di commutazione ottica | ottici riconfigurabili di 1 - 9 gradi aggiungono/multiplexor di goccia (ROADM) | |
Capacità del prodotto | OTN | 700 Gbit/s ODUk (K = 0, 1, 2, 2e, flessione o 4) |
Servizio del pacchetto | 700 Gbit/s | |
TDM | Di ordine superiore: 280 Gbit/s; più di ordine ridotto: 20 Gbit/s | |
Numero massimo delle lunghezze d'onda | DWDM | 80 lunghezze d'onda |
CWDM | 8 lunghezze d'onda | |
Lunghezza d'onda |
DWDM: 1529,16 nanometro a 1560,61 nanometro (banda di C, ITU-T G.694.1) CWDM: 1471 nanometro a 1611 nanometro (banda di S+C+L, ITU-T G.694.2) |
|
Tasso massimo per canale | 100 Gbit/s | |
Tipi di servizio | Servizio dell'SADH, servizio di PDH, servizio di OTN, servizio di Ethernet, servizio di CPRI, servizio di OBSAI, servizio di SAN, video servizio ed altri | |
Linea tasso | 2,5 Gbit/s, 10 Gbit/s, 100 Gbit/s | |
Modulo ottico/elettrico Pluggable |
|
|
Topologia | Punto a punto, catena, stella, anello, anello-con-catena, anelli d'intersezione ed anelli di tangente | |
Applicazioni | Reti a pacchetto pure, reti pure di OTN, reti pure di TDM, reti di MS-OTN (OTN+Packet+TDM), reti ibride (Packet+TDM), reti di OTN+Packet e reti di OTN+TDM | |
Ridondanza e protezione | Protezione del livello di rete (OTN) | Protezione del cliente 1+1, protezione del intra-bordo 1+1, ODUk SNCP e linea protezione ottica, tributario SNCP, LPT |
Protezione del livello di rete (pacchetto) | Tunnel APS, 1:1 PW APS, MC-LAG, LPT, RITARDO, ERPS, MRPS di 1:1 di MPLS-TP di MPLS-TP | |
Protezione del livello di rete (TDM) |
|
|
Protezione del livello dell'attrezzatura |
|
|
Gestione ottica di potere | ALS, AGC | |
Manutenzione | MPLS-TP OAM | Supporti cc, RDI, AIS, libbra, LT, LM unidirezionale, dm bidirezionale, LCK, prova e CSF. |
ETH OAM (pacchetto) |
|
|
ETH OAM (TDM) |
|
|
Rispecchiarsi del porto (TDM) | Rispecchiarsi del porto di sostegni che permette all'analisi di servizio ed alla diagnosi dei guasti senza colpire i servizi.
|
|
Rispecchiarsi del porto (pacchetto) | Rispecchiarsi del porto di sostegni che permette all'analisi di servizio ed alla diagnosi dei guasti senza colpire i servizi.
|
|
Rispecchiarsi del traffico portuale (pacchetto) | Rispecchiarsi del traffico portuale di sostegni che permette all'analisi di servizio ed alla diagnosi dei guasti senza colpire i servizi.
|
|
Sincronizzazione | OTN |
|
Pacchetto |
|
|
TDM |
|
|
DCN | Outband DCN | Supporti 225 canali del outband DCN, che possono essere canali di sorveglianza elettrici (ESCs) o canali di sorveglianza ottici (OSCs). |
DCN Inband | Sostiene 64 canali inband di DCN. La larghezza di banda di Manica è configurabile. | |
TP-aiuto |
|
|
Tensione di lavoro standard |
|
|
Montaggio dell'opzione |
NOTA:
OptiX OSN 1800 può essere installato orizzontalmente o verticalmente in un gabinetto del ETSI o a 19 pollici. |
|
Eseguire ambiente | Temperatura del telaio |
|
Umidità relativa del telaio |
|
|
Conformità del ETSI | Classe 3,1 del ETSI
NOTA:
Le norme del ETSI definiscono gli ambienti di umidità e della temperatura, in cui l'attrezzatura è individuata.
|
|
Specifiche di affidabilità | Disponibilità di sistema | 0,9999965, che indica che il periodo annuale di cessazione dell'operazione dell'attrezzatura non è più di due minuti |
Tasso annuale di riparazione di media del sistema | Meno di 1,5% | |
MTTR (tempo di riparazione di media del sistema) | 4 ore | |
MTBF (intervallo dell'errore di media del sistema) | 129,63 anni | |
a: Un a breve termine si riferisce ad un massimo di 72 ore di servizio consecutive ed il periodo totale del funzionamento a breve termine durante un anno non può superare i 15 giorni. |
